碳纖維布粘貼操作技巧包括**裁剪和標(biāo)記、清潔處理表面、涂抹粘接劑等**步驟。這些步驟共同確保了碳纖維布能夠牢固地粘貼在需要加固的結(jié)構(gòu)上，從而發(fā)揮其優(yōu)異的力學(xué)性能。，，以下是對(duì)碳纖維布粘貼操作技巧的詳細(xì)描述：，，1. **裁剪和標(biāo)記**：在進(jìn)行粘貼之前，首先需要裁剪出合適尺寸的碳纖維布。裁剪時(shí)，應(yīng)按照相關(guān)標(biāo)記進(jìn)行操作，以確保裁剪出的碳纖維布尺寸符合要求。，，2. **清潔處理表面**：在粘貼碳纖維布之前，應(yīng)對(duì)待粘貼的表面進(jìn)行清潔處理，去除油污、灰塵等雜質(zhì)，以增強(qiáng)粘結(jié)效果。，，3. **涂抹粘接劑**：使用專用的粘接劑將碳纖維布粘貼到結(jié)構(gòu)表面。涂抹時(shí)，應(yīng)均勻涂抹，避免出現(xiàn)氣泡或褶皺，影響粘貼質(zhì)量。，，4. **滾壓與固化**：粘貼完成后，使用專用的滾壓工具（如橡膠滾軸）對(duì)碳纖維布進(jìn)行滾壓，以排出氣泡和多余的樹(shù)脂膠，提高粘結(jié)效果。，，5. **檢查驗(yàn)收**：應(yīng)對(duì)粘貼效果進(jìn)行檢查驗(yàn)收。檢查時(shí)應(yīng)注意碳纖維布是否牢固粘貼，是否有空鼓、氣泡或粘貼不牢的地方，確保結(jié)構(gòu)的安全性。，，碳纖維布粘貼是一項(xiàng)需要高度注意和專業(yè)技能的工作。正確的粘貼方法和步驟直接關(guān)系到碳纖維布的性能發(fā)揮和結(jié)構(gòu)的安全性。通過(guò)遵循上述操作技巧，可以確保碳纖維布能夠牢固地粘貼在需要加固的結(jié)構(gòu)上，從而為結(jié)構(gòu)的長(zhǎng)期穩(wěn)定提供有力保障。

碳纖維布粘貼操作技巧

1. 混凝土基底處理
   • 清除混凝土構(gòu)件表面殘缺、破損部分至結(jié)構(gòu)密實(shí)部位，保證表面平整，對(duì)外露鋼筋進(jìn)行防銹處理，修復(fù)殘缺部位，確保粘貼面平順且干燥。
2. 表面殘缺修補(bǔ)
   • 構(gòu)件表面凹陷部位用環(huán)氧膩?zhàn)犹钇叫迯?fù)至平整，內(nèi)角（段差、起拱等）用環(huán)氧膩?zhàn)犹钛a(bǔ)使其平順。
3. 涂底層涂料
   • 按規(guī)定比例準(zhǔn)確稱量底層涂料后放入容器，用攪拌器拌和均勻，一次調(diào)和量要在可使用時(shí)間內(nèi)用完，然后用滾筒刷均勻涂抹底層涂料，施工時(shí)根據(jù)溫度、濕度選擇合適的底層涂料。

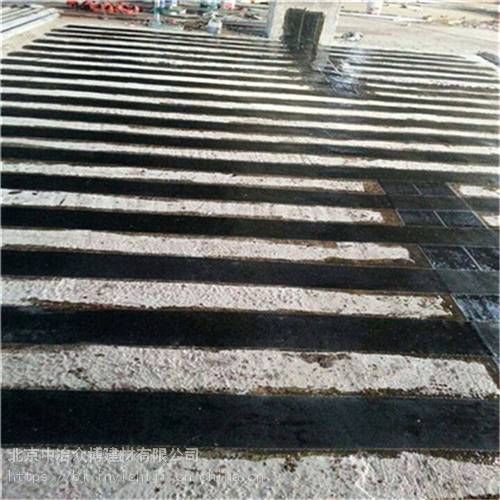

4. 貼碳纖維片
   • 碳纖維片準(zhǔn)備
     • 確認(rèn)粘貼表面干燥，避免碳纖維片在運(yùn)輸、儲(chǔ)存、裁切和粘貼過(guò)程中彎折，按規(guī)定尺寸用鋼直尺與壁紙刀切斷碳纖維片（每段長(zhǎng)度一般不超6m為宜，如需更長(zhǎng)片材，要精心防止彎折且脫泡、滲浸過(guò)程加倍謹(jǐn)慎操作），按當(dāng)天用量裁切碳纖維片防止保管過(guò)程中損壞。
     • 纖維順長(zhǎng)方向片材的接頭必須搭接10cm以上，該部位多涂樹(shù)脂，脫泡、樹(shù)脂操作正常進(jìn)行，在片材寬度方向不（此處文檔未完整表述，推測(cè)是寬度方向無(wú)特殊要求之類的意思）。
   • 膠的準(zhǔn)備與涂抹
     • 膠的主劑和固化劑按規(guī)定比例準(zhǔn)確稱量，裝入容器用攪拌器均勻攪拌，一次調(diào)和量在可使用時(shí)間內(nèi)用完。
     • 貼片前用滾筒刷均勻涂抹粘貼用環(huán)氧樹(shù)脂（下涂），貼片時(shí)盡量使纖維片和樹(shù)脂間無(wú)空氣，纖維片施工30分鐘后，用滾筒刷均勻涂抹粘貼用環(huán)氧樹(shù)脂（上涂）。
5. 養(yǎng)護(hù)
   • 粘貼碳纖維片后自然養(yǎng)護(hù)24小時(shí)達(dá)到固化，固化期間不受干擾，每道工序后樹(shù)脂硬化前用塑料薄膜遮擋防止風(fēng)沙或雨水侵襲，當(dāng)樹(shù)脂硬化期間可能氣溫降低到5℃以下時(shí)，可采用低溫固化樹(shù)脂或采取加溫措施。
6. 多層粘貼的特殊技巧與注意事項(xiàng)
   • 優(yōu)勢(shì)方面
     • 提高結(jié)構(gòu)性能：碳纖維布輕質(zhì)高強(qiáng)，粘貼多層可在不增加結(jié)構(gòu)負(fù)荷情況下提高強(qiáng)度和剛度，增加承載能力。
     • 增強(qiáng)耐腐蝕性能：本身耐腐蝕，多層粘貼可進(jìn)一步提高，適用于海洋工程、化工廠等易腐蝕場(chǎng)所，延長(zhǎng)使用壽命。
     • 提升絕緣性能：有良好絕緣性，多層粘貼可提供更高絕緣保護(hù)。
     • 改善導(dǎo)熱性能：粘貼多層可在結(jié)構(gòu)中形成導(dǎo)熱通道，提高散熱能力，對(duì)高溫環(huán)境工作設(shè)備重要。
   • 注意事項(xiàng)方面
     • 膠水選擇：選擇合適膠水確保多層間粘合強(qiáng)度，不同粘合劑有各自特點(diǎn)和適用范圍，要根據(jù)實(shí)際情況選擇。
     • 排布方式：碳纖維布的排布方式影響結(jié)構(gòu)力學(xué)性能，應(yīng)根據(jù)結(jié)構(gòu)受力情況和要求合理安排，提高整體強(qiáng)度和穩(wěn)定性。
     • 層間間隔：粘貼層與粘貼層之間間隔要合理，過(guò)小會(huì)使結(jié)構(gòu)剛度增大，過(guò)大可能導(dǎo)致結(jié)構(gòu)失穩(wěn)，要根據(jù)項(xiàng)目要求和實(shí)際情況選擇合適間隔距離。
7. 其他操作技巧與注意事項(xiàng)
   • 剪裁方面
     • 按設(shè)計(jì)規(guī)定尺寸剪裁碳纖維布，嚴(yán)禁斜切，防止拉絲，裁剪數(shù)量保證當(dāng)天用完，剪裁后的碳纖維布保持潔凈干燥、不受污染、不可折疊。
   • 配膠方面
     • 按規(guī)定配膠比例配制碳纖維膠，倒入潔凈容器沿一個(gè)方向攪拌，直至顏色均勻無(wú)氣泡產(chǎn)生，防止灰塵等雜質(zhì)混入。
   • 粘貼過(guò)程方面
     • 粘貼碳纖維前再次擦拭混凝土表面確保無(wú)粉塵，用滾筒刷將浸漬膠均勻涂刷于被粘貼部位，在搭接、拐角部位多涂抹一些。

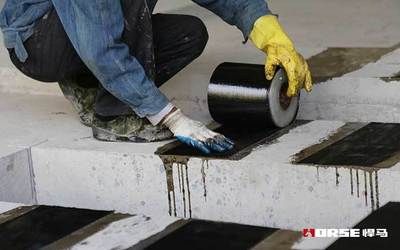

     • 放卷用力適度，將碳布拉緊對(duì)齊后粘貼，從中間向兩側(cè)進(jìn)行粘貼避免產(chǎn)生氣泡。
     • 用塑料刮板或滾筒在碳纖維布表面反復(fù)滾壓至膠料滲出以去除氣泡，滾壓沿同一方向，不在一個(gè)部位反復(fù)滾壓揉搓，然后在碳纖維布外表面也均勻涂抹碳纖維膠，反復(fù)滾壓使膠雙向充分浸潤(rùn)碳纖維布。
     • 多層粘貼時(shí)，碳纖維布表面指觸干燥后立即進(jìn)行下一層粘貼，如延誤時(shí)間超1h，應(yīng)等12h后再涂刷碳纖維膠粘貼下一層。
   • 特殊情況處理方面
     • 如需加固的混凝土基面有水，應(yīng)保持干燥（含水率超過(guò)6%應(yīng)進(jìn)行干燥處理或者采用專用的潮濕浸漬膠進(jìn)行粘貼）。
     • 拐角位置處理成為平滑的圓弧結(jié)構(gòu)（半徑大于20mm）。
     • 碳纖維浸漬膠攪拌、使用時(shí)注意適用期，超過(guò)適用期不得使用。
     • 盡量不在粘貼好的碳布上鉆孔，以免減少受力面積影響加固質(zhì)量。

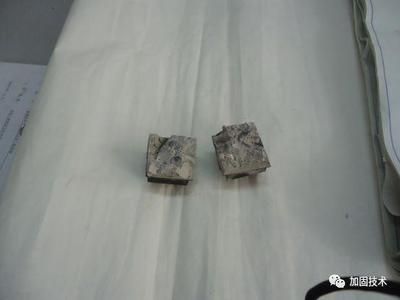

碳纖維布粘貼常見(jiàn)問(wèn)題及解決

碳纖維布與其他材料對(duì)比優(yōu)勢(shì)

碳纖維布粘貼后的維護(hù)保養(yǎng)方法

碳纖維布在極端氣候下的表現(xiàn)

1粘貼碳纖維布的關(guān)鍵步驟粘貼碳纖維布的關(guān)鍵步驟 碳纖維粘貼關(guān)鍵步驟: (1)混凝土基底處理 將混凝土構(gòu)件表面的殘缺、破損部分清除干凈達(dá)到結(jié)構(gòu)密度部位，使其表面平整。 對(duì)外露鋼筋進(jìn)行防銹處理，修復(fù)殘缺部位。 保證粘貼面的平順及干燥。 (2)表面的殘缺修補(bǔ) ①構(gòu)件表面凹陷部位應(yīng)用環(huán)氧膩?zhàn)犹钇?，修?fù)至表面平整。 ②內(nèi)角(段差、起拱等)要用環(huán)氧膩?zhàn)犹钛a(bǔ)，使之平順。 (3)涂底層涂料 把底層涂料按規(guī)定比例稱量準(zhǔn)確后放入容器內(nèi)，用攪拌器拌和均勻。 一次調(diào)和量應(yīng)在可使用時(shí)間內(nèi)用完。 用滾筒刷均勻地涂抹底層涂料。 根據(jù)施工時(shí)的溫度、濕度選擇適當(dāng)?shù)牡讓油苛稀?(4)貼碳纖維片 ①確認(rèn)粘貼表面干燥。 ②防止碳纖維受損，避免碳纖維片在運(yùn)輸、儲(chǔ)存、裁切和粘貼過(guò)程中，受到彎折。 因此，貼片前應(yīng)用鋼直尺與壁紙刀按規(guī)定尺寸切斷碳纖維片，每段長(zhǎng)度一般以不超過(guò)6m為宜。 要使用更長(zhǎng)的片材時(shí)，除精心防止彎折外，對(duì)脫泡(即趕出氣泡)、滲浸過(guò)程必須加倍謹(jǐn)慎操作。 為防止片材在保管過(guò)程中損壞，片材的裁切數(shù)量應(yīng)按當(dāng)天的用量裁切。 ③纖維順長(zhǎng)方向片材的接頭必須搭接10cm以上。 該部位應(yīng)多涂樹(shù)脂，脫泡、樹(shù)脂操作按正常進(jìn)行。 在片材寬度方向不。 ④膠的主劑和固化劑應(yīng)按規(guī)定的比例稱量準(zhǔn)確，裝入容器用攪拌器均勻攪拌。一次調(diào)和量應(yīng)在可使用時(shí)間內(nèi)用完。 ⑤貼片前用滾筒刷均勻地涂抹粘貼用環(huán)氧樹(shù)脂，稱為下涂。 貼片時(shí)，在纖維片和樹(shù)脂之間盡量不要有空氣。 纖維片施工30分鐘后，用滾筒刷均勻涂抹粘貼用環(huán)氧樹(shù)脂，稱為上涂。 (5)養(yǎng)護(hù) ①粘貼碳纖維片后，需自然養(yǎng)護(hù)24小時(shí)達(dá)到固化，且應(yīng)保證固化期間不受干擾。 ②在每道工序以后樹(shù)脂硬化之前，宜用塑料薄膜遮擋以防止風(fēng)沙或雨水侵襲。 ③當(dāng)樹(shù)脂硬化期間存在氣溫降低到5℃以下的可能時(shí)，可采用低溫固化樹(shù)脂，或采取有效的加溫措施。 (6)涂裝 ①若加固補(bǔ)強(qiáng)構(gòu)件需要防火時(shí)，可在樹(shù)脂固化后按業(yè)主要求涂刷需火涂層。 碳纖維布資訊516.jpg1662700859487643.jpg聯(lián)系巧力二維碼www.sh-qiaoli.com2022-09-092碳纖維布粘貼多層有哪些優(yōu)勢(shì)和注意事項(xiàng)?_結(jié)構(gòu)碳纖維布粘貼多層的優(yōu)勢(shì)和注意事項(xiàng)一直是許多工程師和建筑師關(guān)注的焦點(diǎn)。 隨著碳纖維布在建筑、航空航天、汽車等行業(yè)的廣泛應(yīng)用，人們對(duì)于碳纖維布多層粘貼的技術(shù)要求也越來(lái)越高。 本文將針對(duì)碳纖維布粘貼多層的優(yōu)勢(shì)和注意事項(xiàng)展開(kāi)討論。 首先，碳纖維布粘貼多層的優(yōu)勢(shì)主要體現(xiàn)在以下幾個(gè)方面。 首先，碳纖維布具有輕質(zhì)高強(qiáng)的特點(diǎn)。 與傳統(tǒng)的鋼鐵材料相比，碳纖維布具有更低的密度和更高的強(qiáng)度。 粘貼多層碳纖維布可以在不增加結(jié)構(gòu)負(fù)荷的情況下提高強(qiáng)度和剛度，從而增加結(jié)構(gòu)的承載能力。 這對(duì)于需要提高結(jié)構(gòu)性能的工程項(xiàng)目來(lái)說(shuō)是一個(gè)重要的優(yōu)勢(shì)。 其次，碳纖維布具有優(yōu)異的耐腐蝕性能。 由于碳纖維布不會(huì)受到腐蝕的影響，因此可以在惡劣環(huán)境下長(zhǎng)時(shí)間使用。 這對(duì)于海洋工程、化工廠等容易受到腐蝕的場(chǎng)所來(lái)說(shuō)是十分重要的。 通過(guò)粘貼多層碳纖維布，可以進(jìn)一步提高結(jié)構(gòu)的耐腐蝕性能，延長(zhǎng)使用壽命。 另外，碳纖維布具有良好的絕緣性能。 碳纖維布能夠有效隔離外部環(huán)境對(duì)結(jié)構(gòu)的影響，保護(hù)結(jié)構(gòu)不受到電氣或化學(xué)的損害。 在需要絕緣性能的應(yīng)用場(chǎng)合，粘貼多層碳纖維布可以提供更高的絕緣保護(hù)。 此外，碳纖維布具有優(yōu)秀的導(dǎo)熱性能。 通過(guò)粘貼多層碳纖維布，可以在結(jié)構(gòu)中形成一個(gè)導(dǎo)熱通道，提高結(jié)構(gòu)的散熱能力。 這對(duì)于一些需要高溫環(huán)境下工作的設(shè)備來(lái)說(shuō)是尤為重要的。 然而，在碳纖維布粘貼多層的過(guò)程中也需要注意以下幾個(gè)事項(xiàng)。 首先，要選擇合適的膠水或粘合劑。 選擇合適的膠水可以確保多層碳纖維布之間的粘合強(qiáng)度，提高結(jié)構(gòu)的整體性能。 不同材料的粘合劑有其各自的特點(diǎn)和適用范圍，需要根據(jù)實(shí)際情況進(jìn)行選擇。 其次，要注意碳纖維布的排布方式。 碳纖維布的排布方式會(huì)直接影響到結(jié)構(gòu)的力學(xué)性能。 應(yīng)根據(jù)結(jié)構(gòu)的受力情況和要求，合理安排碳纖維布的排布方式，以提高結(jié)構(gòu)的整體強(qiáng)度和穩(wěn)定性。 另外，要確保粘貼層與粘貼層之間的間隔合理。 粘貼層與粘貼層之間的間隔過(guò)小會(huì)使結(jié)構(gòu)剛度增大，而間隔過(guò)大可能會(huì)導(dǎo)致結(jié)構(gòu)失穩(wěn)。 應(yīng)根據(jù)具體項(xiàng)目的要求和實(shí)際情況，選擇合適的間隔距離。 碳纖維布粘貼多層的施工過(guò)程需要嚴(yán)格按照施工規(guī)范進(jìn)行，確保每一步驟都符合要求。 綜上所述，碳纖維布粘貼多層具有輕質(zhì)高強(qiáng)、耐腐蝕、絕緣和導(dǎo)熱等優(yōu)勢(shì)，可以提高結(jié)構(gòu)的性能。 只有全面考慮這些因素，才能確保碳纖維布多層粘貼的效果和質(zhì)量，使其發(fā)揮出最大的優(yōu)勢(shì)。it.sohu.com2023-10-173碳纖維如何貼標(biāo)簽:碳纖維布加固的施工注意事項(xiàng) 概要:1、必須熟悉掌握?qǐng)D紙，認(rèn)真讀圖，清楚了解到碳纖維布粘貼的位置，如何粘貼:井字型貼還是滿貼、貼幾層等都需了解到位。 2、為了防止碳纖維受損影響加固效果，運(yùn)輸、儲(chǔ)存、裁切和粘貼等過(guò)程中，嚴(yán)禁受彎折，不得直接日曬和雨淋，膠結(jié)材料應(yīng)陰涼密閉儲(chǔ)存。 且為了確保粘貼的質(zhì)量，建議不同季節(jié)、不同溫度條件下使用不同型號(hào)的粘貼樹(shù)脂，這樣才能對(duì)樹(shù)脂施工的可操作時(shí)間和固化時(shí)間進(jìn)行有效控制，且碳纖維布加固的長(zhǎng)期使用環(huán)境溫度一般不能大于60C，特殊環(huán)境下采用此技術(shù)，必須采取相應(yīng)的防護(hù)措施。 概要:1.按加固設(shè)計(jì)尺寸裁剪纖維板材。 裁剪時(shí)，應(yīng)考慮現(xiàn)場(chǎng)檢險(xiǎn)的需要，由監(jiān)理或檢驗(yàn)機(jī)構(gòu)人員指定若干塊板塊，每塊加長(zhǎng)150mm供粘貼鋼標(biāo)準(zhǔn)塊，以備檢驗(yàn)使用。 2.用工業(yè)丙酮擦拭纖維板材的粘貼面(貼層板時(shí)為一面、貼多層板時(shí)為兩面)，至白布擦拭檢查無(wú)碳微粒為止。 3.將配制好的膠粘劑立即涂在纖維板材上。 涂抹時(shí)，應(yīng)使膠層在板寬力向星中間厚、兩邊薄的形狀，平均厚度為1.5--2mm。 概要:現(xiàn)澆結(jié)構(gòu)實(shí)體的混凝土保護(hù)層厚度往往出現(xiàn)較大的偏差，樓板負(fù)筋最嚴(yán)重。 負(fù)筋保護(hù)層厚度的正負(fù)偏差對(duì)結(jié)構(gòu)承載力和耐久性的影響，分析造成這一質(zhì)量通病的原因，板面負(fù)筋保護(hù)層厚度偏差超過(guò)規(guī)范允許范圍將對(duì)樓板承載力和耐久性造成不利的影響，偏差越大，危害性越大。 板面負(fù)筋保護(hù)層厚度正偏差對(duì)樓板承載力的影響鋼筋保護(hù)層厚度出現(xiàn)較大的正偏差，使截面有效高度減小，樓板抗彎能力降低。www.jiaguhome.com2023-06-274如何做到杜絕空鼓,粘貼碳纖維布一步到位如何做到杜絕空鼓，粘貼碳纖維布一步到位 碳纖維布加固建筑十分常見(jiàn)，但是施工時(shí)如若操作不當(dāng)，容易出現(xiàn)氣泡、空鼓等問(wèn)題。 今天悍馬和大家講解一下怎樣粘貼碳纖維布可以做到一步到位，杜絕空鼓。 1.剪裁碳纖維布:按設(shè)計(jì)規(guī)定尺寸剪裁碳纖維布，嚴(yán)禁斜切碳布，并防止出現(xiàn)拉絲的現(xiàn)象。 裁剪的數(shù)量應(yīng)保證在當(dāng)天用完，避免浪費(fèi)。 剪裁成型的碳纖維布應(yīng)注意保持潔凈干燥、不受污染、不可折疊。 2.配制碳纖維膠:按規(guī)定的配膠比例配制碳纖維膠。 倒入潔凈容器沿一個(gè)方向攪拌，直至顏色均勻，無(wú)氣泡產(chǎn)生，并應(yīng)防止灰塵等雜質(zhì)混入。 3.粘貼碳纖維材料:粘貼碳纖維前應(yīng)對(duì)混凝土表面再次擦拭，確保粘貼面無(wú)粉塵。 用滾筒刷將浸漬膠均勻涂刷于被粘貼部位，在搭接、拐角部位適當(dāng)多涂抹一些。 4、粘貼碳纖維布時(shí)，放卷用力適度，將碳布拉緊對(duì)齊后粘貼。從中間向兩側(cè)進(jìn)行粘貼，可避免產(chǎn)生氣泡。 5、用塑料刮板或滾筒在碳纖維布表面反復(fù)滾壓，直至膠料滲出，以去除氣泡。 滾壓時(shí)應(yīng)沿同一方向，不宜在一個(gè)部位反復(fù)滾壓揉搓。 然后在碳纖維布外表面也均勻涂抹碳纖維膠，反復(fù)滾壓，使碳纖維膠雙向充分浸潤(rùn)碳纖維布。 6、多層粘貼時(shí)，應(yīng)在碳纖維布表面指觸干燥后，立即進(jìn)行下一層的粘貼。 如延誤時(shí)間超過(guò)1h，應(yīng)等12h后，再涂刷碳纖維膠粘貼下一層。 做碳纖維布加固施工時(shí)，做好這些細(xì)節(jié)，碳纖維布粘貼就不會(huì)出現(xiàn)空鼓現(xiàn)象。www.shhorse.com2022-04-195速看!粘貼碳纖維布的十大招式你學(xué)會(huì)了嗎?碳纖維布加固施工工藝流程人人都清楚，但是粘貼碳纖維布的時(shí)候是有一定的技巧的，下面將其整理成順口溜方便大家理解記憶。 碳纖維布一定要粘貼到結(jié)構(gòu)面上，對(duì)于有裂紋的地方需要經(jīng)過(guò)表面封漿和灌漿處理，如果要加固的構(gòu)件有白灰需要將白灰鏟除，有混凝土墊層也必須將混凝土墊層進(jìn)行剔除，剔除完畢露出新鮮的混凝土，再用結(jié)構(gòu)修補(bǔ)膠對(duì)加固的基面進(jìn)行修補(bǔ)、找平。 招式二:基面有水不可行，保持干燥再粘貼 需要加固的混凝土基面要保持干燥，基面含水率超過(guò)6%應(yīng)進(jìn)行干燥處理或者采用專用的潮濕浸漬膠進(jìn)行粘貼。 招式三:棱角截面不需要，磨成曲面要記牢 拐角位置要處理成為平滑的圓弧結(jié)構(gòu)，半徑要大于20mm 招式四:刮板刮壓往哪走，必須統(tǒng)一方向走 碳纖維布的粘貼要指定在具體的位置上，然后應(yīng)用滾筒進(jìn)行表面碾壓，確保其內(nèi)部不會(huì)存在有氣泡等問(wèn)題，注意不要損壞碳纖維布表面。 另外混凝土表面如果存在不平整的現(xiàn)象，則要用刮刀進(jìn)行整平處理，刮壓方向按照同一方向進(jìn)行。 招式五:碳膠注意適用期，超出時(shí)間要丟棄 碳纖維浸漬膠在攪拌、使用時(shí)應(yīng)注意其適用期，若超過(guò)適用期不得再繼續(xù)使用。 招式六:指觸干燥立粘貼，延誤超時(shí)十二時(shí) 碳纖維布多層粘貼時(shí)，應(yīng)在碳布的面膠指觸干燥時(shí)立即粘貼下一層。 若延誤時(shí)間超過(guò)一小時(shí)應(yīng)等12h后再按以上步驟進(jìn)行粘貼。 注意在冬季施工時(shí)碳纖維浸漬膠會(huì)有些粘稠是正?，F(xiàn)象，如果過(guò)于黏稠影響正常施工，應(yīng)對(duì)膠體進(jìn)行加熱處理。 建議使用沈陽(yáng)安固加固材料生產(chǎn)的專業(yè)碳纖維布和碳纖維浸漬膠，否則需要做適配性試驗(yàn)。 盡量不要在粘貼好的碳布上鉆孔，這樣會(huì)減少碳纖維布的受力面積，影響加固質(zhì)量。 掌握這十大招式，在進(jìn)行加固時(shí)你也會(huì)是一個(gè)碳纖維布加固高手哦!像橋梁、公路、隧道、地鐵等是我國(guó)重要的交通基礎(chǔ)設(shè)施，在實(shí)際使用中需要加大保養(yǎng)和維修力度，對(duì)其進(jìn)行定期檢查，如果存在任何的裂縫等病害就要采取措加固施來(lái)處理，未來(lái)碳纖維布加固空間比較大，但嚴(yán)格執(zhí)行施工工藝是我們堅(jiān)守的基本準(zhǔn)則，也是避免發(fā)生嚴(yán)重交通事故的有效措施。 部分文字內(nèi)容來(lái)自網(wǎng)絡(luò)，侵刪碳纖維布。www.agclgs.cn2022-03-156粘貼碳纖維布加固概要:近幾年建筑加固行業(yè)不斷發(fā)展，誕生了諸多的加固方式，碳纖維布加固就是其中一種。 在不斷的實(shí)踐中，人們發(fā)現(xiàn)碳纖維布加固可以運(yùn)用在很多地方，像結(jié)構(gòu)梁、柱、墻產(chǎn)生病害，一般都會(huì)考慮碳纖維布加固。 在建筑工程實(shí)際施工中得知，建筑結(jié)構(gòu)在粘貼碳纖維加固法之后，其實(shí)際受彎承載力和剛度相比其他加固法有明顯得提高。 下面加固之家小編為大家介紹一下碳纖維加固在房屋結(jié)構(gòu)中的應(yīng)用。 概要:碳纖維布加固注意事項(xiàng):1、在表面處理和粘貼碳纖維布前，應(yīng)按碳纖維布加固設(shè)計(jì)部位放線定位。 2、按設(shè)計(jì)要求的尺寸裁剪碳纖維布，裁剪后的織物寬度不宜小于150mm且不應(yīng)小于100mm。 3、將碳纖維布表面擦拭干凈至無(wú)粉塵。 如需粘貼兩層時(shí)，對(duì)底層碳纖維布兩面均應(yīng)擦拭干凈。 4、擦拭干凈的碳纖維布應(yīng)立即涂刷粘結(jié)樹(shù)脂，膠層應(yīng)呈凸起狀，平均厚度不小于2mm。 5、將涂有粘結(jié)樹(shù)脂的碳纖維布用手輕壓貼于需粘貼的位置。 用橡膠滾筒順纖維布方向均勻平穩(wěn)壓實(shí)，使樹(shù)脂從兩邊溢出，保證密實(shí)無(wú)空洞。 當(dāng)平行粘貼碳纖維布時(shí)，兩片之間孔隙 概要:在建筑加固工程中，碳纖維加固是一種常見(jiàn)的加固方法來(lái)的，碳纖維加固施工工藝簡(jiǎn)單，工期短，效率高。 使用碳纖維加固技術(shù)是采用配套粘結(jié)樹(shù)脂將碳纖維布粘貼于混凝土表面，形成一個(gè)新的復(fù)合體使增強(qiáng)貼片與原有鋼筋混凝土共同受力。 增大結(jié)構(gòu)的抗拉或抗剪能力，提高強(qiáng)度、抗裂性、結(jié)構(gòu)的延性和抗震加固的作用。 下面加固之家就從碳纖維加固應(yīng)用范圍、選材、工藝、養(yǎng)護(hù)、驗(yàn)收，這個(gè)幾個(gè)方面入手，給大家介紹一份全面詳細(xì)的碳纖維加固資料。 碳纖維加固樓房技術(shù)!詳細(xì)說(shuō)明!非專業(yè)慎入! 概要:我國(guó)建國(guó)后修建的大批樓房已接近甚至超過(guò)設(shè)計(jì)基準(zhǔn)期，而且我們從前對(duì)結(jié)構(gòu)耐久性重視不夠，使許多樓房雖然才幾十年，卻已未老先衰。 另外，由于更換樓房用途或擴(kuò)建等等，需要針對(duì)結(jié)構(gòu)加固和改造。 據(jù)保守估計(jì)，在我國(guó)現(xiàn)有的60多億m2房屋中，40%以上需要分期分批的進(jìn)行鑒定和加固。 差不多的的情況在道路橋梁和其他土木工程中也存在。 很多重要路線上的橋梁改建已列入城市建設(shè)計(jì)劃中。 碳纖維加固技術(shù)施工簡(jiǎn)單，無(wú)需大型設(shè)備，場(chǎng)地因素不受限 查看詳情如何應(yīng)用碳纖維布加固混凝土結(jié)構(gòu)的技術(shù)! 概要:在建筑加固工程中碳纖維的作用可以說(shuō)是非常大的，相信所有加固公司在建筑施工過(guò)程中都會(huì)使用到碳纖維布或者碳纖維板進(jìn)行建筑構(gòu)件的加固處理特別是混凝土結(jié)構(gòu)加固技術(shù)。 那么對(duì)于碳纖維的應(yīng)用大家知道多少呢關(guān)于碳纖維有哪些比較好的特點(diǎn)大家知道有哪些呢加固之家認(rèn)為目前碳纖維布加固混凝土結(jié)構(gòu)技術(shù)不僅運(yùn)用到建筑加固工程，還用到橋梁和工民建工程中。 下面就跟大家探討關(guān)于如何應(yīng)用碳纖維布加固混凝土結(jié)構(gòu)的技術(shù)! 概要:由于我國(guó)先前建筑的房屋、橋梁等，因?yàn)槟昃檬藁蜃匀辉虻龋瑢?dǎo)致許多房屋、橋梁存在一定的安全隱患不能正常使用，所以對(duì)其進(jìn)行維修加固意義重大。 粘貼碳纖維布作為一種比較成熟的新型結(jié)構(gòu)加固補(bǔ)強(qiáng)技術(shù)，在土木工程領(lǐng)域中得到了廣泛應(yīng)用，但是在不同結(jié)構(gòu)中碳纖維布的使用方法，你是否清楚呢在此小編經(jīng)過(guò)查閱相關(guān)技術(shù)資料，在此小編用"四不同"向大家闡述不同結(jié)構(gòu)粘貼碳纖維布施工有何不同。www.jiaguhome.com2023-12-217粘貼碳纖維布的注意事項(xiàng)摘要:碳纖維布加固施工操作要點(diǎn)一.混凝土表面處理1將混凝土構(gòu)件表面的殘缺、破損部分清除干凈。 2對(duì)經(jīng)過(guò)剔鑿、清理和露筋的構(gòu)件殘缺部分，進(jìn)行修補(bǔ)、復(fù)原。 3裂縫修補(bǔ):縫寬小于0.2mm的裂縫，用環(huán)氧樹(shù)脂進(jìn)行表面涂刷密封;大于0.2mm的裂縫用環(huán)氧樹(shù)脂灌縫。 4打磨:將構(gòu)件表面凸出部分(混凝土構(gòu)件交接部位、模板的接槎等)打磨平整，修復(fù)后的構(gòu)件表面盡量平順。 5清洗打磨過(guò)的構(gòu)件表面，并使其充分干燥。 6.構(gòu)。 碳纖維布加固施工操作要點(diǎn) 一.混凝土表面處理 1將混凝土構(gòu)件表面的殘缺、破損部分清除干凈。 6.構(gòu)件表面殘缺面的修補(bǔ) 用環(huán)氧膩?zhàn)訉?duì)構(gòu)件表面殘缺面的修補(bǔ)是十分重要的一步，要點(diǎn)如下: 膩?zhàn)又鲃?、固化催進(jìn)劑、固化劑按規(guī)定比例稱量準(zhǔn)確，裝入容器，用攪拌器攪拌均勻。 構(gòu)件表面凹陷部位用環(huán)氧膩?zhàn)犹钇?，修?fù)至表面平整。 在殘缺修補(bǔ)中使用環(huán)氧膩?zhàn)訒r(shí)，要在氣溫5℃以上，相對(duì)濕度小于85%的條件下施工。 7缺陷部位涂刷底膠 將配好的碳纖維膠，用涂刷均勻于缺陷部位的砼表面。 二.粘碳纖維布 粘貼碳纖維布之前，首先應(yīng)確認(rèn)粘貼表面干燥。 氣溫在5℃以上，相對(duì)濕度RH85%時(shí)，如無(wú)有效措施不得施工。 為防止碳纖維受損，在碳纖維布運(yùn)輸、儲(chǔ)存、裁切和粘貼過(guò)程中，應(yīng)用鋼直尺與壁紙刀按規(guī)定尺寸切斷碳纖維材料，每段長(zhǎng)度一般以不超過(guò)6m為宜。 為防止材料在保管過(guò)程中損壞，材料的裁切數(shù)量應(yīng)按當(dāng)天的用量裁切為準(zhǔn)。 碳纖維布縱向接頭必須搭接10cm以上。 該部位應(yīng)多涂樹(shù)脂，碳纖維橫向不需要搭接。 其要點(diǎn)如下:1粘貼時(shí)，在碳纖維布和碳纖維膠之間盡量不要有空氣。 可用羅拉(專用工具)沿著纖維方向在碳纖維布上滾壓多次，使碳纖維膠滲浸入碳纖維布中。 2碳纖維膠的主劑、固化劑應(yīng)按規(guī)定的比例稱量準(zhǔn)確，裝入容器，用攪拌器攪拌均勻。 一次調(diào)和量應(yīng)以在可使用時(shí)間內(nèi)用完為準(zhǔn)。 3.養(yǎng)護(hù)粘貼碳纖維布后，需自然養(yǎng)護(hù)1-2小時(shí)達(dá)到初期固化，應(yīng)保證固化期間不受外界干擾和碰撞。 4涂裝若加固補(bǔ)強(qiáng)構(gòu)件需要防火時(shí)，可在樹(shù)脂固化后涂刷耐火涂層。 涂裝應(yīng)在樹(shù)脂初期固化后進(jìn)行，并應(yīng)遵守所用的相關(guān)標(biāo)準(zhǔn)和施工規(guī)定。建筑網(wǎng)2022-07-308碳纖維布加固設(shè)計(jì)概要:碳纖維布加固注意事項(xiàng):1、在表面處理和粘貼碳纖維布前，應(yīng)按碳纖維布加固設(shè)計(jì)部位放線定位。 2、按設(shè)計(jì)要求的尺寸裁剪碳纖維布，裁剪后的織物寬度不宜小于150mm且不應(yīng)小于100mm。 3、將碳纖維布表面擦拭干凈至無(wú)粉塵。 如需粘貼兩層時(shí)，對(duì)底層碳纖維布兩面均應(yīng)擦拭干凈。 4、擦拭干凈的碳纖維布應(yīng)立即涂刷粘結(jié)樹(shù)脂，膠層應(yīng)呈凸起狀，平均厚度不小于2mm。 5、將涂有粘結(jié)樹(shù)脂的碳纖維布用手輕壓貼于需粘貼的位置。 用橡膠滾筒順纖維布方向均勻平穩(wěn)壓實(shí)，使樹(shù)脂從兩邊溢出，保證密實(shí)無(wú)空洞。 當(dāng)平行粘貼碳纖維布時(shí)，兩片之間孔隙 查看詳情碳纖維加固工程常見(jiàn)問(wèn)題以及防治方法 概要:在建筑加固工程中，加固方法有很多，碳纖維加固就是其中的一種。 碳纖維加固有很多優(yōu)點(diǎn)，具有節(jié)省空間，施工簡(jiǎn)便等優(yōu)點(diǎn)。 很多施工單位都會(huì)優(yōu)先選用碳纖維加固方法，使用碳纖維加固，可以大大提高建筑物的使用壽命，降低加固成本。 碳纖維加固的優(yōu)勢(shì)明顯，同樣也會(huì)存在一些常見(jiàn)的問(wèn)題，下面加固之家就為大家介紹一下碳纖維加固工程常見(jiàn)問(wèn)題以及防治方法。 查看詳情200g和300g碳纖維布的區(qū)別 概要:說(shuō)到碳纖維布，相信很多從事建筑加固的人都有了解，熟悉碳纖維布的人都知道碳纖維布分200g和300g，但是談到兩者在質(zhì)量上和功能上有什么不同的點(diǎn)，很多人可能并不太清楚，下面加固之家就給大家介紹一下為什么碳纖維布會(huì)分為200g和300g。 加固之家發(fā)現(xiàn)對(duì)于建筑加固施工中不管是運(yùn)用到哪種加固技術(shù)都少不了相應(yīng)的加固材料。 例如做一個(gè)碳纖維加固施工就需要用上碳纖維布;做一個(gè)植筋加固施工就需要用的上植筋膠，做一個(gè)粘鋼加固施工就需要灌注膠或者粘鋼膠等。 那么大家對(duì)于每天使用的加固材料熟悉嗎對(duì)于這些加固材料使用的注意事項(xiàng)又了解多少如果不是很了解的話，就請(qǐng)看下面詳細(xì)介紹! 細(xì)說(shuō)碳纖維加固施工技術(shù)應(yīng)用實(shí)施方面 關(guān)鍵詞:查看詳情對(duì)于碳纖維布，你都懂嗎深入熟悉碳纖維布。www.jiaguhome.com2024-08-1292025年度粘貼碳纖維布施工方案碳纖維布加固施工規(guī)范碳纖維材料是一種力學(xué)性能優(yōu)秀的新材料，它補(bǔ)強(qiáng)的加固原理就是采用層壓方式，將侵透了樹(shù)脂粘膠的碳纖維布貼合到鋼筋混凝土橋板的底面、梁體或墩柱的.. 碳纖維布加固施工規(guī)范碳纖維材料是一種力學(xué)性能優(yōu)秀的新材料，它補(bǔ)強(qiáng)的加固原理就是采用層壓方式，將侵透了樹(shù)脂粘膠的碳纖維布貼合到鋼筋混凝土橋板的底面、梁體或墩柱的表面，并使其與混凝土結(jié)合成為一體，從而到達(dá)加固混凝土橋梁構(gòu)造的目的。 其具有如下長(zhǎng)處:施工成本低;施工時(shí)效便利迅速;施工空間不受限制;補(bǔ)強(qiáng)物形狀不受限制;抗酸、堿、腐蝕及不滲透;補(bǔ)強(qiáng)品質(zhì)易檢測(cè)。 1、一般規(guī)定1-1碳纖維布及配套樹(shù)脂粘膠應(yīng)符合國(guó)家質(zhì)量原則。 1-2施工前應(yīng)對(duì)橋梁進(jìn)行全面檢查，對(duì)施工部位進(jìn)行確認(rèn)和記錄。 1-3施工過(guò)程中，應(yīng)掌握橋址處歷史氣象資料和近期的天氣預(yù)報(bào)資料，避開(kāi)也許突發(fā)的災(zāi)害性天氣，并采用必要的防止措施保證構(gòu)造安全。 2、施工工藝2-1施工工藝框圖施工準(zhǔn)備表面處理截面修復(fù)和整平貼合面涂刷底膠粘貼碳纖維布養(yǎng)護(hù)、復(fù)原2-2各工序詳細(xì)文字規(guī)定2-2-1施工準(zhǔn)備(1)材料檢查和試驗(yàn)材料的采購(gòu)進(jìn)場(chǎng)必須隨或附帶有產(chǎn)品出廠檢查匯報(bào)，以初步判斷該材料與否滿足本加固工程的品質(zhì)規(guī)定。 材料進(jìn)場(chǎng)后應(yīng)立既抽樣送檢，待檢查合格后方可投入使用。 (2)搭設(shè)施工平臺(tái)可以根據(jù)施工現(xiàn)場(chǎng)地形狀況，采用竹木鋼管支架或其他方式搭設(shè)，須注意平臺(tái)的穩(wěn)固性和作業(yè)高度。 (3)測(cè)量放線根據(jù)圖紙規(guī)定，在混凝土表面放線標(biāo)出粘貼碳纖維布的位置。 (4)準(zhǔn)備施工機(jī)具本工程使用的機(jī)具重要有:砂輪機(jī)、攪拌器、稱量器、刮刀、滾筒、油刷等。 2-2-2表面處理(1)用手提沙輪機(jī)將混凝土表面層(風(fēng)化層、污物、浮漿浮塊)除去，并打磨至粗骨料出現(xiàn)為止。 (2)打磨完后用高壓氣槍將粉塵及松動(dòng)物質(zhì)清除，并保證其充足干燥，表面平整無(wú)灰塵。 (3)若補(bǔ)強(qiáng)施工范圍內(nèi)存在銳利棱角，須將其磨成為1~2cm以上圓弧R角，以免導(dǎo)致應(yīng)力集中而減少補(bǔ)強(qiáng)效果。 2-2-3截面修復(fù)和整平貼合面(1)鋼筋露出部位需做防銹處理。 (2)加固施工范圍若有裂縫現(xiàn)象產(chǎn)生，需根據(jù)裂縫寬度進(jìn)行裂縫封閉或灌膠處理。 (3)斷面面層上有剝落、孔隙、蜂窩或模板高差的部位需打磨清除或磨平，再用找平樹(shù)脂進(jìn)行修復(fù)。 (4)配制找平樹(shù)脂，用灰刀刮抹在不平整的混凝土表面，以消除所有縫隙和不平整處。 (5)一般找平施工養(yǎng)生6~24h后，既可進(jìn)行下一步工序施工。 環(huán)境溫度越高，樹(shù)脂硬化速度越快，可操作時(shí)間越短。 這一點(diǎn)應(yīng)根據(jù)詳細(xì)施工環(huán)境來(lái)掌握。 2-2-4涂刷底膠(1)確認(rèn)施工環(huán)境混凝土面結(jié)露或接觸到水處不得施工。 濕氣太大將導(dǎo)致樹(shù)脂與水氣產(chǎn)生作用而干擾膠化過(guò)程。 (2)配制底層樹(shù)脂按配比進(jìn)行配制，同步應(yīng)根據(jù)在可操作時(shí)間內(nèi)的用量進(jìn)行攪拌。 以免導(dǎo)致?lián)]霍。 (3)有效操作時(shí)間底層樹(shù)脂有效操作時(shí)間與環(huán)境溫度有關(guān)，溫度越高可操作時(shí)間越短，常溫(20℃)時(shí)，控制操作時(shí)間應(yīng)在60min內(nèi)。 (4)涂刷底膠在有效操作時(shí)間內(nèi)，用滾動(dòng)性毛刷將底層樹(shù)脂均勻涂在粘貼面上，使每一部位均涂有底膠，待指觸干燥后，既可進(jìn)入下一步工序。 2-2-5粘貼碳纖維布(1)確認(rèn)施工環(huán)境必須干燥(2)裁剪碳纖維布將碳纖維布按設(shè)計(jì)尺寸預(yù)先裁好，纖維布在縱向須搭接時(shí)，搭接長(zhǎng)度須在15cm以上。 切口規(guī)定整潔，接口與碳纖維布的橫向編織絲重疊時(shí)，應(yīng)當(dāng)將切口合適平移，否則坦絲散開(kāi)，影響施工質(zhì)量。 (3)配制侵漬樹(shù)脂配制時(shí)由專人負(fù)責(zé)，按比例進(jìn)行配制。 每次配制的量應(yīng)以在可用時(shí)間內(nèi)用完為準(zhǔn)。 (4)可操作時(shí)間其有效操作時(shí)間與環(huán)境溫度有關(guān)，常溫時(shí)約60min.(5)涂刷第一層侵漬樹(shù)脂用滾筒毛刷將樹(shù)脂涂布在預(yù)定的區(qū)域內(nèi)，用橡膠刮板均勻抹平。 樹(shù)脂用量視混凝土表面狀況不一樣斟酌使用，須防止樹(shù)脂過(guò)量而導(dǎo)致碳纖維布滑移或扭曲，抑或樹(shù)脂局限性導(dǎo)致含侵局限性。 (6)粘貼碳纖維布將預(yù)先剪好的碳纖維布鋪到涂有樹(shù)脂的混凝土面上，一邊鋪一邊用脫泡滾筒或刮刀沿纖維方向用力刮平，以清除氣泡，貼平貼片。 在整段碳纖維布完全貼合到混凝土表面后，再用脫泡滾筒反復(fù)碾壓，以充足含侵漬樹(shù)脂和除去纖維絲之間的空氣。 注意不要使纖維布出現(xiàn)扭曲、起皺或毛刺，并要保證排除氣泡，使侵漬樹(shù)脂完全侵透纖維絲。 假如所貼合的碳纖維布表面展現(xiàn)很明顯的扭曲、起皺或隆起，則必須將該纖維布揭起重鋪。 (7)涂刷第二層侵漬樹(shù)脂碳纖維布侵透刮平后，需再涂一層侵漬樹(shù)脂，用橡膠刮板、脫泡滾筒反復(fù)以上操作，務(wù)必使碳纖維布含侵完全。 (8)需要粘貼兩層以上纖維布時(shí)，反復(fù)(5)~(7)工序的操作，間隔時(shí)間應(yīng)保證在12h以上。 2-2-6養(yǎng)護(hù)與復(fù)原(1)室外施工時(shí)為不使雨水、沙塵等附著于貼片上，須使用塑料膜養(yǎng)護(hù)24h以上，注意塑料膜不可碰觸到施工面上。 (2)養(yǎng)護(hù)時(shí)間應(yīng)根據(jù)室外溫度來(lái)確定。 常溫時(shí)許養(yǎng)護(hù)3d，溫度低時(shí)，可合適延長(zhǎng)養(yǎng)護(hù)時(shí)間。豆丁網(wǎng)2024-11-1710碳纖維布加固法概要:增大柱截面加固法增大柱截面加固法是根據(jù)柱子的受力情況，在混凝土柱的單側(cè)、兩側(cè)或四周外包混凝土，增大柱截面面積和配筋量的一種加固方法，從而達(dá)到提高構(gòu)件柱子承載能力、增加柱的強(qiáng)度和剛度的目的，以滿足正常使用的要求。 查看詳情碳纖維布可以加固房屋結(jié)構(gòu)! 概要:近幾年建筑加固行業(yè)不斷發(fā)展，誕生了諸多的加固方式，碳纖維布加固就是其中一種。 在不斷的實(shí)踐中，人們發(fā)現(xiàn)碳纖維布加固可以運(yùn)用在很多地方，像結(jié)構(gòu)梁、柱、墻產(chǎn)生病害，一般都會(huì)考慮碳纖維布加固。 在建筑工程實(shí)際施工中得知，建筑結(jié)構(gòu)在粘貼碳纖維加固法之后，其實(shí)際受彎承載力和剛度相比其他加固法有明顯得提高。 下面加固之家小編為大家介紹一下碳纖維加固在房屋結(jié)構(gòu)中的應(yīng)用。 查看詳情碳纖維布加固粘貼方法不同，加固的效果也不同 概要:隨著加固技術(shù)的不斷進(jìn)步，出現(xiàn)一種新型的加固方法，那就是碳纖維布加固，現(xiàn)在碳纖維布加固得到了廣泛的應(yīng)用。 碳纖維布加固是利用環(huán)氧樹(shù)脂粘結(jié)劑將碳纖維布直接粘貼在鋼筋混凝土結(jié)構(gòu)的薄弱部位，并與加固對(duì)象形成整體，共同努力提高碳纖維布的承載力。 碳纖維布加固憑借自身的優(yōu)勢(shì)，受到很多施工單位的歡迎，都會(huì)優(yōu)先選用碳纖維布加固方法，但是同一碳纖維布的加固效果也因粘貼方法不同而不同。 下面加固之家就與大家分享一下碳纖維布加固的2種不同粘貼方法所起到不一樣的效果。 概要:話說(shuō)建筑加固工程已經(jīng)成為近幾年大熱門(mén)行業(yè)，這也是因?yàn)殡S著時(shí)間推移，步入加固維修期的建筑逐漸增多。 很多人認(rèn)識(shí)到的建筑加固可能就是地基加固、結(jié)構(gòu)加固、傾斜加固糾偏這幾個(gè)大問(wèn)題，很少人提及到一根梁或者柱的加固。 概要:1、專業(yè)加固公司加大截面加固法該法施工工藝簡(jiǎn)單、適應(yīng)性強(qiáng)，并具有老練的規(guī)劃和施工經(jīng)歷;適用于梁、板、柱、墻和一般構(gòu)造物的混凝土的加固;但現(xiàn)場(chǎng)施工的濕作業(yè)時(shí)間長(zhǎng)，對(duì)出產(chǎn)和日子有必定的影響，且加固后的建筑物凈空有必定的 樓板加固，該用的加固材料必須是碳纖維布 客服將在24小時(shí)之內(nèi)與您聯(lián)系!。www.jiaguhome.com2024-03-1211粘貼碳纖維布|粘貼碳纖維布注意事項(xiàng)粘貼碳纖維布，粘貼碳纖維布注意事項(xiàng)，粘貼碳纖維布時(shí)有哪些注意事項(xiàng)? 歡迎您來(lái)到南京曼卡特科技有限公司，曼卡特主產(chǎn)碳纖維布，植筋膠，預(yù)埋槽道，后擴(kuò)底機(jī)械錨栓，定型化學(xué)錨栓等加固材料 首先要保持干燥，在粘貼前要確認(rèn)被粘貼的混凝土基材表面保持干燥，含水率不應(yīng)該超過(guò)百分之六，如果含水率太高的話，那么需要對(duì)混凝土進(jìn)行人工干燥，或者選擇用耐潮濕性能比較好的結(jié)構(gòu)膠進(jìn)行粘貼，否則會(huì)在很大程度上影響粘貼效果。 其次在粘貼時(shí)要和配套底膠一起使用。 在完成碳纖維布粘貼前的準(zhǔn)備工作之后，需要利用配套結(jié)構(gòu)膠來(lái)浸潤(rùn)碳纖維布。 盡可能讓碳纖維布單絲之間的空隙充分滲入進(jìn)結(jié)構(gòu)膠，這樣可以提升單絲之間的性能，進(jìn)潤(rùn)后的碳纖維布可以用手來(lái)輕輕按壓粘貼加固部位，使得結(jié)構(gòu)膠從兩側(cè)溢出一部分，來(lái)保證粘貼效果達(dá)到標(biāo)準(zhǔn)要求。 然后確保在粘貼時(shí)，將結(jié)構(gòu)膠在說(shuō)明書(shū)所規(guī)定的時(shí)間內(nèi)用完，以免影響加固質(zhì)量，另外一方面就是在施工過(guò)程中要注意遠(yuǎn)離電源，因?yàn)樘祭w維布是一種導(dǎo)電材料，如果不遠(yuǎn)離電源有一定程度會(huì)發(fā)生觸電事故。 之后就是要注意碳纖維布不可以讓其彎折，尤其是在碳纖維布的運(yùn)輸，存儲(chǔ)和裁剪過(guò)程中，如果受到彎折的話，會(huì)讓碳纖維布受損。 最后就是要做好安全防護(hù)措施，粘貼碳纖維不時(shí)，施工人員要佩戴好口罩和防護(hù)手套，穿好防護(hù)服。 施工現(xiàn)場(chǎng)還應(yīng)提前準(zhǔn)備好滅火器，以免發(fā)生火災(zāi)。 本文鏈接: 抗震支吊架，選曼卡特... 掃碼獲得優(yōu)惠信息www.njmkt.net2021-10-0612粘貼碳纖維布注意事項(xiàng)_悍馬加固粘貼碳纖維布注意事項(xiàng)_悍馬加固 在建筑工程加固中，會(huì)經(jīng)常用到碳纖維布。 要想碳纖維布粘貼效果達(dá)到最好，除了要保證產(chǎn)品的質(zhì)量、與碳布浸漬膠的適配性等因素，嚴(yán)格按照施工流程粘貼也是至關(guān)重要的。 1、保持干燥 粘貼碳纖維材料部位的混凝土應(yīng)保持干燥，其表層含水率不宜大于4%，且不超過(guò)6%;對(duì)含水率超限的混凝土需進(jìn)行人工干燥或者選用耐潮濕的結(jié)構(gòu)膠進(jìn)行粘貼，以免影響碳纖維布的質(zhì)量和施工的質(zhì)量。 2、與配套底膠一起使用 在進(jìn)行完粘貼碳纖維布的前期準(zhǔn)備之后，粘貼碳纖維布時(shí)一定要用配套結(jié)構(gòu)膠浸潤(rùn)(具體可查看《當(dāng)碳纖維布遇上配套底膠，給你最強(qiáng)工藝解析!》的相關(guān)介紹)，盡可能讓結(jié)構(gòu)膠充分滲入碳纖維單絲之間的空隙中，提高各單絲之間共同工作的性能。 浸潤(rùn)后的碳纖維布用手輕壓貼于加固部位，用橡皮滾筒順纖維方向均勻平穩(wěn)壓實(shí)，使結(jié)構(gòu)膠從兩邊溢出，保證碳纖維布與結(jié)構(gòu)之間密實(shí)無(wú)空洞。 3、規(guī)定時(shí)間內(nèi)用完 粘貼施工時(shí)，所用結(jié)構(gòu)膠自攪拌完成時(shí)應(yīng)在說(shuō)明書(shū)規(guī)定的時(shí)間內(nèi)使用完，否則也會(huì)影響加固質(zhì)量。 4、施工過(guò)程遠(yuǎn)離電源 碳纖維布為導(dǎo)電材料，施工過(guò)程中應(yīng)遠(yuǎn)離電氣設(shè)備及電源，或采取可靠的防護(hù)措施。以免發(fā)生觸電事故。 5、避免碳纖維布的彎折 碳纖維布在運(yùn)輸、儲(chǔ)存、裁切和粘貼過(guò)程中，嚴(yán)禁受到彎折，使碳纖維布受損。 因此，貼片前應(yīng)用鋼直尺與壁紙刀按規(guī)定尺寸剪切碳纖維布，每段長(zhǎng)度一般不超過(guò)6m為宜。 要使用更長(zhǎng)的片材時(shí)，除精心防止彎折外，對(duì)脫泡(即趕出氣泡)、滲浸過(guò)程必須加倍謹(jǐn)慎操作。 6、做好安全防護(hù)措施 粘貼碳纖維布時(shí)，操作人員必須穿工作服，戴好防護(hù)口罩和防護(hù)手套。搜狐2020-05-2813碳纖維布粘貼,這些事項(xiàng)需注意!碳纖維布，植筋錨固膠，建筑植筋膠，注射式植筋膠，碳纖維布加固，定型化學(xué)錨栓，機(jī)械錨栓搜店鋪搜全站 碳纖維布粘貼，這些事項(xiàng)需注意! 注意事項(xiàng): 1、在表面處理和粘貼碳纖維片材前，應(yīng)按加固設(shè)計(jì)部位放線定位。 2、按設(shè)計(jì)要求的尺寸裁剪碳纖維片材，裁剪后的織物寬度不宜小于150mm且不應(yīng)小于100mm。 3、將碳纖維片材表面擦拭干凈至無(wú)粉塵。如需粘貼兩層時(shí)，對(duì)底層碳纖維片材兩面均應(yīng)擦拭干凈。 4、擦拭干凈的碳纖維片材應(yīng)立即涂刷粘結(jié)樹(shù)脂，膠層應(yīng)呈凸起狀，平均厚度不小于2mm。 5、將涂有粘結(jié)樹(shù)脂的碳纖維片材用手輕壓貼于需粘貼的位置。 用橡膠滾筒順纖維片材方向均勻平穩(wěn)壓實(shí)，使樹(shù)脂從兩邊溢出，保證密實(shí)無(wú)空洞。 當(dāng)平行粘貼碳纖維時(shí)，兩片之間孔隙應(yīng)不小于5mm。 6、需粘貼兩層碳纖維片材時(shí)，可連續(xù)粘貼。 如不能連續(xù)粘貼，則再開(kāi)始前應(yīng)對(duì)底層碳纖維片材重新做好清潔工作。 7、樹(shù)脂配制時(shí)應(yīng)按產(chǎn)品使用說(shuō)明規(guī)定的配比稱量置于容器中，用攪拌器均勻攪拌至色澤均勻。 攪拌用容器內(nèi)不得有油污及雜質(zhì)。 宜根據(jù)現(xiàn)場(chǎng)實(shí)際溫度決定樹(shù)脂的每次拌合量，并嚴(yán)格控制使用時(shí)間。 8、為了保證粘貼的質(zhì)量，不同季節(jié)、不同溫度條件下，應(yīng)使用不同型號(hào)的粘貼樹(shù)脂，這樣才能對(duì)樹(shù)脂施工的可操作時(shí)間和固化時(shí)間進(jìn)行有效控制。 曼卡特碳纖維布采用進(jìn)口碳絲織成，具有不錯(cuò)的抗震性能，高度抗拉耐腐蝕，重量輕，不改變結(jié)構(gòu)形狀、不增加結(jié)構(gòu)自重。中國(guó)建材網(wǎng)2017-06-2914碳纖維膠粘貼碳纖維布加固膠1、基面處理:清理基面浮渣、油污，對(duì)陰陽(yáng)角進(jìn)行圓角處理，半徑大于等于20mm。 2、配膠:將A、B膠按4:1的重量比例稱重，然后低速攪拌，至色澤均勻。 3、涂膠:將攪拌好的膠均勻涂抹于被粘貼部位，拐角處適當(dāng)多涂些 4、粘貼碳纖維布:將碳纖維布拉緊對(duì)齊后粘貼，用刮板或者滾筒沿碳纖維同一方向反復(fù)滾壓，至樹(shù)脂沿纖維絲間被擠出。 5、二次涂膠:在纖維布外表均勻涂抹浸漬膠，并反復(fù)滾壓，使浸漬膠雙向充分浸潤(rùn)纖維絲。 6、固化保護(hù):待固化后進(jìn)行下一道工序，以手指觸干為宜，一般布少于2小時(shí);表面宜采取抹灰或噴防火涂料保護(hù)。 期待你的來(lái)電 樓房加固補(bǔ)強(qiáng)改造粘貼碳纖維布 迅元貝力科技(武漢)有限公司BLD201LED防爆燈50W 2、跟進(jìn)信息之前，請(qǐng)仔細(xì)核驗(yàn)對(duì)方資質(zhì)，所有預(yù)付定金或付款至個(gè)人賬戶的行為，均存在詐騙風(fēng)險(xiǎn)，請(qǐng)?zhí)岣呔?www.51sole.com2023-03-3015多層碳纖維布|碳纖維布_多層碳纖維布如何粘貼?看完這篇文章就懂了!多層碳纖維布，碳纖維布，多層碳纖維布如何粘貼?看完這篇文章就懂了! 歡迎您來(lái)到南京曼卡特科技有限公司，曼卡特主產(chǎn)碳纖維布，植筋膠，預(yù)埋槽道，后擴(kuò)底機(jī)械錨栓，定型化學(xué)錨栓等加固材料 那么關(guān)于這項(xiàng)加固技術(shù)，經(jīng)常有朋友跑來(lái)問(wèn)一層加固時(shí)達(dá)不到預(yù)期的加固效果，那么應(yīng)該怎么辦呢?是不是應(yīng)該需要更換加固方式呢?今天就來(lái)和大家聊一聊這方面的內(nèi)容，希望可以幫助大家解決心中的困惑，更好的達(dá)成加固效果。 首先先來(lái)了解一下碳纖維布的加固原理，其實(shí)也比較簡(jiǎn)單，就是通過(guò)結(jié)構(gòu)膠把布貼在混凝土的表層，使結(jié)構(gòu)復(fù)合化，從而提升整個(gè)構(gòu)件的承載能力，改善建筑物的質(zhì)量問(wèn)題。 碳纖維布基本上如果質(zhì)量是過(guò)關(guān)的話，大概有3400MPA的強(qiáng)度，但是如果實(shí)際操作的話，很可能會(huì)受到二次受力的影響，那么粘接的性能就會(huì)大大折扣，這個(gè)時(shí)候其實(shí)可以利用到多層碳纖維布加固。 多層加固相比于單層加固而言，操作上會(huì)稍微復(fù)雜一些。 底膠施工和貼碳纖維兩個(gè)操作之間的銜接要注意如果中間的時(shí)間耽誤比較長(zhǎng)，比方說(shuō)超過(guò)了一個(gè)小時(shí)，這個(gè)時(shí)候就不能粘貼了，需要重新等待12個(gè)小時(shí)再在第1層碳纖維布上來(lái)涂上結(jié)構(gòu)膠，再進(jìn)行后續(xù)的粘貼工作。 碳纖維布粘貼的過(guò)程需要慎之又慎，避免有灰塵或者其他雜質(zhì)混進(jìn)去，如果有雜質(zhì)沾染進(jìn)去了，那么要及時(shí)的進(jìn)行清理，否則對(duì)于加固效果而言，是一個(gè)莫大的傷害。www.njmkt.net2022-03-1616碳纖維布加固施工方法操作方法011、施工必須按照下列工序進(jìn)行:(1)施工準(zhǔn)備;(2)混凝土表面處理;(3)配制并涂刷底膠;(4)對(duì)混凝土表面不平整處進(jìn)行填補(bǔ)和找平處理;(5)配制并涂刷結(jié)構(gòu)膠粘劑;(6)粘貼碳纖維片材;(... 操作方法 1、施工必須按照下列工序進(jìn)行:(1)施工準(zhǔn)備;(2)混凝土表面處理;(3)配制并涂刷底膠;(4)對(duì)混凝土表面不平整處進(jìn)行填補(bǔ)和找平處理;(5)配制并涂刷結(jié)構(gòu)膠粘劑;(6)粘貼碳纖維片材;(7)表面防護(hù)。 2、施工宜在環(huán)境溫度為5℃以上的條件下進(jìn)行，并應(yīng)符合配套膠粘劑要求的施工溫度。 當(dāng)溫度低于5℃時(shí)，采用低溫固化型的配套膠粘劑或采取加溫措施;3、施工時(shí)應(yīng)考慮環(huán)境濕度對(duì)膠粘劑固化的不利影響;4、進(jìn)行混凝土表面處理和粘貼碳纖維片材前，要按照設(shè)計(jì)圖紙進(jìn)行放線定位;5、膠粘劑配制時(shí)，要按照說(shuō)明書(shū)中規(guī)定的配合比稱重并置于容器中。 用攪拌器攪拌至色澤均勻。 在攪拌容器內(nèi)及攪拌器上不得有油污和雜質(zhì)。 應(yīng)根據(jù)現(xiàn)場(chǎng)實(shí)際溫度確定膠粘劑的拌合量，并按要求嚴(yán)格控制使用時(shí)間。 (一)施工準(zhǔn)備1、應(yīng)認(rèn)真閱讀設(shè)計(jì)施工圖;2、應(yīng)根據(jù)施工現(xiàn)場(chǎng)和施工加固構(gòu)件的實(shí)際情況，擬定施工方案和施工計(jì)劃;3、應(yīng)對(duì)所使用的碳纖維片材、配套膠粘劑、機(jī)具等做好施工前的準(zhǔn)備工作。 (二)表面處理1、應(yīng)清除被加固構(gòu)件表面的夾雜、蜂窩、麻面、起砂、腐蝕等混凝土缺陷，露出混凝土結(jié)構(gòu)層，并修復(fù)平整。 轉(zhuǎn)角處應(yīng)進(jìn)行打磨成圓弧狀，圓弧半徑不小于30mm;4、混凝土表面應(yīng)清理干凈并保持干燥。 (三)涂刷底膠1、按照膠粘劑生產(chǎn)廠家提供的工藝條件配制修補(bǔ)膠;2、采用滾筒刷將底膠均勻涂抹于混凝土表面。 (四)找平處理1、按照膠粘劑生產(chǎn)廠家提供的工藝條件配制修補(bǔ)膠;2、對(duì)混凝土表面凹陷部位用修補(bǔ)膠填補(bǔ)平整，不應(yīng)有棱角;3、轉(zhuǎn)角處采用修補(bǔ)膠修成光滑的圓弧，半徑不小于30mm;4、在修補(bǔ)膠表面干燥后，進(jìn)行下一步工序。 (五)粘貼碳纖維片材1、按照下列步驟和要求粘貼碳纖維布:(1)按照設(shè)計(jì)要求裁剪碳纖維布;(2)按照生產(chǎn)廠家提供的工藝條件配制結(jié)構(gòu)膠粘劑，均勻涂抹于粘貼部位;(3)將碳纖維布用手輕壓于需粘貼的位置，采用專用的滾筒順纖維方向多次滾壓，擠出氣泡，使膠液充分浸透碳纖維布。 滾壓時(shí)不得損傷碳纖維布;(4)多層粘貼時(shí)重復(fù)上述步驟，在纖維表面的結(jié)構(gòu)膠干燥后進(jìn)行下一層粘貼;(5)在最后一層碳纖維布的表面均勻涂抹結(jié)構(gòu)膠粘劑。 2、按照下列步驟和要求粘貼碳纖維板:(1)按照設(shè)計(jì)要求裁剪碳纖維板;(2)按照生產(chǎn)廠家提供的工藝條件配制結(jié)構(gòu)膠粘劑;(3)將碳纖維板表面擦拭干凈;當(dāng)粘貼兩層時(shí)，底層碳纖維板的兩面均應(yīng)擦拭干凈;(4)擦拭干凈的碳纖維板應(yīng)立即涂刷結(jié)構(gòu)膠粘劑，膠層中央呈拱起狀，平均厚度不小于2mm;(5)將涂有膠液的碳纖維板用手輕壓于需粘貼的位置。 用橡皮滾筒順纖維方向均勻平穩(wěn)壓實(shí)，使膠液從兩邊擠出，保證密實(shí)無(wú)空洞。 (六)表面防護(hù)當(dāng)需要做表面防護(hù)時(shí)，按照有關(guān)標(biāo)準(zhǔn)的規(guī)定處理，并保證防護(hù)材料與碳纖維片材之間有可靠地粘接。 (七)施工安全和注意事項(xiàng)1、碳纖維片材為導(dǎo)電材料，施工碳纖維片材時(shí)應(yīng)遠(yuǎn)離電氣設(shè)備和電源，或采取可靠的防護(hù)措施;2、施工過(guò)程中應(yīng)避免碳纖維片材彎折;3、碳纖維片材配套膠粘劑應(yīng)密封儲(chǔ)存，遠(yuǎn)離火源，避免陽(yáng)光照射;4、膠粘劑的配制和使用場(chǎng)所應(yīng)保持通風(fēng)良好;5、現(xiàn)場(chǎng)施工人員應(yīng)采取有效地勞動(dòng)保護(hù)措施。 三三五專稿內(nèi)容，轉(zhuǎn)載請(qǐng)注明出處m.sansanwu.com2024-03-1317碳纖維布怎么施工碳纖維布施工分為以下幾個(gè)步驟: 1.涂布環(huán)氧樹(shù)脂:將碳纖維布放置在需要加固的位置，將環(huán)氧樹(shù)脂涂布在碳纖維布的表面，并充分滲透到纖維中。 2.貼合碳纖維布:將涂好環(huán)氧樹(shù)脂的碳纖維布貼合到需要加固的部位，充分按壓，尤其是邊緣要特別注意。 3.碳纖維布增強(qiáng):環(huán)氧樹(shù)脂滲透到碳纖維布中，使其增強(qiáng)，可在強(qiáng)度和承受力上提高。 4.砂光:待碳纖維布和環(huán)氧樹(shù)脂充分固化后，使用砂紙磨平表面，使其更加平整。www.chinapp.com2023-04-1018粘貼碳纖維施工工藝.doc1、基面處理及修補(bǔ)(1)、用砂輪清除、打磨砼表面浮漿、風(fēng)化層等，表面處理完畢后，將砼表面吹干凈，達(dá)到手觸無(wú)塵且表面干燥的程度。 (2)、基面的錯(cuò)位與凸出部分要磨平，轉(zhuǎn)角部位要進(jìn)行倒角處理，以免碳纖維布形成死彎，造成損傷。 (3)、對(duì)加固部位有裂縫的，必須進(jìn)行裂縫處理，注入雙組分高分子樹(shù)脂類材料修補(bǔ)裂縫。 (4)、先用鋼絲刷將表面松散浮渣刷去，然后用壓縮空氣除去粉塵;(5)、用***或無(wú)水酒精擦拭表面，也可用清水沖洗，但必須保證其充分干燥后才能進(jìn)行下一道工序的施工。 2、粘貼碳纖維 在進(jìn)行了裂縫處理("壁可"注入法進(jìn)行壓漿修補(bǔ);。 )后，需要粘貼碳纖維布的地方，方可進(jìn)行粘貼碳纖維的加固處理: 1、碳纖維施工溫度不得低于5，碳纖維粘貼前應(yīng)先對(duì)梁體存在的病害進(jìn)行處理，包括鋼筋阻銹處理、混凝土破損修補(bǔ)以及裂縫的封閉處理; 2、碳纖維布材料規(guī)格:，幅寬寬度25cm，帶230g/m玻璃纖維貼面，抗拉強(qiáng)度3500Mpa，抗拉彈性模量23×104Mpa，主要力學(xué)性能指標(biāo)參照現(xiàn)行國(guó)家標(biāo)準(zhǔn)《碳纖維片材加固混凝土結(jié)構(gòu)技術(shù)規(guī)程》CECS146:2003; 3、粘結(jié)材料的性能是保證碳纖維布與混凝土共同工作的關(guān)鍵，也是兩者之間傳遞途徑中的薄弱環(huán)節(jié)，因此粘結(jié)材料應(yīng)有足夠的剛度與強(qiáng)度以保證碳纖維布與混凝土間剪力的傳遞，同時(shí)應(yīng)有足夠的韌性，以免因混凝土開(kāi)裂導(dǎo)致脆性粘結(jié)破壞; 4、粘貼材料應(yīng)能在一般氣候條件下固化，且固化時(shí)間合適(一般保證有3小時(shí)左右)，同時(shí)應(yīng)對(duì)水分含量不敏感，具有適宜的流動(dòng)性和粘度，固化收縮率小; 5、碳纖維布修補(bǔ)所用底層樹(shù)脂、找平材料、浸漬樹(shù)脂或粘結(jié)樹(shù)脂應(yīng)采用與碳纖維布相配套的材料; 6、由熟悉該技術(shù)施工工藝的專業(yè)施工隊(duì)伍承擔(dān); 7、認(rèn)真閱讀設(shè)計(jì)圖紙，根據(jù)施工現(xiàn)場(chǎng)和加固構(gòu)件混凝土的實(shí)際狀況，擬訂施工方案和施工計(jì)劃; 8、施工前應(yīng)對(duì)粘貼部位混凝土的表面含水率及所處環(huán)境溫度進(jìn)行測(cè)量，若混凝土表層含水率，4%或環(huán)境溫度，5，則應(yīng)采取措施，在達(dá)到要求后方可進(jìn)行施工; 9、清除被加固構(gòu)件表面的剝落、疏散、蜂窩、腐蝕等劣化混凝土，漏處混凝土結(jié)構(gòu)層，并按照混凝土修補(bǔ)的相應(yīng)技術(shù)要求進(jìn)行修補(bǔ)，平整度應(yīng)達(dá)到5mm/m，并對(duì)加固區(qū)域裂縫按相應(yīng)技術(shù)要求進(jìn)行封閉處理; 10、被粘貼混凝土表面應(yīng)打磨平整，除區(qū)表面浮塵、油污等雜質(zhì)，直至完全漏出混凝土結(jié)構(gòu)基面，轉(zhuǎn)角粘貼處應(yīng)進(jìn)行導(dǎo)角處理并打磨成 圓弧狀，圓弧半徑不應(yīng)小于20mm; 11、混凝土表面應(yīng)清理干凈并保持干燥; 12、底層涂料(涂底膠)在處理好的混凝土表面涂一層很薄的底層膠，既增強(qiáng)混凝土表面強(qiáng)度，又可以改進(jìn)膠結(jié)性能，從而使得混凝土與碳纖維布之間粘貼性得以提高。 通常要求底膠必須具有很低的粘度，和混凝土良好的粘結(jié)性能，以便于涂刷在混凝土表面后，粘結(jié)劑滲入混凝土結(jié)構(gòu)中。 、算出所涂面積底層樹(shù)脂用量，視現(xiàn)場(chǎng)氣溫等實(shí)際情況，確保在使用期內(nèi)一次用完，按底層樹(shù)脂規(guī)定的比例把底角混合攪拌均勻;、用滾筒刷或毛刷均勻，無(wú)遺漏地底膠涂在需補(bǔ)強(qiáng)的混凝土表面，底膠涂布邊面界應(yīng)不小于所粘貼的碳纖維布大小;、等底膠膠指觸干燥(視施工現(xiàn)場(chǎng)氣溫情況，一般需1小時(shí)左右)后，如發(fā)現(xiàn)表面有突起毛刺，應(yīng)用紗布打磨光順，但注意不能將底膠層打磨穿，如有打磨穿的局部應(yīng)重復(fù)以上操作步驟。 13、整平材料(找平層)碳纖維布只有與所加固補(bǔ)強(qiáng)的混凝土表面緊密接觸，才能產(chǎn)生良好的補(bǔ)強(qiáng)效果。 但是混凝土表面的銳利突起物、錯(cuò)位和轉(zhuǎn)角部位等都可能使碳纖維布產(chǎn)生損傷，并引起強(qiáng)度降低，混凝土表面小的模板錯(cuò)位及混凝土氣孔很難通過(guò)基底處理一道工序徹底清理，因此在涂敷的底層涂料指觸干燥后必須用找平膠進(jìn)行找平，同時(shí)將矩形斷面直角打磨后補(bǔ)成圓弧狀。 、底膠干燥后，若發(fā)現(xiàn)粘貼表面上有缺損、坑洼、凹陷拐角、模板接頭處出現(xiàn)的高度差等情況，應(yīng)用找平膠(用粘接膠加適量作為觸變劑的礦物材料調(diào)制成的膩?zhàn)?進(jìn)行刮填修補(bǔ)，保證模板接頭處無(wú)明顯高度差，缺損、坑洼平緩順暢，凹陷拐角處填補(bǔ)成R20mm的圓角過(guò)渡;、整平材料的調(diào)制和使用注意事項(xiàng)與底膠相同;、等整平材料固化至指觸干燥后，如發(fā)現(xiàn)整平部位表面有突起毛刺，應(yīng)用砂布打磨光順。 14、浸漬樹(shù)脂(粘貼主膠)粘貼碳纖維布浸漬樹(shù)脂在粘貼材料中起著至關(guān)重要的作用，它連接底膠與碳纖維布，它的粘讀度應(yīng)控制在一定范圍，有利于浸漬樹(shù)脂順利的將碳纖維布粘附于混凝土表面，經(jīng)過(guò)碾壓使浸漬樹(shù)脂很容易浸透碳纖維布，形成一個(gè)復(fù)合整體，共同抵抗外力作用。www.taodocs.com2023-02-1319中安筑邦申請(qǐng)?zhí)祭w維結(jié)構(gòu)加固裝置及方法專利,提高碳纖維布的粘貼效果中安筑邦申請(qǐng)?zhí)祭w維結(jié)構(gòu)加固裝置及方法專利，提高碳纖維布的粘貼效果 所述轉(zhuǎn)軸的外表面套設(shè)有碳纖維布筒，所述豎板的一側(cè)通過(guò)連接板安裝有清潔涂膠機(jī)構(gòu)，所述清潔涂膠機(jī)構(gòu)包括 U 形架，所述 U 形架的上方設(shè)置有清潔輥和涂膠輥。本發(fā)明只需要一個(gè)工人操作即可完成碳纖維布的粘貼工作，不僅減少勞動(dòng)力的使用，方便工人的使用，還提高碳纖維布的粘貼效果網(wǎng)易2024-12-2020碳纖維布施工工藝方法和要求.docx碳纖維布施工工藝方法和要求.docx 1.該資料是網(wǎng)友上傳的，本站提供全文預(yù)覽，預(yù)覽什么樣，下載就什么樣。 2.下載該文檔所得收入歸上傳者、原創(chuàng)者。 3.下載的文檔，不會(huì)出現(xiàn)我們的網(wǎng)址水印。 該【碳纖維布施工工藝方法和要求】是由【碎碎念的折木】上傳分享，文檔一共【8】頁(yè)，該文檔可以免費(fèi)在線閱讀，需要了解更多關(guān)于【碳纖維布施工工藝方法和要求】的內(nèi)容，可以使用淘豆網(wǎng)的站內(nèi)搜索功能，選擇自己適合的文檔，以下文字是截取該文章內(nèi)的部分文字，如需要獲得完整電子版，請(qǐng)下載此文檔到您的設(shè)備，方便您編輯和打印。 碳纖維布施工工藝方法和要求。 一、應(yīng)依據(jù)施工現(xiàn)場(chǎng)和被加固構(gòu)件混凝土實(shí)際狀況，擬定施工方案和施工打算。 對(duì)所使用的碳纖維片材、配套樹(shù)脂、機(jī)具等做好施工前預(yù)備工作。 〔一〕外表處理: 1、應(yīng)去除被加固構(gòu)件外表的剝落、疏松、蜂窩、腐蝕等劣化混凝土，露出混凝土構(gòu)造層，并用修復(fù)材料將外表修復(fù)平坦。 2、應(yīng)按設(shè)計(jì)要求對(duì)裂縫進(jìn)展灌縫或封閉處理。 3、被粘貼混凝土外表應(yīng)打磨平坦，除去表層浮漿、油污等雜質(zhì)，直至完全露出混凝土構(gòu)造面。 轉(zhuǎn)角粘貼處要進(jìn)展導(dǎo)角處理并打磨成圓弧狀，圓弧半徑不應(yīng)小于20㎜。 4、混凝土外表應(yīng)清理干凈并保持枯燥。 〔二〕涂刷底層樹(shù)脂: 1、按產(chǎn)品供給商供給的材料配比進(jìn)展配制;甲、乙兩組膠按配比裝入容器桶內(nèi)，承受電錘及擴(kuò)大頭鉆頭，轉(zhuǎn)速在600轉(zhuǎn)/分，攪拌時(shí)間約8分鐘;使膠無(wú)色差。 攪拌均勻前方可使用。 2、應(yīng)用滾筒刷將底層樹(shù)脂均勻涂抹于混凝土外表。應(yīng)在樹(shù)脂外表指觸枯燥后馬上進(jìn)展下一步工序施工。 〔三〕找平處理: 1、應(yīng)按產(chǎn)品供給商供給的工藝規(guī)定配制找平材料。 2、應(yīng)對(duì)混凝土外表凹陷部位用找平材料填補(bǔ)平坦，且不應(yīng)有楞角。 3、轉(zhuǎn)角處應(yīng)用找平材料修復(fù)為光滑的圓弧，半徑應(yīng)不小于20㎜。 4、應(yīng)在找平材料外表指觸枯燥后馬上進(jìn)展下一步工序施工。 〔四〕粘貼碳纖維片材: 1、粘貼碳纖維布應(yīng)符合以下要求: 按設(shè)計(jì)要求的尺寸裁剪碳纖維布; 應(yīng)按產(chǎn)品供給商供給的工藝規(guī)定配制浸漬樹(shù)脂并均勻涂抹于所要粘貼的部位; 用專用的滾筒順纖維方向?qū)掖螡L壓，擠除氣泡，使浸漬樹(shù)脂充分浸透碳纖維布。滾壓時(shí)不得操作碳纖維布;。 多層粘貼重復(fù)上述步驟，應(yīng)在纖維外表浸漬樹(shù)脂指觸枯燥后馬上進(jìn)展下一層的粘貼; 在最終一層碳纖維布的外表均勻涂抹浸漬樹(shù)脂。 2、應(yīng)按以下步驟粘貼碳纖維板: 應(yīng)按設(shè)計(jì)要求的尺寸裁剪碳纖維板，按產(chǎn)品供給商供給的工藝規(guī)定配制粘結(jié)樹(shù)脂; 將碳纖維板外表擦拭干凈至無(wú)粉塵。如需粘貼兩層時(shí)，對(duì)底層碳纖維板兩面均應(yīng)擦拭干凈;。 將涂有粘結(jié)樹(shù)脂的碳纖維板用手輕壓貼于需粘貼的位置。 用橡皮滾筒順纖維方向均勻平穩(wěn)壓實(shí)，使樹(shù)脂從兩邊溢出，保證密實(shí)無(wú)空洞。 當(dāng)平行粘貼多條碳纖維板時(shí)，兩板之間空隙應(yīng)不小于5㎜;。 〔五〕外表防護(hù): 當(dāng)需要做外表防護(hù)時(shí)，并保證防護(hù)材料與碳纖維布片材之間有牢靠的粘結(jié)，一般承受噴、粘砂。 〔六〕施工安全及留意事項(xiàng): 1、碳纖維片材為導(dǎo)電材料，施工碳纖維片材時(shí)應(yīng)遠(yuǎn)離電氣設(shè)備及電源，或?qū)嵭欣慰康姆雷o(hù)措施。 2、施工過(guò)程中應(yīng)避開(kāi)碳纖維片材的彎折。 3、碳纖維片材配套樹(shù)脂的原料應(yīng)密封儲(chǔ)存，遠(yuǎn)離火源，避開(kāi)陽(yáng)光直接照耀。 4、樹(shù)脂的配制和使用場(chǎng)所，應(yīng)保持通風(fēng)良好。 5、現(xiàn)場(chǎng)施工人員應(yīng)實(shí)行相應(yīng)的勞動(dòng)保護(hù)措施。 〔七〕檢驗(yàn)與驗(yàn)收: 1、在開(kāi)頭施工之前，應(yīng)確認(rèn)碳纖維片材擴(kuò)配套樹(shù)脂類粘結(jié)材料的產(chǎn)品合格證、產(chǎn)品質(zhì)量出廠檢驗(yàn)報(bào)告，各項(xiàng)性能指標(biāo)應(yīng)符合以下規(guī)定的要求。 材料種類及一般要求: ①本條指出粘貼碳纖維片材加固方法所承受的材料種類，特別指出粘結(jié)材料應(yīng)為與碳纖維片材相配套的產(chǎn)品;原則上應(yīng)有試驗(yàn)資料證明粘結(jié)材料與配套碳纖維片材的粘結(jié)效果，這是為了避開(kāi)因粘結(jié)材料與碳纖維片材不配套而造成加固效果降低或加固失效。 ②本條為加固修復(fù)用材料的一般要求，碳纖維片材和配套粘結(jié)材料各自產(chǎn)品的性能必需符合本條的規(guī)定才能作為混凝土構(gòu)造加固修復(fù)用材料。 使用不符合本條規(guī)定的產(chǎn)品進(jìn)展構(gòu)造加固修復(fù)會(huì)導(dǎo)致加固失效甚至造成嚴(yán)峻事故。 碳纖維片材: ①本規(guī)程僅針對(duì)碳纖維布和碳纖維板兩種制品形式，統(tǒng)稱為碳纖維片材。 碳纖維布的計(jì)算厚度為理論計(jì)算值，而不是碳纖維布的實(shí)測(cè)厚度，由于碳纖維布質(zhì)地松軟，實(shí)測(cè)厚度離散性很大;碳纖維板的截面積指含樹(shù)脂板材的實(shí)測(cè)截面面積。 碳纖維板產(chǎn)品應(yīng)當(dāng)說(shuō)明纖維的體積含量。 常用碳纖維布的單位面積碳纖維質(zhì)量、截面面積及計(jì)算厚度見(jiàn)下表:常用碳纖維布的單位面積質(zhì)量、截面積及計(jì)算厚度。 纖維單位面積質(zhì)量 (g/mm3) 單位寬度的截 面積(mm2/m) 厚度t(mm) ×10-3 目前在混凝土構(gòu)造加固中，一般狀況下使用高強(qiáng)度型碳纖維片材，其抗拉強(qiáng)度是一般鋼筋的10倍左右，彈性模量略高于一般鋼筋的彈性模量。淘豆網(wǎng)2023-01-2921碳纖維布施工流程一、工藝流程 清理障礙物→放線、驗(yàn)線→清理粘布混凝土結(jié)構(gòu)面→配制涂刷底膠→混凝土結(jié)構(gòu)面找平→粘貼碳纖維布→表面防護(hù)→報(bào)驗(yàn) 二、施工流程 1、障礙物清理 1.1、根據(jù)現(xiàn)場(chǎng)實(shí)際情況予以清理，總的原則是方便施工為宜。 1.2、現(xiàn)場(chǎng)質(zhì)檢員核查清理狀態(tài)，合格后進(jìn)行下一步工序。 2、放線、驗(yàn)線 2.1、放出碳纖維布粘貼位置線點(diǎn)位置線。 2.2、現(xiàn)場(chǎng)技術(shù)員(工長(zhǎng))復(fù)核放線無(wú)誤后，方可開(kāi)始施工 3、清理粘碳纖維布混凝土結(jié)構(gòu)面 3.1、用角磨機(jī)打磨混凝土表面。 3.2、用吹風(fēng)機(jī)將混凝土表面浮塵吹掉。 3.3、請(qǐng)甲方、監(jiān)理、總包負(fù)責(zé)人，對(duì)打磨后的混凝土表面進(jìn)行驗(yàn)收。 4、配制并涂刷底膠 4.1、嚴(yán)格按照配套樹(shù)脂的主劑、固化劑所規(guī)定的比例稱量準(zhǔn)確，裝入容器，用攪拌器攪拌均勻，一次 調(diào)和量不應(yīng)過(guò)多，以在可使用時(shí)間內(nèi)用完為準(zhǔn)。 5、混凝土結(jié)構(gòu)面找平 5.1、構(gòu)件表面凹陷部位用環(huán)氧膩?zhàn)犹钇剑迯?fù)至表面平整。 在殘缺修補(bǔ)中使用環(huán)氧膩?zhàn)訒r(shí)，要在氣溫-5℃以上，相對(duì)濕度小于85%的條件下施工。 膩?zhàn)油抗魏?，表面仍存在的凹凸糙紋，應(yīng)再用砂紙打磨平整，轉(zhuǎn)角處修補(bǔ)為半徑不小于30mm圓弧。 6、粘貼碳纖維布 6.1、粘貼碳纖維材料之前，首先應(yīng)確認(rèn)粘貼表面干燥。 氣溫在-10℃以下，相對(duì)濕度RH85%時(shí)，如無(wú)有效措施不得施工。 為防止碳纖維受損，在粘貼之前應(yīng)用鋼直尺與壁紙刀按規(guī)定尺寸切斷碳纖維材料，每段長(zhǎng)度一般以不超過(guò)6m為宜。 為防止材料在保管過(guò)程中損壞，材料的裁切數(shù)量應(yīng)按當(dāng)天的用量裁切為準(zhǔn)。 碳纖維縱向接頭搭接長(zhǎng)度不得小于100mm。 該部位應(yīng)多涂樹(shù)脂，碳纖維橫向不需要搭接。 6.2、配制浸漬樹(shù)脂并均勻涂抹于所要粘貼構(gòu)件，抹膠厚度1～3㎜，中間厚，邊緣薄。 6.3、沿纖維方向多次滾壓，擠出氣泡，使浸漬樹(shù)脂完全浸透纖維布。 6.4、碳纖維布的表面均勻涂抹浸漬樹(shù)脂。 7、表面防護(hù)處理 7.1、若加固補(bǔ)強(qiáng)構(gòu)件需要防火時(shí)，可在樹(shù)脂固化后涂刷耐火涂層。 涂裝應(yīng)在樹(shù)脂初期固化后進(jìn)行，并應(yīng)遵守所用涂料的相關(guān)標(biāo)準(zhǔn)和施工規(guī)定。 8、報(bào)驗(yàn) 8.1、完成后，請(qǐng)監(jiān)理或總包驗(yàn)收。填寫(xiě)隱檢資料，工程質(zhì)量報(bào)驗(yàn)認(rèn)可單，請(qǐng)總包負(fù)責(zé)人、監(jiān)理簽字。 8.2、整理所有工程必須的資料移交給總包單位，以便整個(gè)工程資料的完整性。 三、施工質(zhì)量標(biāo)準(zhǔn) 1、主控項(xiàng)目: 粘貼碳纖維布必須符合設(shè)計(jì)要求及加固行業(yè)施工規(guī)范。 2、一般項(xiàng)目: 2.1、對(duì)于直徑在10mm以上30mm以下的空鼓，每平方米少于10個(gè)，可認(rèn)為合格; 2.2、若每平方米在10個(gè)以上，則認(rèn)為不合格，需進(jìn)行補(bǔ)修。 2.3、對(duì)于直徑在30mm以上的空鼓，只要出現(xiàn)，即認(rèn)為不合格，需進(jìn)行補(bǔ)修。 四、施工注意事項(xiàng) 1、粘貼碳纖維布安全注意事項(xiàng): 1.1、配套樹(shù)脂的甲、乙兩組份應(yīng)密封貯存，遠(yuǎn)離火源，避免陽(yáng)光直接照射; 1.2、操作人員應(yīng)穿工作服，戴好防護(hù)口罩; 1.3、施工場(chǎng)所應(yīng)配備各種必要的滅火器，以備救護(hù); 2、安全防護(hù)措施 2.1、危險(xiǎn)處，在邊沿處設(shè)置兩道護(hù)身欄桿，并應(yīng)于夜間設(shè)紅色標(biāo)志燈。 2.2、各施工用架嚴(yán)格按照腳手架安全技術(shù)防護(hù)標(biāo)準(zhǔn)和規(guī)范搭設(shè)。 3、消防管理措施 3.1、加強(qiáng)本工程場(chǎng)內(nèi)的消防工作保障施工生產(chǎn)能正常進(jìn)行，護(hù)國(guó)家和人民生命財(cái)產(chǎn)安全。 3.2、現(xiàn)場(chǎng)安置消防水桶、鐵鍬、鉤子、鏟子等消防用具。 3.3、建立各級(jí)消防責(zé)任制，制定消防制度，并監(jiān)督嚴(yán)格執(zhí)行。 3.4、建立明火申請(qǐng)用火證制度，施工現(xiàn)場(chǎng)禁止吸煙，控制火源。 經(jīng)驗(yàn)內(nèi)容僅供參考，如果您需解決具體問(wèn)題(尤其法律、醫(yī)學(xué)等領(lǐng)域)，建議您詳細(xì)咨詢相關(guān)領(lǐng)域?qū)I(yè)人士。百度經(jīng)驗(yàn)2016-12-0822粘接碳纖維加固施工工藝.pdf(1)工藝流程 被粘接結(jié)構(gòu)物表面處理→斷面修復(fù)→底層表面的涂布→不平面修整→碳纖維貼片施工 (2)施工工序概述 施工工序與步驟視結(jié)構(gòu)劣化狀況不同而有所差別。 一般情況介紹如下。 (如前的述)符合要求。 其中如果有缺陷要修復(fù) 平整，若有漏水現(xiàn)象要作止水、導(dǎo)水等處理。 總之，被粘結(jié)構(gòu)表面處理的好壞直接影響加 ，根據(jù)氣溫及施工粘接結(jié)構(gòu)件的具體情況決定涂敷的厚薄，特別 是冬季，氣溫低于5度不宜施工;雨天也不宜施工。 當(dāng)?shù)讓幽z固化后，用磨平機(jī)將凸起不 平處磨平，為下道工序作好準(zhǔn)備。 現(xiàn)場(chǎng)要注意通風(fēng)，作好勞動(dòng)保護(hù)。 (已做過(guò)品質(zhì)檢查)時(shí)，首先根據(jù)要求剪好(或用刀割)所需尺寸，為 了保管等方便一般以兩米長(zhǎng)為適。 最后進(jìn)行粘貼，粘貼時(shí)盡量不使空氣進(jìn)入粘接碳纖維片和膠粘劑之間，碳纖維片 搭接處要預(yù)留10cm以上。 貼好一層最好放置數(shù)小時(shí)，以達(dá)到脫泡、浸潤(rùn)的效果。 隨著結(jié)構(gòu) 膠粘劑反應(yīng)使粘度增高至固化，再涂第二層時(shí)就可達(dá)到良好的效果，冬季最好一天粘貼一 層。 在其固化時(shí)要防雨淋、防風(fēng)沙。 固化好后根據(jù)要求進(jìn)行表面涂裝，完成施工。 粘接碳纖維加固在我國(guó)只是近兩三年的事。 隨著研究工作的深入，應(yīng)用技術(shù)的推廣，此 項(xiàng)技術(shù)將會(huì)走向更廣闊的發(fā)展道路。 一、工藝概況 采用粘貼碳纖維片材加固修復(fù)鋼筋混凝土結(jié)構(gòu)、磚石砌體等結(jié)構(gòu)，具有高強(qiáng)度，不增加結(jié)構(gòu) 自重，張力均勻，不扭曲變形;優(yōu)良的耐久性及腐蝕性;施工現(xiàn)場(chǎng)沒(méi)有濕作業(yè)，施工十分方 便;工期比傳統(tǒng)的加固方法大大縮短等許多優(yōu)點(diǎn)。 (一)、結(jié)構(gòu)要求及加固形式 構(gòu)造要求: 1、當(dāng)碳纖維布沿其纖維方向需繞構(gòu)件轉(zhuǎn)角處粘貼時(shí)，轉(zhuǎn)角處的曲率半徑不應(yīng)小于20mm。 2、碳纖維布沿受力方向的搭接度不應(yīng)小于長(zhǎng)100mm，各位置應(yīng)相互錯(cuò)開(kāi)。 3、為保證碳纖維片材能可靠地與混凝土共同工作，必要時(shí)應(yīng)采取附加錨固措施。 (二)、碳纖維片材用于混凝土結(jié)構(gòu)的加固形式主要有: 1、在梁、板構(gòu)件的受拉面粘貼碳纖維片材進(jìn)行受彎加固，纖維方向應(yīng)與構(gòu)件軸向一致。 2、采用封閉式粘貼、U形粘貼或側(cè)面粘貼對(duì)梁、柱構(gòu)件進(jìn)行受剪加固，纖維方向宜與構(gòu)件軸向垂直。 3、采用封閉式粘貼形成的約束混凝土對(duì)柱進(jìn)行加固，纖維方向應(yīng)與柱軸向垂直。 4、當(dāng)有可靠依據(jù)時(shí)，碳纖維片材也可用于其它混凝土結(jié)構(gòu)構(gòu)件和受力形式的加固。 二、工藝流程定位放線--結(jié)構(gòu)表面處理--涂刷底層樹(shù)脂--結(jié)構(gòu)面找平處理--浸漬樹(shù)脂的配制與涂刷--碳纖維片材粘貼--表面防護(hù)--養(yǎng)護(hù)、檢驗(yàn) 三、施工要點(diǎn) (一)定位放線 首先認(rèn)真閱讀設(shè)計(jì)施工圖，結(jié)合現(xiàn)場(chǎng)，明確要加固的結(jié)構(gòu)范圍及部位。 然后彈出要加固部位 的纖維位置線，為便于混凝土基層處理，每邊位置線應(yīng)適當(dāng)放大2~3。 (二)混凝土表面處理 1、對(duì)被加固構(gòu)件表面的浮渣、裝飾層及剝落、疏松、腐蝕等劣化混凝土予以清除;對(duì)于不平的地方，首先由人工剔鑿處理，然后用修復(fù)材料對(duì)其凹凸不平處進(jìn)行修復(fù);嚴(yán)重不平的地方，應(yīng)分多次修補(bǔ)。 2、按設(shè)計(jì)要求，對(duì)存在的裂縫進(jìn)行灌縫或封縫處理。 3、用電動(dòng)工具將被粘貼混凝土表面打磨平整，去除表面浮漿、油污等雜質(zhì)，打磨1~2，直至完全露出新的混凝土面。 4、對(duì)轉(zhuǎn)角粘貼處進(jìn)行倒角處理，并成圓弧狀，圓弧半徑不應(yīng)小于20。 5、將打磨過(guò)的構(gòu)件表面，用無(wú)油壓縮空氣吹除粉塵，并保表面清持凈。 6、對(duì)于濕度較大的混凝土構(gòu)件，應(yīng)先進(jìn)行人工干燥處理，然后再進(jìn)行打磨處理。 (三)涂刷底層樹(shù)脂 1、采用人工或機(jī)械攪拌方法，將樹(shù)脂各組份分別攪拌均勻，使各組份無(wú)沉淀現(xiàn)象。 2、按照一定的比例，將兩種樹(shù)脂混合在一起并加以攪拌。 為防止氣泡的產(chǎn)生，攪拌時(shí)請(qǐng)以同一方向攪拌，大約攪拌十幾分鐘后，使各組份能夠混合均勻即可。 3、用滾筒將底層樹(shù)脂均勻抹于清潔的混凝土表面，不要漏刷，也不能太多。 4、當(dāng)用量太大時(shí)，應(yīng)分批量攪拌，以免一次攪拌太多而不均勻，造成浪費(fèi)。 (四)找平處理 1、在底層樹(shù)脂表面指觸干燥時(shí)，就可以對(duì)基層進(jìn)行找平處理。 2、按同樣的步驟，進(jìn)行找平材料的配制。 3、混凝土表面凹陷處用找平材料填補(bǔ)平整，且不應(yīng)有棱角。 4、轉(zhuǎn)角處應(yīng)用找平材料修復(fù)為光滑的圓弧，半徑不小于20。 5、待找平材料表面指觸干燥時(shí)即可進(jìn)行下一步工序施工。 (五)、浸漬樹(shù)脂的配制與碳纖維的粘貼 1、按以上步驟將浸漬樹(shù)脂配制好。 2、根據(jù)設(shè)計(jì)要求，按設(shè)計(jì)尺寸裁剪好碳纖維布。 3、將浸漬樹(shù)脂液均勻地涂抹于所要粘貼的部位。 4、用滾筒沿纖維方向多次滾壓，擠除氣泡，并使浸漬充分浸透碳纖維布。 5、重上述步驟可以粘貼多層碳纖維布。 6、在最后一層碳纖維布表面均勻涂抹于一層浸漬樹(shù)脂。 (六)、養(yǎng)護(hù)、檢驗(yàn) 1、在樹(shù)脂固化期間，應(yīng)避免對(duì)碳纖維片材
