碳纖維布粘貼技術(shù)規(guī)范是一套旨在確保碳纖維布在建筑和結(jié)構(gòu)工程中正確、有效應(yīng)用的技術(shù)指導(dǎo)文件。該規(guī)范涵蓋了從材料選擇、施工準(zhǔn)備到施工過程的各個(gè)環(huán)節(jié)，包括碳纖維布的裁剪、預(yù)處理、膠粘劑的使用、粘貼工藝以及固化和檢測等關(guān)鍵步驟。規(guī)范強(qiáng)調(diào)了施工過程中的質(zhì)量控制和安全措施，以確保碳纖維布能承受預(yù)期的載荷和環(huán)境影響，同時(shí)保障施工人員的安全。還對施工后的檢查、維護(hù)及性能評估提出了具體要求，以延長碳纖維布的使用壽命并提高其性能。通過遵循這些技術(shù)規(guī)范，可以確保碳纖維布在各種工程應(yīng)用中的可靠性和耐久性，從而提升整個(gè)結(jié)構(gòu)的性能和安全性。

碳纖維布粘貼技術(shù)規(guī)范

碳纖維布粘貼技術(shù)是一種常見的結(jié)構(gòu)加固方法，它涉及到一系列的技術(shù)規(guī)范和施工要求。以下是根據(jù)提供的搜索結(jié)果整理的關(guān)于碳纖維布粘貼的技術(shù)規(guī)范。

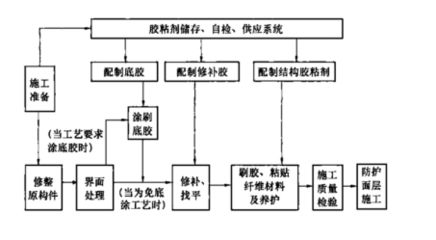

施工前的準(zhǔn)備工作

在開始粘貼碳纖維布之前，需要對被加固構(gòu)件的基面進(jìn)行處理?；娴幕炷翉?qiáng)度等級(jí)不應(yīng)低于C15，且應(yīng)具有良好的保護(hù)層，基面應(yīng)平整且具有一定強(qiáng)度。如果構(gòu)件表面有剝落、起皮、腐蝕、裂縫及嚴(yán)重碳化等現(xiàn)象，必須先進(jìn)行修復(fù)，并將粘貼基面打磨平整、清理干凈，確保不存在尖銳楞角和浮灰粉塵。

碳纖維布的粘貼要求

碳纖維布的粘貼應(yīng)采用薄布多層的粘結(jié)方法，使其與粘結(jié)材料充分浸潤，確保粘結(jié)效率。對于受彎構(gòu)件，宜在受拉區(qū)沿軸向平直粘貼碳纖維布進(jìn)行加固補(bǔ)強(qiáng)，并在主纖維方向的斷面端部進(jìn)行附加錨固處理。需要注意的是，不同膠粘劑之間的相容性、粘接性應(yīng)充分考慮，同一類型的膠粘劑粘接性較好，不同類型的膠粘劑粘接相容性需做預(yù)先的實(shí)驗(yàn)加以論證。

搭接與截?cái)嗟囊?/h2>

加固用的碳纖維布一般不宜采取沿主纖維方向的搭接，尤其是對受拉構(gòu)件和受彎構(gòu)件受拉區(qū)的加固。如果碳纖維布確需搭接，其搭接部位應(yīng)避開構(gòu)件應(yīng)力最大區(qū)段，搭接長度不應(yīng)小于100mm，且搭接端部應(yīng)平整無翹曲。多層搭接的各層接口位置不應(yīng)在同一截面上，每層接口位置的凈距宜大于200mm。

施工環(huán)境的要求

現(xiàn)場氣溫低于5°C及雨天或可能結(jié)露時(shí)，應(yīng)停止施工。這是因?yàn)榈蜏睾统睗竦沫h(huán)境會(huì)影響粘結(jié)劑的固化效果，從而降低加固效果。

材料性能指標(biāo)的要求

碳纖維布及其粘結(jié)劑的主要性能指標(biāo)應(yīng)滿足一定的要求。例如，碳纖維布的抗拉強(qiáng)度標(biāo)準(zhǔn)值、彈性模量、厚度等指標(biāo)應(yīng)符合設(shè)計(jì)要求。粘結(jié)劑的正拉粘接強(qiáng)度、拉伸剪切強(qiáng)度、彎曲強(qiáng)度等指標(biāo)也應(yīng)滿足相應(yīng)的標(biāo)準(zhǔn)。

施工過程的質(zhì)量控制

在施工過程中，應(yīng)嚴(yán)格遵守相關(guān)的技術(shù)規(guī)程和驗(yàn)收規(guī)定。例如，《碳纖維片材加固混凝土結(jié)構(gòu)技術(shù)規(guī)程》和《粘貼碳纖維復(fù)合材料加固混凝土工程施工與驗(yàn)收暫行規(guī)定(修訂本)》等文件中規(guī)定的各項(xiàng)要求都應(yīng)得到遵守。此外，每道工序完成后都應(yīng)進(jìn)行自檢工作，并請監(jiān)理進(jìn)場進(jìn)行工序驗(yàn)收，確保每一步驟都符合技術(shù)規(guī)范。

綜上所述，碳纖維布粘貼技術(shù)規(guī)范涵蓋了從施工前的基面處理到施工過程中的質(zhì)量控制等多個(gè)方面。這些規(guī)范旨在確保加固效果，延長結(jié)構(gòu)使用壽命，并保障施工安全。

碳纖維布加固效果評估方法

碳纖維布施工溫度控制技巧

碳纖維布與不同膠粘劑兼容性

碳纖維布加固工程案例分析

2012-04-24"
