影響粘鋼加固效果的因素有哪些?工程人快來看看!

優(yōu)質的粘鋼膠應具備良好的粘結性能、耐老化性能、觸變性、抗沖擊性能以及適宜的固化時間。 粘結性能直接決定了鋼板與混凝土之間能否形成牢固的結合，若膠粘劑的粘結力不足，在受力時容易出現(xiàn)鋼板剝離的情況，從而影響加固效果。 耐老化性能則關系到加固結構在長期使用過程中的穩(wěn)定性，抗沖擊性能夠保障加固部位在遭受意外沖擊時的可靠性。 說到這，就不得不提到粘鋼膠中一項很重要的參數(shù)性能，那就是膠體的觸變性，當我們在傾斜或垂直的平面上進行粘鋼加固工作時，需要膠體的流動性盡量不要太大，否則容易污染基材表面，同時也會造成膠料的浪費。 而觸變性好的粘鋼膠恰好能滿足這方面的需求，它既能降低施工難度，減少材料浪費，又能保證涂刷均勻，確保加固質量。 鋼板的選材和處理也對粘鋼加固效果產(chǎn)生良好的影響。 鋼板的材質應具有高強度性，以適應加固后的受力要求。 在使用前，鋼板表面的處理至關重要，需要進行除銹、打磨等工序，去除表面的氧化層和雜質，增加其與膠粘劑的接觸面積和粘結力。 施工工藝的規(guī)范性同樣不容忽視。 施工過程中的表面清潔、膠粘劑的涂抹均勻度、鋼板的粘貼壓力和位置精度等環(huán)節(jié)都直接影響加固效果。 例如，混凝土表面的灰塵、油污等若未清理干凈，會降低膠粘劑與混凝土的粘結強度;膠粘劑涂抹不均勻會導致局部粘結力不足;粘貼鋼板時施加的壓力不夠或位置偏差，都可能影響加固的整體性能。 混凝土基層的狀況也是一個關鍵因素。 混凝土基層的強度、平整度和裂縫情況等都會對粘鋼加固效果產(chǎn)生影響。 強度較低的混凝土基層可能無法提供足夠的支撐力，平整度差會影響鋼板與基層的貼合緊密程度，而存在的裂縫若未得到妥善處理，可能會在加固后繼續(xù)擴展，削弱加固效果。 環(huán)境條件也是影響粘鋼加固效果的重要方面。 溫度、濕度等環(huán)境因素會影響膠粘劑的固化速度和性能。 在過高或過低的溫度下施工，可能導致膠粘劑固化不完全或性能下降;濕度過大可能會影響膠粘劑與基層的粘結，從而降低加固效果。 綜上所述，影響粘鋼加固效果的因素眾多，包括粘鋼膠的質量、鋼板選材與處理、施工工藝、混凝土基層狀況、環(huán)境條件以及加固設計等。 在進行粘鋼加固工程時，必須充分考慮這些因素，嚴格控制各個環(huán)節(jié)的質量，以確保加固效果達到預期目標，保障建筑結構的安全和穩(wěn)定。 1.軸壓比與框柱截面在超高層建筑中，控制豎向構件截面，是各方都密切關注的結構設計要點。 豎向構件截面由抗側系統(tǒng)及重力系統(tǒng)共同決定。

粘鋼膠:混凝土結構的神奇加固材料

粘鋼膠作為一種先進的材料，在混凝土結構加固領域中發(fā)揮著非凡的作用。 利用粘鋼膠進行加固處理，可以有效地提高混凝土結構的承載能力和抗震性能，延長建筑物的使用壽命。 與傳統(tǒng)的加固材料相比，粘鋼膠具有諸多優(yōu)勢。 首先，粘鋼膠施工方便快捷，不僅不會對原有結構造成二次破壞，還能夠適應各種復雜的施工環(huán)境。 其次，粘鋼膠具有出色的抗腐蝕性能，可以在潮濕、腐蝕性氣候條件下長期使用，有效預防混凝土結構的進一步損壞。 此外，粘鋼膠具有優(yōu)異的耐久性和可靠性，能夠在長期使用過程中保持穩(wěn)定的性能，為建筑物提供可靠的保護。 粘鋼膠在實際工程中取得了顯著的成果。 許多城市的橋梁、大型工廠和高層建筑等結構，在使用粘鋼膠進行加固后，都取得了良好的效果。 通過加固處理，這些建筑物的結構安全性得到了顯著提升，為人們的生活和工作提供了更加穩(wěn)定和安全的環(huán)境。 然而，粘鋼膠作為一種先進的加固材料，仍然需要更多的研究和實踐來不斷完善和推廣。 科學家們正在進一步探索其在不同環(huán)境和應用場景下的性能，以及與其他材料的協(xié)同效應。 液體混凝土表面增強劑施工簡單一噴即可 回彈法:是用一彈簧驅動的重錘，通過彈擊桿(傳力桿)，彈擊混凝土表面，并測出重錘被反彈回來的距離，以回彈值(反彈距離與彈簧初始長度之比)作為與強度相關的指標，來推定混凝土強度的一種方法。 由于測量在混凝土表面進行，所以應屬于一種表面硬度法，是基于混凝土表面硬度和強度之間存在相關性而建立的一種檢測方法 道路起砂硬化劑團隊研發(fā)質量可靠 祥煥砼Z2混凝土硬化劑專為解決混凝土地面、墻面起灰、起砂、強度不夠等問題而研制。 是一種有著獨特配方的水性復合新型材料，能滲透混凝土表層3-10mm，與混凝土中的游離物質發(fā)生一系列復雜的化學反應，形成一種三維網(wǎng)狀的致密整體，從而大幅度提高混凝土的表層強度，達到硬化基層，防治起砂、起灰的效果，使用壽隧道混凝土提高強度降低碳化必備混凝土增強劑 隨著水泥及混凝土技術的不斷發(fā)展和進步，尤其是近年來高性能混凝土，早強混凝土，高強混凝土及預拌混凝土的廣泛應用，在各個方面重視混凝土質量的同時，許多施工單位卻對混凝土額養(yǎng)護問題沒有引起只夠的重視，因而產(chǎn)生種種不良的影響，造成混凝土后期強度不足，引發(fā)工程質量問題。 混凝土養(yǎng)護的目的是為了保護混凝土的正 祥煥砼加固專用砂漿抗壓強度高操作簡單固化快 祥煥砼Z30聚合物修補砂漿(雙組份)一、用途1.用于混凝土表面缺損的修補加固、凹凸表面的抹平;2.保護層的加厚、舊混凝土表面處理等;3.本產(chǎn)品為"公路、橋梁修補找平加固"使用的聚合物砂漿4.提高混凝土的耐久性，延長混凝土使用壽命，阻止以水為載體的酸、堿、鹽、CO2、SO3 混凝土后期強度過低涂刷混凝土增強劑祥煥砼 混凝砼后期強度過低外界因素如果正常，那就是水泥有問題。

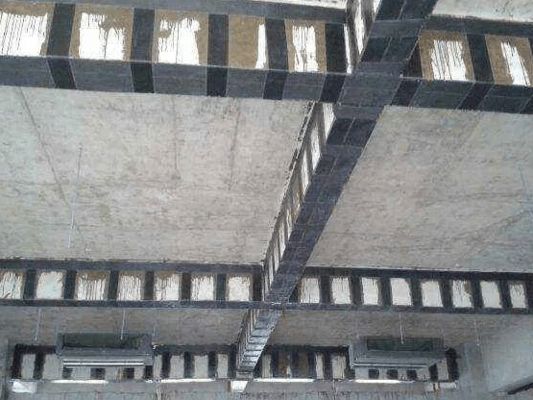

碳纖維布加固對比粘鋼膠加固有什么不同?

碳纖維布加固和粘鋼膠加固是兩種不同的加固方式它們在加固原理施工工藝材料性能等方面存在一些差異本文將分別介紹這兩種加固方式的優(yōu)勢和應用并對其優(yōu)缺點進行比較碳纖維布加固是一種利用碳纖維布粘貼在混凝土結構表面通過碳纖維浸漬膠使碳纖維布與混凝土等結構緊密結合共同承受荷載的加固方法這種加固方法一碳纖維布具有以下優(yōu)勢高強度高剛度碳纖維布具有高強度高剛度的特點可以有效地提高結構的承載能力和剛度減小結構的變形和裂縫施工簡便碳纖維布可以隨意裁剪和粘貼施工 1、強度和剛度:碳纖維布加固和粘鋼膠加固都可以提高結構的強度和剛度，但碳纖維布具有更高的抗拉強度和彈性模量，因此在抗拉和抗彎方***有更好的性能。 而粘鋼膠加固的強度取決于鋼板和粘膠劑的性能，因此需要選擇高強度粘膠劑和高品質的鋼板。 2、施工工藝:碳纖維布加固的施工工藝相對簡單，只需要將碳纖維布粘貼在結構表面即可。 而粘鋼膠加固需要先對鋼板進行加工和除銹處理，然后再進行粘貼，施工步驟相對較多，但粘鋼膠加固的施工速度較快，且對小型構件的加固比較方便。 碳纖維布加固和粘鋼膠加固各有其優(yōu)缺點，具體選擇哪種加固方式需要根據(jù)工程實際情況和設計要求來決定。 在實際應用中，需要根據(jù)結構的受力特點、尺寸、重量等因素進行綜合考慮，選擇最適合的加固方式。 同時，也需要注意施工質量和材料質量，保證工程的安全性和耐久性。 聯(lián)系方式 若電話無人接聽: 1、咨詢產(chǎn)品信息點擊在線咨詢留言 2、加盟該品牌請點擊底部加盟按鈕

粘鋼加固

概要:粘鋼加固作為一種傳統(tǒng)的加固方法，在粘剛加固時，要與粘鋼膠配套使用的，這樣才能起到應有的加固效果。 在處理房屋的質量問題時，施工單位在承接了房屋的加固工程之后，他們也會根據(jù)房屋實際存在的質量問題選擇針對性的方法對房屋的損傷位置進行處理施工。 在處理房屋的質量問題時，很多施工單位都會使用粘鋼加固法，在使用粘鋼法處理建筑物的質量問題時，如何保證粘鋼加固施工質量粘鋼加固施工質量又與哪些因素有關呢下面加固之家就與大家分享一下保證粘鋼加固施工質量的因素。 在處理房屋的質量問題時，很多施工單位都會使用粘鋼加固法，在使用粘鋼法處理建筑物的質量問題時，務必要選擇使用合適的材料，其中粘鋼膠能否優(yōu)勝選擇至關重要。 概要:房屋是我們?nèi)粘＞幼〉牡胤絹淼?，房屋如此重要，當房屋出現(xiàn)質量問題的時候，需要及時做好房屋加固工作。 在房屋加固工程中，保證居住安全的基礎之上再提高建筑物的抗震性能和穩(wěn)定性，比較好的方式就是粘鋼加固，而粘鋼加固又離不開粘鋼膠的使用，粘鋼膠與粘鋼加固是密不可分的。 其實，好的粘鋼膠具備的能力是很多的，為了房屋的安全，又想達到提高房屋使用能力的要求，優(yōu)質的粘鋼膠必不可少。 下面加固之家粘鋼加固選擇優(yōu)質的粘鋼膠。 粘鋼加固出現(xiàn)空鼓有什么危害怎么避免空鼓 概要:粘鋼加固，作為建筑加固工程常用的技術之一，然而，卻因為粘鋼空鼓的問題存在讓施工方頭疼。 首先粘鋼加固施工完后，怎么去檢測它是否有空鼓情況出現(xiàn)呢加固之家技術人員建議在粘鋼施工完成后進行檢測，空鼓檢測通過錘擊法或其他方法進行，要求有效粘接面積不應小于總粘貼面積的95%。 當單個空鼓面積不大于10000平方毫米時，可采用鉆孔注射法充膠修復，而單個空鼓面積大于10000平方毫米時，應揭去重貼并重新檢查驗收。 查看詳情多年粘鋼加固經(jīng)驗，告訴你它可不可靠! 概要:結構加固，選用粘鋼加固可靠嗎有一些甲方/業(yè)主，在接到設計公司的圖紙后，他們認為粘鋼加固可能比不上碳纖維可靠，不知道大家怎么看!作為加固公司，我們認為粘鋼加固已經(jīng)在國內(nèi)有過大量加固工程中實踐成功案例，也成為大部分加固公司使用的加固技術之一，它的靠譜程度也是顯而易見的。 今天我們加固之家就跟大家說說粘鋼加固有到底靠不靠譜! 查看詳情粘鋼加固在老舊房屋改造加固上的應用案例 概要:粘鋼加固的基本定義是:用粘膠劑將鋼板和需要加固的構件粘一起，這種方法在很多農(nóng)村老舊房屋或者是自建房功能改造上都有機會看到，橋梁工程的加固補強也常用到此方法。 粘鋼加固技術中的粘鋼膠扮演著什么角色你知道嗎。

粘鋼加固法

概要:粘鋼加固法，是怎么一回事粘鋼加固法是一種建筑結構工程的房屋加固技術。 用特制的結構膠黏劑，將鋼板粘貼在鋼筋混凝土結構表面，能達到加固和增強原結構強度和剛度的目的。 在建筑加固行業(yè)中，粘鋼加固施工工藝是比較常見，同時也是大家都非常熟悉和了解的一種房屋加固方法，使用這種加固方法對建筑物進行加固補強施工時，由于此法在我國建筑加固行業(yè)存在和應用多年，所以對于多數(shù)的施工單位而言，都早已經(jīng)熟悉掌握此種加固方法的操作核心技能，也能把握施工重點，確保在各個環(huán)節(jié)都能取得優(yōu)勝的施工效果。 下面加固之家就與大家分享一下粘鋼加固法 概要:現(xiàn)在建筑加固行業(yè)的施工工藝越來越多，既有新型的加固方法，也有傳統(tǒng)的加固方法。 新的加固方法出現(xiàn)，給加固行業(yè)帶來很好的補充，不過一些傳統(tǒng)的加固方法依舊被廣泛應用于建筑加固領域，比如，建筑粘鋼加固法。 在針對性的處理有質量問題的建筑物時，使用的加固方法有所不同的話，加固結束之后所能取得的施工效果也會存在顯著的差異。 查看詳情房屋加固需要了解粘鋼加固法的優(yōu)缺點 概要:在房屋加固工程，粘鋼加固是一種常用的加固方法來的，應用也十分廣泛。 粘鋼加固亦稱粘貼鋼板加固，采用結構膠粘劑將薄鋼板粘貼于原構件的混凝土表面，使之形成具有整體性的復合截面，以提高其承載力的一種直接加固方法。 房屋加固采用粘鋼加固時，需要了解粘鋼加固法的優(yōu)缺點，這樣更有利于加固施工的完成。 下面加固之家就給大家介紹一下粘鋼加固法的優(yōu)缺點。

粘鋼加固

2、加固方案設計 2.1柱子的加固:考慮到柱混凝土強度達不到設計要求，柱子承載力和軸壓比達不到規(guī)范要求，混凝土柱子加固采用鋼板粘貼到梁底或板底與原柱連成一個整體，不僅提高了柱的承載力，滿足了軸壓比，而且能有效提高混凝土的變形應力，改善柱的延性。 2.2梁的加固，加固粘貼采用兩種形式，梁底或梁側。 2.3邊跨邊支座主梁加固 邊跨邊支座主梁按鉸接節(jié)點進行加固設計。 先在柱上粘貼3mm厚鋼板一塊，鋼板上再粘貼6mm厚鋼板一塊，尺寸均為600mm×300mm，并以膨脹螺栓穿過鋼板錨入柱內(nèi);再選擇6mm厚等腰直角三角形腋板兩塊焊接在柱子所粘貼鋼板上，腋板尺寸為600mmx600mm，后在梁端底部粘貼3mm厚鋼板一塊，尺寸為600mm×300mm，使梁端通過鋼板支承于腋板上。 2.4中柱兩側主梁加固該工程框架主梁為連續(xù)梁，框架柱側面凸出于梁側面梁上支承著樓板，應在其上部兩側面繞過柱粘貼鋼板，如圖7所示，設計鋼板起坡為1:3。 鋼板寬度控制在100mm以下，為加強鋼板粘貼效果，在鋼板彎折處設墊板，用錨栓固緊，鋼板與梁柱交角部形成的三角形空隙用環(huán)氧砂漿填實。 粘鋼加固應由施工隊伍施工，其施工必須嚴格按工藝流程進行，工藝流程如下:粘貼面處理→加壓固定及卸荷系統(tǒng)準備(根據(jù)實際情況和設計要求，卸荷步驟有時省去)→膠粘劑配制→涂膠和粘貼→固化、卸加壓固定系統(tǒng)→檢驗→維護在滿足上述工藝的同時，尚應控制粘貼鋼板的時間間隔，保證粘鋼的固化養(yǎng)護。 3.2操作要點(1)粘貼面處理混凝土面應鑿除粉飾層，油垢、污物，然后用角磨機打磨除去1-2mm厚表層，較大凹陷處用找平膠修補平整，打磨完畢用壓縮空氣吹凈浮塵，后用棉布沾清洗劑拭凈表面，待粘貼面干燥后備用。 鋼板粘貼面應用角磨機進行粗糙、除銹處理，直至打磨出現(xiàn)光澤，使用前若潔凈僅用干布擦拭即可。 否則可用棉布沾清洗劑拭凈表面，待干燥后備用。 該工序所用主要物資:護目鏡、防塵口罩、沖擊電錘及扁鏟、手錘、角磨機、金剛石磨片、砂輪片、空壓機、棉布、清洗劑。 (2)加壓固定及卸荷系統(tǒng)準備(根據(jù)實際情況和設計要求，卸荷步驟有時省去)加固構件所承受的活荷載如人員、辦公機具宜暫時移去，并盡量減小施工臨時荷載。 加壓固定宜采用千斤頂、墊板、**桿所組成的系統(tǒng)，該系統(tǒng)不僅能產(chǎn)生較大壓力，而且加壓固定的同時卸去了部分加固構件承擔的荷載，能更好的使后粘鋼板與原構件協(xié)同受力，加固效果好，施工效率較高。 加壓固定也可采用膨脹螺栓、角鋼、墊板所組成的系統(tǒng)，該系統(tǒng)需要在加固構件上合適位置鉆孔固定膨脹螺栓，僅能產(chǎn)生較小壓力，不能產(chǎn)生卸荷效果，適合側面鋼板的粘貼。 (3)膠粘劑配制建筑結構膠為A、B兩組份，取潔凈容器(塑料或金屬盆，不得有油污、水、雜質)和稱重衡器按說明書配合比混合，并用攪拌器攪拌約5-10分鐘至色澤均勻為止。 該工序所用主要物資:攪拌器、容器、衡器、膩刀、手套。 (4)涂膠和粘貼膠粘劑配制好后，用膩刀涂抹在已處理好鋼板面上(或混凝土表面)，膠斷面宜成三角形，中間厚3毫米左右，邊緣厚1毫米左右，然后將鋼板粘貼在混凝土表面，用準備好的固定加壓系統(tǒng)固定，適當加壓，以膠液剛從鋼板邊縫擠出為度。 (5)固化、卸加壓固定系統(tǒng)該工序所用主要物資:扳手、手套、時鐘、溫度計。 (6)檢驗JGN-G型結構膠操作性能較好，正常操作可達到**的飽滿度。 若錨固區(qū)有效粘結面積少于90%，非錨固區(qū)有效粘結面積少于70%，應剝離鋼板，重新粘貼。 對重要構件也可采用載荷檢驗，一般采用分級加載至正常荷載的標準值，檢測結果較直觀、可靠，但費用較高，耗時也較長。 需要千斤頂或配重(常用沙袋、磚塊)、百分表、裂縫顯微鏡、衡器。 (7)維護加固后鋼板宜采用20mm厚M15水泥砂漿抹面保護，也可采用涂防銹漆保護，以避免鋼材的腐蝕。 4、施工應注意的問題 要使粘鋼加固成功，特別要保證加固施工的質量，除遵循一般施工原則外，結合該工程特點，施工中應注意如下幾點: 4.1膠結劑本身質量是粘鋼加固成功與否的關鍵，因此必須嚴格控制膠結劑質量，膠結劑必須是高強度，耐久性好，具有一定彈性的，其強度必須要大于相應所加固構件強度。 為確保膠結劑質量，本工程采用國家***廠家產(chǎn)品，并由施工單位與本人共同見證抽樣送檢合格后方行施工。 4.2為保證粘貼鋼板牢固有效，須控制鋼板寬度和厚度(寬不宜大于100mm，厚宜在3mm)而框架主梁某些部位所需補強的鋼板截面面積較大，須采用兩層或多層粘貼(即鋼板上貼鋼板)。 4.3膠貼劑粘貼時用抹刀同時涂抹在已處理好的混凝土表面和鋼板上，厚度1-3mm，中間厚邊緣薄為宜，粘好鋼板后，必須嚴格保證無空鼓，否則應剝下鋼板，補膠、重新粘貼。

粘鋼加固

一、特點 1、施工簡便、快捷、基本不增加被加固構件斷面尺寸和重量。 2、鋼板端部錨固非常重要，處理不當易出現(xiàn)撕脫現(xiàn)象，屬脆性破壞。 3、加固鋼板宜在2~6mm之間，若此厚度不能滿足設計要求，可用濕式外包鋼法或粘碳纖維法。 4、基層溫度在5以下時使用粘鋼法需輔以升溫措施，加快固化 5、若加固梁柱鋼板較厚時，建議采用外包鋼法。 此方法在增層及抗震加固中經(jīng)常使用。 6、當原構件處于高應力狀態(tài)時，宜采用卸荷方案，消除新舊材料的應變不同步。 7、框架節(jié)點負彎矩段構造較難處理，建議采用局部調幅法，盡量**粘貼梁底。 1、適用于承受靜力作用的一般受彎及受拉構件。 2、使用環(huán)境溫度不過5~60，相對濕度不大于70%及無化學腐蝕的使用條件為限，否則應采取有效的防護措施。 3、當構件混凝上強度等級低于Cl5時，不宜采用本法加固。 三、工藝原理和設計規(guī)定1、加固機理是將鋼板采用高性能的環(huán)氧類粘接劑粘結于混凝土構件的表面，鋼板與混凝土形成統(tǒng)一的整體，利用鋼板良好的抗拉強度達到增強構件承載能力及剛度的目的。 2、設計規(guī)定受彎構件正截面受拉區(qū)加固，可采取在受拉區(qū)表面粘結鋼板方法受拉鋼板在其加固點外的錨固粘結長度入通過計算確定若鋼板粘結長足錨固粘結長度L的規(guī)定，可在鋼板的端部錨固區(qū)粘結U型箍板，此時，錨固區(qū)的長度應滿足相應的規(guī)定當構件斜面受剪承載力不足時，可粘結并聯(lián)U型箍板進行加固受彎構件正截面受壓區(qū)加固，可在受壓區(qū)梁兩側粘結鋼板連續(xù)梁支座處負彎矩受拉區(qū)的加固，應根據(jù)該區(qū)段有無障礙物，分別采用不同的粘鋼方法根據(jù)不同的加固要求，采用綜合加固的粘鋼方法 四、工藝流程及操作要求 1、工藝流程鋼板制作→基底處理→卸荷→配膠→粘貼→固定及加壓→固化→檢驗→防腐處理 2、操作要點。 鋼板制作，按設計圖紙要求，根據(jù)混凝土構件的實際尺寸對鋼板進行下料、成型、鉆孔(鉆孔以混凝土構件上螺栓孔位置為準) 基底處理，表面處理包括加固構件結合面處理及鋼板貼合面處理。 對于混凝土構件結合面，應根據(jù)構件表面的新舊程度，堅實程度，干濕程度，分別按以下情況處理:a.對表面有浮油污物的混凝土構件的粘合面，應先用硬毛刷沾稀釋劑刷除表面浮油污物，后用冷水沖洗，再對粘合面進行打磨，除去2~3mm厚表層，直至露出新面，并用壓縮空氣吹除粉粒。 粘鋼加固【電話申工】是在加固鋼板及混凝土表面涂刮膏狀建筑結構膠，在結構膠凝膠硬化前將鋼板和混凝土粘合固定，因此施工較簡單，但粘貼鋼板厚度不能太厚(不過5mm，較好2-3mm)，且單塊鋼板面積較小，配膠、涂膠、固定等施工操作要求在膠的可操作時間(一般約為40分鐘)內(nèi)全部完成。 2.2灌注法粘鋼加固 是先將加固鋼板固定在混凝土上，將鋼板與混凝土邊緣密封后再向鋼板與混凝土的間隙中壓注流體狀結構膠，因此施工略復雜，但加固鋼板厚度可較大(可過5mm)，且單塊加固鋼板面積可較大(施工基本不受膠液可操作時間限制)。 一般受彎及受拉構件的外部灌注粘貼大面積鋼板加固;構件長期工作環(huán)境溫度≤70;構件混凝土強度等級>C15。 準備工作→鋼板上鉆孔→混凝土中相應位置鉆孔→表面處理→固定鋼板→留排氣孔→周邊密封→配膠→壓力灌膠→固化→檢驗→防腐處理 2.2.3灌注粘鋼加固施工要點: 1準備工作準備好腳手架、灌漿設備、打磨設備、鉆孔設備、配膠用具等，為灌注粘貼施工做好準備工作。 2鋼板上鉆孔在鋼板上鉆膨脹螺栓孔和注膠孔，一般每平方米可設固定螺栓孔6-7個，注膠孔3-4個。 注膠孔的大小應與灌漿嘴相匹配，并保證注膠孔周邊能密封。 3混凝土中相應位置鉆孔把鋼板緊靠粘合面，在混凝土上相應位置鉆固定膨脹螺栓孔。 也可用放樣的方法確定混凝土中的固定孔位置。 4表面處理鋼板及混凝土粘貼面進行表面處理，應認真進行。 鋼板應進行除銹、打磨處理，混凝土粘合面應進行打磨或鑿毛處理。 具體方法可參見涂刮粘鋼加固。 5固定鋼板將鋼板托起懸掛在各螺栓上，擰緊螺母。 為控制注膠層的厚度，可在每個緊固螺栓孔周圍塞墊一定厚度的墊片。 6留排氣孔在灌漿粘貼面周邊每隔0.5米左右插入一軟管作為排氣管，鋼板周邊各角都應設置排氣管，傾斜或垂直安裝的鋼板只需在*邊設置排氣管。 7周邊密封按推薦配膠比例稱取并調配封口膠，用抹刀將鋼板周邊縫隙、膨脹螺栓及注漿嘴周圍間隙用封口膠密封，不允許出現(xiàn)密封不嚴現(xiàn)象。 封口膠在25時的可操作時間約為60分鐘，可根據(jù)施工具體情況確定每次配膠量，以免造成不必要浪費。 密封施工一天(25)后即可進行灌漿粘貼施工. 8配膠配膠前對灌注膠兩組分進行充分的上下攪拌。 根據(jù)估計的用膠量按推薦配膠比例準確稱取A、B兩組分，用膠料攪拌器攪拌均勻后倒入灌漿容器。

粘鋼加固施工:環(huán)境要求與注意事項

粘鋼加固是一種常見的結構強化方法，但其施工環(huán)境對于工程質量至關重要。 以下是在進行粘鋼加固時應遵循的環(huán)境要求和關鍵注意事項:。 1.環(huán)境溫度與濕度: 施工時，環(huán)境溫度應保持在5~35℃的范圍內(nèi)，以確保粘鋼膠在理想的溫度條件下固化。 同時，環(huán)境濕度不應超過90%，過高的濕度可能影響粘合劑的性能。 2.混凝土表面溫度: 粘貼部位混凝土表面溫度是另一個需要特別注意的因素。 確?；炷帘砻鏈囟炔怀^35℃，以避免粘貼過程中膠水的異常固化。 高溫可能導致膠水失去一些粘結強度，影響加固效果。 3.混凝土表層含水率: 混凝土的含水率直接關系到粘合劑的粘附性。 在施工前，粘貼部位混凝土表層的含水率不應大于4%。 過高的含水率可能減弱粘鋼膠粘結能力，從而影響結構的強化效果。 4.仔細檢測與監(jiān)控: 在施工過程中，應該仔細檢測和監(jiān)控施工環(huán)境的各項參數(shù)。 使用溫濕度計等儀器確保施工環(huán)境始終處于合適的范圍內(nèi)，從而保證粘鋼加固工程的順利進行。 5.合理安排施工時間: 由于環(huán)境條件受季節(jié)和氣候的影響，合理安排施工時間也是非常重要的。 選擇氣溫適中、濕度適宜的季節(jié)進行加固工程，可以最大限度地確保環(huán)境條件的穩(wěn)定性。 粘鋼加固施工環(huán)境的合理控制是確保工程質量和長期穩(wěn)定性的關鍵。 通過精確監(jiān)測和合理的防范措施，可以有效應對環(huán)境因素對工程施工的不利影響，從而保障結構加固工程的順利實施。

粘鋼加固膠 性能特點 耐老化 耐酸 耐堿 耐水性能好

粘鋼膠特點: 1.粘合劑具有較好的粘合力。 在加固房屋的過程當中，切合實際有針對性地開展，實際效果會好很多。 這種狀態(tài)是粘合劑的最佳選擇之一。 2.粘鋼膠的耐老化性、介質性、耐水性、抗沖擊性、抗震性、抗疲勞性和抗氧化性都經(jīng)過了嚴格的測試。 不論是季節(jié)變換或是氣溫變化，質量穩(wěn)定的粘鋼膠加固效果確實不錯。 這種狀態(tài)的粘鋼膠符合各方面的性能檢驗標準，并有相應的檢驗報告，是粘鋼膠的優(yōu)秀選擇之二。 3.優(yōu)質粘合劑是使用改性環(huán)氧樹脂，對人體友好，對環(huán)境友好，無異味，也是用戶的基本安全保障。 4.固化條件寬松，可在常溫接觸壓力下固化; 早報:尤文0-1負多賽1場距榜首7分;切爾西3-1補時逆轉升至第十直接拉開差距!尤文近3輪只拿1分，同期國米3輪全勝&連克尤文羅馬 應國家法律要求，使用互聯(lián)網(wǎng)服務需完成實名驗證。 為保障您賬號的正常使用，請盡快完成手機驗證，感謝您的理解和支持! 早報:尤文0-1負多賽1場距榜首7分;切爾西3-1補時逆轉升至第十單賽季意甲客場擊敗尤文和米蘭，烏迪內(nèi)斯是近10年第3隊。

廠房粘鋼加固法_影響

廠房粘鋼加固的特點: 1、加固后占用空間小，不影響室內(nèi)正常使用功能。 2、施工簡便，快捷，不影響結構外形。 3、養(yǎng)護周期短，常溫下24小時可拆除夾具或支撐，3天后可受力使用。 4、環(huán)境溫度小于60，相對濕度70%，無化學腐蝕。 1、粘結鋼板厚度2-6為宜。 2、構件混凝土強度等級不低于C15。 3、提高結構承載力加固，如墻體開洞加固，梁、柱加固。

粘鋼膠 混凝土結構粘鋼加固 提高構建承載能力

粘鋼膠系A、B雙組分環(huán)氧樹脂類結構膠，是一種適用于鋼與鋼，鋼與混凝土之間的專用膠種，主要用于需高強粘結面的灌注施工。 將處理后的鋼板粘貼在需要加固的混凝土構件表面，使鋼板與混凝土結構形成一個整體共同受力。 當有房屋加固需求時，可以應用的加固措施可不是單一的，但是為何對比來看，粘鋼法持續(xù)多年來一直都很受歡迎呢這得提到粘鋼技術的優(yōu)勢表現(xiàn)。 1、操作簡單，施工環(huán)節(jié)難題少;2、效率高，可以縮短工期，迅速完工;3、效果顯著，使用此法處理建筑物，對于房屋的多種棘手問題都能迎刃而解;4、施工期間噪音小，不會擾民，可以讓工程進展更為順利;5、工程造價低廉，這也是多數(shù)客戶會要求施工單位在可行情況下選用此法補強房屋的主要原因。 粘鋼加固注意事項:對于濕度較大的混凝構件或齡期在三個月內(nèi)的混凝土構件，因一般樹脂類膠粘劑在潮濕的基層上粘結強度會大幅度降低，故除滿足上述要求外，尚須進行人工干燥處理; 海參多少錢一斤資深漁民告訴你，海參并不貴!喬丹體育鋒刺7家族全新上線，引爆籃球愛好者熱情 應國家法律要求，使用互聯(lián)網(wǎng)服務需完成實名驗證。 為保障您賬號的正常使用，請盡快完成手機驗證，感謝您的理解和支持! 011卷不動了曾頭頂首富光環(huán)，這兩家老牌超市陷退市、破... 高顏值聊天交友，遇見就別錯過! "內(nèi)戰(zhàn)"風險劇增!和美國國土安全部沖突后，得州:有權這么做 復旦校友會的救濟根本沒用!。

濕式外包鋼加固

概要:濕式外包鋼加固，外包型鋼與構件之間是采用乳膠水泥粘貼或環(huán)氧樹脂化學灌漿等方法粘結，以使型鋼架與原構件能整體工作共同受力。 濕式外包鋼加固受力可靠、施工簡便、現(xiàn)場工作量較小，但其用鋼量較大，且不宜在無防護的情況下用于60以上高溫場所。 查看詳情外包鋼加固法分干式和濕式兩種情況 概要:外包鋼加周法分干式和濕式兩種情況:(1)、濕式外包鋼法足在型鋼與原構件之間用乳膠水泥或環(huán)氧樹脂等粘結，使新舊材料之間有較好的協(xié)同工作能力，其整體性好，但濕作業(yè)工作甚大;(2)、干式外包鋼法是型鋼與原構件之間無任何粘結，有時雖填以水泥砂漿，但并不能確保結合面剪力和拉力的有效傳遞，型鋼與原構件不能整體工作，彼此只能單獨受力。 與濕式外包鋼相比，干式外包鋼施工更為簡便，但承載力提高不如濕式外包鋼有效。 概要:外包鋼加固法是一種以角鋼外包于構件四角，角鋼之間用綴板連接的加固方法。 外包鋼加周法分干式和濕式兩種情況:(1)、濕式外包鋼法足在型鋼與原構件之間用乳膠水泥或環(huán)氧樹脂等粘結，使新舊材料之間有較好的協(xié)同工作能力，其整體性好，但濕作業(yè)工作甚大;(2)、干式外包鋼法是型鋼與原構件之間無任何粘結，有時雖填以水泥砂漿，但并不能確保結合面剪力和拉力的有效傳遞，型鋼與原構件不能整體工作，彼此只能單獨受力。 一級建造師必須要了解的結構加固新技術! 概要:為了提升我們國家建筑行業(yè)的整體技術水平，住建部發(fā)表了關于做好《建筑業(yè)10項新技術(2017版)》推廣應用的通知，下面為這份文件的具體內(nèi)容，作為一個建造師，而且是一級建造師這是必須要了解的: 概要:話說建筑加固工程已經(jīng)成為近幾年大熱門行業(yè)，這也是因為隨著時間推移，步入加固維修期的建筑逐漸增多。

粘鋼加固在工程中的創(chuàng)新應用

粘鋼加固在工程中的創(chuàng)新應用 首頁專題庫PPT模板庫文檔定制熱門檢索牛人榜 3、般為冷軋鋼板或熱軋鋼筋，具有較高的強度和剛度。 2.粘結劑:粘結劑是粘鋼加固的關鍵材料，對粘鋼加固的性能影響較大。 粘鋼加固施工工藝及要點粘粘鋼鋼加固在工程中的加固在工程中的創(chuàng)創(chuàng)新新應應用用粘鋼加固施工工藝及要點粘鋼加固表面處理-基面清理:去除基面上的松散物、油污、灰塵等雜質，確保基面干燥、潔凈，形成良好粘結界面。 -基面打磨:對表面光滑、致密的基材進行打磨，增加表面粗糙度，增大粘結面積，提高粘鋼加固效果。 -混凝土修補處理:對于混凝土基面存在缺陷或損傷，需要進行修補處理，保證基面平整、無空洞，為粘鋼提供可靠的受力條件。 粘鋼加固材料選擇-鋼板選用:根據(jù)加固部位的結構受力情況、加固目的等因素，選擇強度、厚度、規(guī)格合適的鋼板。 -粘結劑選擇:選擇粘結強度高、耐久性好、耐候性優(yōu)良的粘結劑，確保鋼板與基材之間形成持久、可靠的粘結界面。 -界面處理劑選擇:必要時使用界面處理劑，增強鋼板與粘結劑之間的粘結力，進一步提高加固效果。 粘鋼加固施工工藝及要點-鋼板定位放樣:根據(jù)設計圖紙，準確確定鋼板位置，放樣劃線，做好施工準備。 -粘結劑涂布:先將粘結劑 4、均勻涂布在基面上，再涂布于鋼板表面，確保粘結劑均勻分布，無氣泡。 -鋼板粘貼:將鋼板按放樣位置準確粘貼到基面上，鋼板與基面緊密接觸，用力按壓或振動，排除內(nèi)部氣泡。 粘鋼加固施工質量控制-材料質量控制:嚴格把控鋼板、粘結劑和界面處理劑的質量，確保符合設計要求和規(guī)范標準。 -施工工藝控制:嚴格按照施工規(guī)范進行粘鋼加固，保證各個環(huán)節(jié)的施工質量，包括基面處理、鋼板定位、粘結劑涂布和鋼板粘貼等。 -質量驗收標準:依據(jù)規(guī)范要求，對粘鋼加固工程進行驗收，包括外觀質量、粘結強度、錨栓安裝等方面的檢查。 粘鋼加固施工工藝粘鋼加固施工工藝及要點粘鋼加固應用新趨勢-新型粘結材料應用:采用高性能、耐候性強的聚合物粘結劑，提高粘鋼加固的耐久性和耐候性。 -柔性粘鋼加固技術:使用柔性粘結劑和鋼板，提高粘鋼加固結構的抗震和抗沖擊性能。 -碳纖維增強粘鋼加固:利用碳纖維材料的高強度、輕質特性，實現(xiàn)結構的輕量化和高強度加固。 粘鋼加固對構件承載力的影響粘粘鋼鋼加固在工程中的加固在工程中的創(chuàng)創(chuàng)新新應應用用粘鋼加固對構件承載力的影響粘鋼加固對彎曲構件承載力的影響1.粘鋼加固可顯著提高彎曲構件的剛度，從而減小撓度和位移，提高構件的抗變形能力 《粘鋼加固在工程中的創(chuàng)新應用》由會員ji***81分享，可在線閱讀，更多相關《粘鋼加固在工程中的創(chuàng)新應用》請在金鋤頭文庫上搜索。

粘鋼加固這幾大優(yōu)勢,很實用!趕緊收藏下

粘鋼加固這幾大優(yōu)勢，很實用!趕緊收藏下 隨著現(xiàn)代建筑使用壽命的提高，內(nèi)部結構損壞、建筑老化等問題層出不窮，迫切需要進行加固施工。 也就誕生了一種新的加固技術—粘鋼加固。 目前，在新建建筑和現(xiàn)有建筑中，鋼板和鋼筋是不可或缺的。 由于其自身的優(yōu)勢，粘鋼加固的應用越來越廣泛，涉及的領域也越來越多。 今天上海普克就來給大家詳細介紹下粘鋼加固的一些優(yōu)勢，主要都表現(xiàn)在哪些方面?Let'sgo，讓我們來一起看看: 粘鋼加固使用的材料和其他的加固材料相比而言，能夠適應于各種施工環(huán)境，即使是惡劣的施工環(huán)境，它的使用壽命也是能達到很長的時間期限，總體上都能滿足客戶所需要的預期效果。 Q2、提高建筑物內(nèi)部結構的承載能力 粘鋼加固可以提高混凝土結構建筑的配筋率，從而提高建筑內(nèi)部結構的承載力，防止混凝土裂縫。 加固修復建筑物時，首先考慮的是經(jīng)濟效益。 與許多加固技術相比，粘鋼加固技術是一種經(jīng)濟效益明顯、施工效果顯著的加固方法。 施工步驟簡單，沒有繁瑣的施工操作，基本不受到外界因素的干擾，并且沒有太多的施工要點，即使是施工新手，在資深師傅的帶領下，也能保證施工質量。
