碳纖維加固施工是一種新型的加固技術(shù)，通過將碳纖維布纏繞在鋼筋混凝土構(gòu)件上，以增加其承載能力和抗裂性能。以下是碳纖維加固施工的具體步驟：，，1. 準備工作：需要對被加固的混凝土結(jié)構(gòu)進行詳細的檢查和評估，確定是否需要進行碳纖維加固。準備所需的材料，包括碳纖維布、膠粘劑等。，，2. 表面處理：在進行碳纖維加固之前，需要對被加固的混凝土表面進行處理。這包括清潔表面、打磨表面、去除油污和雜質(zhì)等。，，3. 粘貼碳纖維布：使用膠粘劑將碳纖維布粘貼在混凝土表面。這個過程需要確保碳纖維布與混凝土之間的粘結(jié)力足夠強，以保證加固效果。，，4. 固化處理：粘貼完成后，需要對碳纖維布進行固化處理。這通常包括施加壓力、保持一定時間等，以確保碳纖維布與混凝土之間的粘結(jié)力得到充分增強。，，5. 檢查與驗收：需要對加固后的混凝土結(jié)構(gòu)進行檢查和驗收。這包括檢查碳纖維布的粘貼情況、粘結(jié)力等，以確保加固效果達到預(yù)期目標。，，以上就是碳纖維加固施工的基本步驟，需要注意的是，碳纖維加固施工需要專業(yè)的技術(shù)人員進行操作，以確保加固效果和安全。

碳纖維加固施工步驟詳解

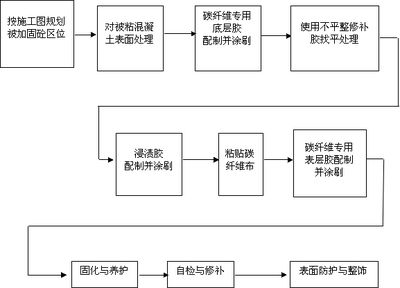

碳纖維加固是一種常見的建筑加固方法，它利用碳纖維布和專用的碳纖維膠對混凝土結(jié)構(gòu)進行加固，以提高其承載能力和耐久性。以下是碳纖維加固施工的詳細步驟：

1. 施工準備

在開始施工之前，需要準備好所有的加固材料，包括碳纖維布和碳纖維膠。碳纖維布是一種單向排列編織的材料，具有高強度和輕質(zhì)的特點。碳纖維膠則是一種改性環(huán)氧A類膠粘劑，用于將碳纖維布固定在混凝土表面上。

2. 表面處理

首先，需要對混凝土構(gòu)件的表面進行處理，去除表面的殘缺、破損部分，并清潔干凈，以確保粘結(jié)效果。這一步驟對于加固效果至關(guān)重要，因為它直接影響到碳纖維布與混凝土之間的粘結(jié)質(zhì)量。

3. 涂刷底膠

在混凝土構(gòu)件表面涂刷一層底膠，這有助于提高碳纖維布與混凝土之間的粘結(jié)力。底膠通常采用雙組份、無溶劑、高強度的改性環(huán)氧樹脂。

4. 粘貼碳纖維布

將碳纖維布按照設(shè)計位置粘貼在混凝土構(gòu)件上。在粘貼過程中，需要確保碳纖維布與混凝土構(gòu)件之間沒有氣泡，以保證加固效果。使用滾筒滾壓使碳膠浸透碳纖維布，避免產(chǎn)生氣泡。

5. 涂刷保護膠

在碳纖維布粘貼完成后，涂刷一層保護膠，以保護碳纖維布不受外界環(huán)境的影響，延長其使用壽命。

6. 養(yǎng)護

完成上述步驟后，需要對加固部位進行養(yǎng)護，以確保碳纖維布和碳纖維膠能夠充分固化。在固化期間，應(yīng)避免觸動碳纖維布，以免影響其加固效果。

7. 質(zhì)量檢驗

養(yǎng)護結(jié)束后，應(yīng)對加固效果進行質(zhì)量檢驗?？梢酝ㄟ^敲擊碳纖維布表面來判斷粘結(jié)效果，如果有空鼓現(xiàn)象，應(yīng)及時進行補救。

通過以上步驟，可以有效地完成碳纖維加固施工，提高建筑物的結(jié)構(gòu)安全性和耐久性。

碳纖維加固成本對比分析

碳纖維加固后的維護要點

碳纖維加固與傳統(tǒng)方法比較

碳纖維加固施工常見問題及解決方案

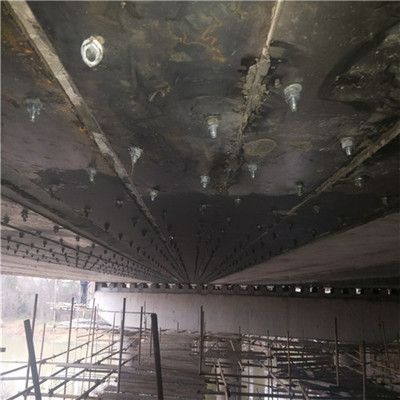

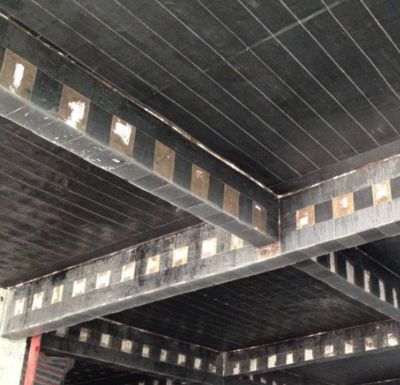

1碳纖維加固一、碳纖維加固應(yīng)用范圍:碳纖維加固的工藝可用于混凝土結(jié)構(gòu)抗彎、抗剪加固，同時廣泛用于各類工業(yè)與民用建筑物、構(gòu)造物的防震、防裂、防腐的補強。 主要應(yīng)用在:混凝土結(jié)構(gòu)物、橋梁及建筑物的梁、柱、面板加固;隧道、港灣設(shè)施、煙囪、倉庫、廠房的加固;受鹽害的混凝土、橋梁以及河川構(gòu)造物的防護和加固。 二、碳纖維加固材料說明:碳纖維加固所需兩種材料，碳纖維布和碳纖維膠碳纖維布:外觀看起來有點像編織袋，不過碳纖維布是單向排列編織，也就是說它只能一個方向受力，其抗拉強度大約是鋼筋的10倍，一般抗裂強度為3000-3500兆帕不等，比重僅為1/5，每平方米的重量為200-300克，單層布厚度為0.111-0.167mm，寬幅為5-50cm不等，并且具有耐腐蝕特性，要使碳纖維布發(fā)揮作用還需要碳纖維膠作為媒介。 碳纖維膠:一般采用雙組份、無溶劑、高強度的改性環(huán)氧A類膠粘劑，對碳纖維材料有良好的浸潤性，形成新的復(fù)合材料具有較強的力學性能和優(yōu)良的耐久性能，具有較好的觸變性能和良好的懸掛度，垂直面施工流淌性較小。 三、碳纖維加固施工注意事項: 碳纖維加固原理:在被加固構(gòu)件表面粘貼碳纖維布，碳纖維布與被加固構(gòu)件之間涂刷碳纖維膠使碳纖維布與被加固構(gòu)件共同受力、協(xié)調(diào)變形，使碳纖維布與混凝土形成統(tǒng)一的整體，能夠共同受力，利用碳纖維良好的抗拉強度達到增強構(gòu)件承載能力，從而提高整個結(jié)構(gòu)的承載力，達到結(jié)構(gòu)加固的目的。 轉(zhuǎn)角粘貼處應(yīng)進行倒角處理并打磨成圓弧狀，圓弧半徑不應(yīng)小于20mm，混凝土表面應(yīng)保持干燥無塵) 2、碳纖維膠的操作(碳纖維膠分為主劑和固化劑，務(wù)必準確掌握配合比例，將主劑和固化劑按準確的重量比置于干凈容器內(nèi)使用電動攪拌機械/手動攪拌也可以混合1-2分鐘，直至顏色均勻一致，配置好的碳膠初凝時間為50min左右，粘貼一個平方米的碳纖維布所需碳膠0.8公斤，請務(wù)必掌握好調(diào)配碳膠的數(shù)量，以免浪費碳膠) 3、粘貼碳纖維布的操作(涂刷碳膠需保持膠層薄厚一致，涂刷碳膠后立即將碳纖維布按設(shè)計位置粘貼，使用滾筒滾壓使碳膠浸透碳纖維布，避免產(chǎn)生氣泡，待碳膠觸指干燥后，再在表面涂刷一層碳膠，24小時內(nèi)不可觸動碳纖維布，如需多層粘貼重復(fù)以上步驟) 4、粘貼好的碳纖維布，5天即可達到設(shè)計要求，如粘貼表面局部有氣泡，可輕易地用注射碳膠的方法將空氣趕跑。 四、驗收 施工結(jié)束后的現(xiàn)場驗收以評定碳纖維布與混凝土之間的粘結(jié)質(zhì)量為主，用小錘等工具輕輕敲擊碳纖維布表面，以回聲來判斷粘結(jié)效果，如出現(xiàn)空鼓等粘貼不密實現(xiàn)象，應(yīng)采取針管注膠的方法進行補救。 對于碳纖維布粘貼面積在1000平方米以上的工程，為檢驗其加固效果應(yīng)與甲方協(xié)商進行荷載試驗，其結(jié)構(gòu)的變形等各項指標均應(yīng)滿足國家規(guī)范規(guī)定的設(shè)計及使用要求。 南寧碳纖維加固【電話*申經(jīng)理】公司注冊資金1600萬，是一家集工程加固改造設(shè)計、施工、技術(shù)服務(wù)與工程咨詢于一體的綜合性、化工程加固施工企業(yè)。 公司主營業(yè)務(wù):碳纖維加固，碳纖維加固施工，碳纖維加固價格，碳纖維加固公司，房屋碳纖維加固，樓板碳纖維加固，柱子碳纖維加固，梁碳纖維加固，橋梁碳纖維加固，廠房碳纖維加固，學校碳纖維加固，宿舍碳纖維加固，地下室碳纖維加固，剪力墻碳纖維加固，橋墩碳纖維加固，高鐵碳纖維加固，煙囪碳纖維加固等工程，公司以往的業(yè)績:江西新余財政局大樓碳纖維加固工程，海南南渡大橋T梁碳纖維加固，四川廣安火力發(fā)電廠碳纖維加固改造工程，貴陽福斯特生物科技公司倉庫樓板碳纖維加固，長沙安置房梁、板碳纖維加固，攀枝花新莊大橋T梁碳纖維加固，成都理工大學教學樓樓板碳纖維加固，貴州銅仁卷煙廠車間碳纖維加固改造工程，上海體育館碳纖維加固，深圳龍崗雙龍?zhí)旌缣祭w維加固等工程公司具有國家建設(shè)部下發(fā)的特種資質(zhì)。 公司與同濟大學土木工程學院、上?，F(xiàn)代設(shè)計院、華東建筑設(shè)計研究院等高校和科研單位建立了長久的協(xié)作關(guān)系，能夠為客戶提供從地下到空間，從設(shè)計到施工等全過程、*的服務(wù)。 我們擁有多名中、高級工程師提供強力的技術(shù)支援。 公司承接涵蓋所有建筑工程的加固及與混凝土結(jié)構(gòu)工程加固工程(改造、加固、補強、病害治理)密切相關(guān)的業(yè)務(wù):粘貼鋼板加固，粘貼纖維復(fù)合材料(碳纖維布、玻璃纖維、芳綸纖維)加固，植筋，錨栓錨固，增大截面加固，外包鋼加固，置換混凝土加固，預(yù)應(yīng)力梁加固，噴射混凝土加固，裂縫修補，構(gòu)件缺損和損傷修復(fù)，混凝土切割、開孔，橋梁維修加固、**升及更換支座，隧道、地下工程、水塔、水壩堵漏及防水施工，深基坑工程支撐體系、降水、房屋糾偏及平移等工程。 同時我們對與工程項目中與加固工程穿插進行的膜結(jié)構(gòu)、鋼結(jié)構(gòu)工程均具備施工能力。 我公司竭誠為顧客服務(wù)，急顧客之所急、想顧客之所想，顧客的滿意是我們奮斗的目標。fuwu.b2b168.com2024-08-202碳纖維加固施工方案標簽:碳纖維加固設(shè)計是施工的根本保證 概要:在對房屋進行加固時，需要對比各種可行性達標的加固措施，分析哪一種加固防范適合使用碳纖維加固方法在各種常用的加固技術(shù)中脫穎而出，碳纖維技術(shù)的優(yōu)勢是多樣化的，用這種方法加強和修復(fù)房屋也可以具有高質(zhì)量和理想的施工效果。 加固施工開展前，我們不能輕視一項工作，那就是碳纖維加固設(shè)計。 加固方案設(shè)計是否合理，不僅影響局部工程，還影響整個加固工程。 為了保質(zhì)保量地完成工程加固方案設(shè)計，應(yīng)高度重視加固設(shè)計方案。 概要:隨著房屋使用時間的增長，就會容易出現(xiàn)一些問題，由于房屋表現(xiàn)出的病害問題不一樣，所以適合去使用房屋的加固工藝也是有著不同要求的。 精準對癥施工，才能優(yōu)勝處理好房屋棘手病害，在房屋加固時，能否用對施工技術(shù)也是至關(guān)重要的，下面加固之家就給大家介紹一下在加固領(lǐng)域中常用的新型施工技術(shù)碳纖維加固，在加固施工之前要先制定出可行的碳纖維加固方案，現(xiàn)場作業(yè)時參照完善方案去作業(yè)處理，也能高度保障完工質(zhì)量達到客戶的認可和要求。 查看詳情工程加固方案及施工要點介紹 概要:在建筑加固工程中，可以采用的方法有很多，而且適用性也很強。 無論是什么加固工程，都是需要制定好加固方案的，這樣會更加有利于后面的加固施工。 在加固施工的時候，有很多要點是需要注意的，這些施工要點對于加固效果起著重要作用。 下面加固之家就為大家介紹一下工程加固方案及施工要點。 混凝土結(jié)構(gòu)工程加固施工及方案的優(yōu)選 關(guān)鍵詞: 客服將在24小時之內(nèi)與您聯(lián)系!。www.jiaguhome.com2024-10-213碳纖維加固施工工藝標簽:碳纖維加固對加固材料及施工工藝有哪些要求 概要:在建筑加固施工中，碳纖維加固是經(jīng)常用到的一種方法，被很多施工單位廣泛的應(yīng)用于建筑加固工程中。 碳纖維材料具有諸多優(yōu)良的施工性能，現(xiàn)在碳纖維加固技術(shù)不僅施工便捷，而且施工周期短，施工報價低，是很多客戶都會要求施工單位選擇的加固方式，那么在進行加固施工時，對碳纖維材料和施工工藝都有哪些要求呢下面加固之家就給大家介紹一下碳纖維加固對加固材料及施工工藝的要求。 概要:鋼筋混凝土工程是常見的一種工程來的，因為很多建筑加固工程都會用到鋼筋混凝土來進行加固施工的。 鋼筋混凝土建筑物因出現(xiàn)荷我變化，如增高、增加荷載等，或在出現(xiàn)質(zhì)量問題、受摸時，如鋼筋直徑過小、受災(zāi)破損、混凝土養(yǎng)護、配合比、施工工藝等因素影響強變值不足時，均應(yīng)在設(shè)計部門計算指導(dǎo)下重新采取加固措施。 對于該受損描結(jié)構(gòu)的加固補強方案選擇顯得尤其關(guān)鍵，必須針對不同性質(zhì)、地區(qū)、環(huán)境的建筑物，根據(jù)所在地的實際情況加以制定。 下面加固之家就為大家介紹一下鋼筋混凝土工程加固方案。 概要:隨著房屋使用時間的增長，就會容易出現(xiàn)一些問題，由于房屋表現(xiàn)出的病害問題不一樣，所以適合去使用房屋的加固工藝也是有著不同要求的。 精準對癥施工，才能優(yōu)勝處理好房屋棘手病害，在房屋加固時，能否用對施工技術(shù)也是至關(guān)重要的，下面加固之家就給大家介紹一下在加固領(lǐng)域中常用的新型施工技術(shù)碳纖維加固，在加固施工之前要先制定出可行的碳纖維加固方案，現(xiàn)場作業(yè)時參照完善方案去作業(yè)處理，也能高度保障完工質(zhì)量達到客戶的認可和要求。 概要:上海毅實建筑加固工程有限公司(聯(lián)系人:林工137-61454403)是一家集:建筑加固、結(jié)構(gòu)補強、抗震抗壓加固為一體的多元化施工工藝方式施工公司。 公司擁有50余名永遠海外施工經(jīng)驗的精英管理團隊、100余名施工資料備案、質(zhì)量、安全管理員，400余名經(jīng)過嚴格培訓(xùn)上崗施工人員。 下設(shè)凱諾實業(yè)有限公司，專業(yè)生產(chǎn)碳纖維布、碳纖維膠、粘鋼膠等多種加固材料。www.jiaguhome.com2024-03-164碳纖維布加固施工方案碳纖維布加固施工方案內(nèi)容來自加固之家網(wǎng)與碳纖維布加固施工方案內(nèi)容來自與之相關(guān)的精品資料、專題論壇、新聞資訊等。 更多碳纖維布加固施工方案相關(guān)資料請訪問日更新500篇的加固之家搜庫中心!。 概要:?在建筑加固行業(yè)中，隨著加固技術(shù)的不斷發(fā)展，可以采用的加固方法也越來越多了，碳纖維加固就是其中的一種加固方法。 碳纖維布雖然是新型加固建筑材料的代表，它也是人們非常熟悉的一種建筑材料，在加固領(lǐng)域得到了廣泛的應(yīng)用。 當建筑結(jié)構(gòu)存在各種破壞問題時，碳纖維布的適用性也很強。 使用碳纖維布加固建筑結(jié)構(gòu)可靠嗎?在碳纖維布加固施工中，有哪些施工要點是不可忽視的呢?這些都是要清楚知道的。 下面加固之家就帶大家了解一下碳纖維布加固的施工要點不能忽視。 概要:?現(xiàn)在無論是建筑物，還是廠房也好，在經(jīng)過長時間的是要過后，都會出現(xiàn)一些質(zhì)量問題，這時就需要做加固改造處理了。 現(xiàn)在房屋加固的方法也越來越多了，對于存在質(zhì)量的房屋來說，可以選擇的加固方法有很多，這要考慮加固施工的方式了。 碳纖維布加固作為新型的加固方法，碳纖維是一種新型的加固材料，在加固市場占據(jù)一定的份額。 概要:對于房屋來說，樓板具有關(guān)鍵的負荷效果，如果樓板由于裂縫、施工設(shè)計方案不科學、樓板混凝土表面風化層等問題負荷工作能力降低。 如果不能立即加固樓板施工，可能會立即危及樓板的負荷水平。 在解決樓板裂縫問題時，有許多修復(fù)材料可以應(yīng)用，但碳纖維布可以突出。 碳纖維布的典型優(yōu)點是什么?加強混凝土樓板裂縫的實際效果如何?碳纖維布結(jié)構(gòu)加固的實際效果如何?。www.jiaguhome.com2024-12-065碳纖維布怎么施工碳纖維布施工分為以下幾個步驟: 1.涂布環(huán)氧樹脂:將碳纖維布放置在需要加固的位置，將環(huán)氧樹脂涂布在碳纖維布的表面，并充分滲透到纖維中。 2.貼合碳纖維布:將涂好環(huán)氧樹脂的碳纖維布貼合到需要加固的部位，充分按壓，尤其是邊緣要特別注意。 3.碳纖維布增強:環(huán)氧樹脂滲透到碳纖維布中，使其增強，可在強度和承受力上提高。 4.砂光:待碳纖維布和環(huán)氧樹脂充分固化后，使用砂紙磨平表面，使其更加平整。www.chinapp.com2023-04-106橋梁碳纖維加固的施工工藝.doc1、碳纖維加固施工步驟混凝土構(gòu)件表面處理--涂刷底膠--粘貼碳纖維布--涂刷保護膠--養(yǎng)護--梁體其他部分涂裝--質(zhì)量檢驗 2、碳纖維加固施工工藝 1)混凝土構(gòu)件表面處理 先將混凝土構(gòu)件表面殘缺、破損部分剔鑿、清除干凈并達到結(jié)構(gòu)密實部位。 (具體施工見裂紋封閉施工工藝) 將構(gòu)件表面凸出部分(混凝土構(gòu)件交接部位、模板的段差等)打磨平整，修整后的段差要平順。 棱角的部位，用磨光機磨成圓角，圓角半徑最小不得小于20mm。 施工前應(yīng)按設(shè)計圖紙在需加固部位放線、定位。 2)涂刷底膠 按規(guī)定的膠配比例稱取ZHG-3(浸漬膠)A料和B料，重量比3:1，倒入潔凈容器中，用攪拌器拌合均勻。 一次調(diào)和量應(yīng)以在可使用時間內(nèi)用完為準，超過可使用時間不得再用。 用滾筒刷均勻地涂刷浸漬膠涂刷于所粘貼的部位，在搭接、拐角部位適當多涂刷些。 浸漬膠固化后，在構(gòu)件表面有凝結(jié)凸起時，要用砂紙磨光，磨光后若露出混凝土基面，應(yīng)再補涂浸漬膠。 3)粘貼碳纖維布 碳纖維布裁切時應(yīng)預(yù)先在裁切位置粘貼寬膠帶，在寬膠帶正中位置進行裁切，以使裁切后碳纖維片的斷頭齊整不脫絲。 碳纖維布縱向接頭必須搭接10cm以上，該部位應(yīng)多涂粘結(jié)樹脂;碳纖維布橫向不需要搭接。 粘貼碳纖維布時，在碳纖維布和浸漬膠之間不應(yīng)殘留空氣形成氣泡造成空鼓。 為此，可用器具沿著纖維方向在碳纖維片上滾壓多次，對角隅處應(yīng)向著角隅滾壓，對拱起的部位要向相反的方向滾壓，以去除氣泡，使浸漬膠均勻地充分滲浸入碳纖維片的碳纖維束中。 空鼓處理方法如下: 注入法，在碳纖維布上打開兩個以上的小孔，使用注射器注入浸漬膠，然后進行按壓整平。 割刀切入修補法，沿纖維方向切入2~3刀，用橡膠刮板、毛刷沾上適量浸漬膠，填進割開的縫內(nèi)。 補丁補修法，當貼片完全固化后，無法用割刀切開或注入浸漬膠，或碳纖維片表面出現(xiàn)褶皺或松弛時，應(yīng)割去不良部分，重新粘貼碳纖維片，且重新粘貼搭接部分寬度不少于10cm。 4)養(yǎng)護 粘貼碳纖維布后，需自然養(yǎng)護24小時達到初期固化，并應(yīng)保證固化期間不受干擾。 在每道工序以后浸漬膠固化之前，宜用塑料薄膜等遮擋以防止風沙或雨水侵襲。 碳纖維片粘貼后達到設(shè)計強度所需自然養(yǎng)護的時間:平均氣溫在10以下時，需要2周;平均氣溫在10以上20以下時，需要1~2周;平均氣溫高于20時，需要1周。 在此期間應(yīng)防止貼片部分受到硬性沖擊。 5)梁體其他部分涂裝 1、對修復(fù)補強構(gòu)件有外觀要求時，可在上涂環(huán)氧樹脂固化后的碳纖維片表面涂刷所需色彩和設(shè)計要求的涂料。 2、涂裝應(yīng)在樹脂固化后進行，并應(yīng)遵守所用涂料的相關(guān)標準和施工規(guī)定。 3、修復(fù)補強構(gòu)件需要防火時，可在樹脂固化后按業(yè)主要求涂刷耐火涂層。 4、對新材料新工藝的涂裝，事前要做好充分研究，必要時應(yīng)進行試驗，確認后，方可正式使用。 6)質(zhì)量檢驗 所有進場材料，包括碳纖維片材和膠結(jié)材料，應(yīng)符合質(zhì)量標準，并具有產(chǎn)品出廠合格證，其各種性能指標及技術(shù)參數(shù)均應(yīng)符合本工程加固補強設(shè)計要求，適合現(xiàn)場溫度、濕度條件。 這是保證工程質(zhì)量的前提。 碳纖維布粘貼的質(zhì)量檢驗標準:; 7)注意事項 在氣溫5以下、相對濕度RH95%、混凝土表面含水率在8%以上，有結(jié)露現(xiàn)象而無有效措施時，不得施工。www.taodocs.com2023-03-047碳纖維加固施工工藝流程是什么1、對表面進行全面的打磨，尖銳的棱角都需要打磨成圓角;2、涂滾底層環(huán)氧樹脂膠，涂完之后一定要修正不合適的地方，不能夠留有縫隙和裂縫;3、之后將裁剪好的碳纖維布貼在混凝土上面，要注意平整，再使用橡膠棍或者是刮板反復(fù)的碾壓;4、最后注意平整度。 在我們建筑行業(yè)當中，施工的方法有很多，施工的工藝也有很多，對于碳纖維加固施工工藝流程很多人都不是很了解，但是如果想知道碳纖維加固施工工藝流程的話，可以瀏覽下文，小編今天就來跟大家分享一些相關(guān)內(nèi)容。 一、碳纖維加固施工工藝流程是什么 1、首先我們要進行基面的處理，也就是對表面進行全面的打磨，不要讓任何的污漬覆蓋在表面粘貼的部位，尖銳的棱角都需要打磨成圓角，最小的內(nèi)徑大概控制在20毫米左右。 2、它的施工工藝第2步流程是涂滾底層環(huán)氧樹脂膠，涂完之后一定要修正不合的地方，不能夠留有縫隙和裂縫，涂抹到粘結(jié)面上，膠量一定要充足飽滿，但也不宜太厚脫。 3、之后將裁剪好的碳纖維布貼在混凝土上面，要注意平整，再使用橡膠棍或者是刮板反復(fù)的碾壓，要保證表面沒有任何的氣泡。 4、之后在再在上面滾刷一層環(huán)氧樹脂，保證它充分的可以覆蓋在表面，然后確保它充分的可以浸濕碳纖維，最后用石粉撒在涂有膠的施工面上面，一定要保證粉刷層的粘結(jié)性。 5、這一步流程下來，碳纖維加固施工工藝流程就結(jié)束了，在此過程當中，我們也要注意很多的細節(jié)，每一個步驟都不能夠少，如果少了一個步驟，很有可能就會影響到后期的加固效果。 6、在此施工過程當中一定要注意它的步驟和每個死角都必須要覆蓋粘結(jié)面上。齊家網(wǎng)資訊2020-10-218碳纖維加固施工方法標簽:碳纖維加固與粘鋼加固相比，哪種方法更好 概要:在建筑的使用過程中，如果建筑結(jié)構(gòu)需要加固，可以選擇的加固方法有很多，一般會使用粘鋼加固的方法，隨著碳纖維加固技術(shù)的不斷發(fā)展，目前已經(jīng)廣泛用于建筑加固施工方面。 在建筑加固施工過程中，可以選擇的方法也更多了，最終會選擇哪一種加固方法需要從多個方面進行考慮，并最后做出合適的選擇。 碳纖維加固和粘鋼加固是最常用的加固方法，那么兩種加固方法相比，哪種方法更好呢下面加固之家就與大家分享一下碳纖維加固與粘鋼加固方法的比較。 查看詳情碳纖維加固工程常見問題以及防治方法 概要:在建筑加固工程中，加固方法有很多，碳纖維加固就是其中的一種。 碳纖維加固有很多優(yōu)點，具有節(jié)省空間，施工簡便等優(yōu)點。 很多施工單位都會優(yōu)先選用碳纖維加固方法，使用碳纖維加固，可以大大提高建筑物的使用壽命，降低加固成本。 碳纖維加固的優(yōu)勢明顯，同樣也會存在一些常見的問題，下面加固之家就為大家介紹一下碳纖維加固工程常見問題以及防治方法。 概要:當建筑結(jié)構(gòu)出現(xiàn)質(zhì)量問題時，可以使用多種房屋加固方法，既有一些傳統(tǒng)的加固方法可以選擇和使用，同時也有一些施工針對性更強的新型加固方法可以選擇和使用。 大家知道常見的房屋加固方法有哪些嗎面對新型和傳統(tǒng)的加固方法，大家知道選擇哪一種加固方法對建筑結(jié)構(gòu)加固施工才更為合適呢下面加固之家就帶大家了解一下建筑結(jié)構(gòu)加固方法。 碳纖維加固結(jié)構(gòu)的優(yōu)點是什么 概要:查看詳情最全房屋加固方法給大家學習! 概要:小編待在建筑加固行業(yè)多年，雖然只是負責公司互聯(lián)網(wǎng)運營，但是我多多少少也聽到工程師談到那些加固技術(shù)，例如地基加固方法有錨桿靜壓加固、注漿加固等，墻體加固有粘鋼加固、碳纖維加固等。www.jiaguhome.com2024-02-129碳纖維加固施工工藝流程碳纖維加固施工工藝流程 1.鋼筋混凝土外加層加固法 該方法屬于復(fù)合截面加固法的一種。 其優(yōu)點是施工工藝簡單、適應(yīng)性強，在進行房屋加固后承載力會有較大提高，并具有成熟的設(shè)計和施工經(jīng)驗;適用于房屋的柱、帶壁墻的加固施工;其缺點是現(xiàn)場施工的濕作業(yè)時間長，對生產(chǎn)和生活有一定的影響，且房屋加固后的建筑物凈空有一定的減小。 2.鋼筋水泥砂漿外加層加固法 其優(yōu)點與鋼筋混凝土外加層加固法相近，但對房屋提高承載力不如前者;適用于房屋砌體墻的加固，有時也用于鋼筋混凝土外加層加固帶壁柱墻時兩側(cè)穿墻箍筋的封閉。 3.增設(shè)扶壁柱加固法 混凝土扶壁柱與原墻體的連接是十分重要的，該方法屬于加大截面加固法的一種。 其優(yōu)點亦與鋼筋混凝土外加層加固法相近，但對房屋的承載力提高有限，且較難滿足抗震要求，一般僅在非地震區(qū)應(yīng)用。 業(yè)務(wù)涵蓋廣東省:包括廣州碳纖維加固施工工藝流程;珠海碳纖維加固施工工藝流程;湛江碳纖維加固施工工藝流程;韶關(guān)碳纖維加固施工工藝流程;肇慶碳纖維加固施工工藝流程;清遠碳纖維加固施工工藝流程;深圳碳纖維加固施工工藝流程;梅州碳纖維加固施工工藝流程;潮州碳纖維加固施工工藝流程;陽江碳纖維加固施工工藝流程;汕尾碳纖維加固施工工藝流程;汕頭碳纖維加固施工工藝流程;中山碳纖維加固施工工藝流程;江門碳纖維加固施工工藝流程;云浮市碳纖維加固施工工藝流程;佛山碳纖維加固施工工藝流程;河源碳纖維加固施工工藝流程;惠州碳纖維加固施工工藝流程;揭陽碳纖維加固施工工藝流程;東莞碳纖維加固施工工藝流程;茂名碳纖維加固施工工藝流程等。 承接房屋檢測鑒定、加固設(shè)計、施工業(yè)務(wù) 建筑加固公司是專門從事建筑物檢測鑒定評估、地基基礎(chǔ)加固技術(shù)、加固改造工程施工、圖紙設(shè)計服務(wù)!公司有10多年的從業(yè)經(jīng)驗，我們在民用建筑、商用建筑、橋梁、公共設(shè)施等領(lǐng)域，為大中型國營企業(yè)、民營企業(yè)、事業(yè)單位等，提供了優(yōu)異的技術(shù)咨詢與專注施工服務(wù)，獲得了客戶高度的評價。 本公司擁有一支特種專注施工隊伍，在結(jié)合多年的大規(guī)模及高難度工程施工經(jīng)驗的基礎(chǔ)上，公司對各類建筑基礎(chǔ)加固，頂升糾偏扶正、加固補強結(jié)構(gòu)改造，總結(jié)出一整套獨的加固新工藝，解決了大型混凝土建筑改建中的施工及環(huán)保難題。 明達有多項國家專利修繕技術(shù)，秉承工匠精神，能夠更有效率、成本更低地解決房屋修繕問題。 本公司專注提供房屋安全鑒定、房屋安全檢測、房屋質(zhì)量檢測、房屋檢測報告、房屋租賃檢測、鋼結(jié)構(gòu)檢測、工業(yè)廠房鑒定檢測、結(jié)構(gòu)安全性鑒定、結(jié)構(gòu)可靠性鑒定、危房鑒定、施工周邊鑒定、開業(yè)年審鑒定報告等鑒定及咨詢一站式服務(wù)。 如何判斷房屋結(jié)構(gòu)構(gòu)件變形 房屋結(jié)構(gòu)構(gòu)件的變形是房屋安全鑒定工作中重要的檢測項目之一，其是針對可疑跡象或結(jié)構(gòu)本身的弱點進行檢測，在對房屋結(jié)構(gòu)進行變形測量時，房屋結(jié)構(gòu)的蕞大撓度和移位情況必須進行測量。 如果房屋結(jié)構(gòu)變形過大，很有可能會產(chǎn)生相應(yīng)的裂縫，而裂縫過大也會使房屋結(jié)構(gòu)發(fā)生變形，因此房屋變形情況是反應(yīng)房屋結(jié)構(gòu)是否穩(wěn)定的重要標志，也是房屋安全鑒定中的重要檢測內(nèi)容。 對建筑結(jié)構(gòu)實施科學的檢測和加固，首先必須了解火災(zāi)對建筑結(jié)構(gòu)造成損害的機理和破壞作用。 混凝土是以水泥為膠凝材料，加粗骨料(石子)、細骨料(砂)、摻和料、外加劑等用水和，硬化而成的人工石。 1、表面受火處溫度升高比內(nèi)部快，內(nèi)外溫差引起混凝土開裂; 2、水泥石受熱分解，使膠體的粘結(jié)力破壞，出現(xiàn)裂縫，表面發(fā)毛、起砂、呈蜂窩狀、出現(xiàn)龜裂、邊角潰散脫落等現(xiàn)象; 3、骨料和水泥石間的熱不相容，水泥石受拉，骨料受壓，導(dǎo)致應(yīng)力集中和微裂縫的開展。37949662.b2b.11467.com2021-05-1810碳纖維布加固施工工藝流程圖1粘貼碳纖維布施工工藝流程圖 一、施工準備 根據(jù)施工現(xiàn)場和被加固構(gòu)件混凝土的實際狀況對照設(shè)計圖紙，確定施工方案和施工計劃，作好施工前的準備工作。 二、混凝土表面處理 1、在設(shè)計粘貼的部位按設(shè)計圖紙放樣定位。 2、鏟除混凝土粉飾層、油污和污物，露出混凝土表面，并用角磨機磨去1-2mm厚表層，直至完全露出混凝土結(jié)構(gòu)新面。 3、如有裂縫需對裂縫進行灌漿封閉處理。 4、對混凝土構(gòu)件轉(zhuǎn)角部位采用角磨機修整R≥20mm的圓弧，并對表面凹凸不平部位進行打磨修平處理，見圖2。 圖2砼構(gòu)件陽角部位處理示意圖 5、混凝土表面如有較大的剝落、蜂窩、腐蝕等缺點時應(yīng)進行鑿除找平處理方法找平。 6、采用高壓風去混凝土表面粉塵、砂粒，并采用丙酮拭擦混凝土結(jié)構(gòu)表面。 7、涂刷底層樹脂前，處理過的混凝土表面必須干燥干凈。 8、較后用1m的直邊靠尺檢查處理過后表面的平整度差異，任何方向上1m范圍的較大允許差異為±5mm。 三、涂刷底膠 1、采用配套底膠按一定比例將主劑與固化劑放置入容器內(nèi)，并攪拌均勻，配制底膠。 根據(jù)現(xiàn)場實際情況確定每次用量，嚴格控制使用時間。 2、采用滾筒刷將底膠均勻涂于混凝土表面，厚度不超過0.4mm，并不得漏涂或流淌、氣泡。 3、應(yīng)在底膠指觸干后立即進行粘貼碳纖維布。 4、涂刷碳纖維底膠注意事項 ①涂底膠時溫度低于﹣50C或濕度為85%RH以上，不能施工。 ②底膠是由樹脂和硬化劑在一起混合均勻而成的，特別注意混合容器表面與底部的混合。 ③如果底膠的使用時間過期，底膠必須馬上處理掉。 ④涂底膠的容量和環(huán)境溫度決定修復(fù)的效果。 ⑤底膠混合后，如果修復(fù)時涂底膠的溫度高、粘性大時必須停止使用。 ⑥涂底膠時為了防止底膠面的染污，避免帶纖維手套。 四、局部表面找平處理 1、配制找平膠，按配比比例及工藝要求配制攪拌。 2、對混凝土表面凹陷部位采用刮刀嵌填整平膠泥，且不應(yīng)有棱角，修復(fù)面與混凝土表面落差不超過1mm。 3、轉(zhuǎn)角處采用找平膠修復(fù)為光滑的圓弧，半徑不小于20mm。 4、固化養(yǎng)護后在找平膠表面指觸干燥后盡快進行下一步工序施工。 五、浸漬膠配制 1、采用悍馬提供的配套浸漬膠，其配比為A料:B料=2:1; 2、配制浸漬膠應(yīng)設(shè)專人負責，并用秤進行控制各種材料的數(shù)量，偏差在±5%范圍; 3、調(diào)膠使用低速攪拌器攪拌，攪拌時間約2~3分鐘，攪拌均勻，無氣泡產(chǎn)生，并防止灰塵雜質(zhì)混入。 六、粘貼碳纖維布 1、在粘貼碳素纖維布之前，要有計劃的計算出粘貼范圍的大小、表面的形狀、施工環(huán)境、施工時間、施工人員等。 2、必須調(diào)配適當量的浸漬膠，以避免超出可使用的時間之外，配制好浸漬膠后，立即用滾筒刷均勻的涂刷，底層用量為400-500g/m2。 3、涂刷浸漬膠后馬上粘貼預(yù)先剪好的碳素纖維布于施工處，用橡皮或塑料的刮析輕刮數(shù)次。 粘完后，用力在順著碳素纖維布方向來回滾動數(shù)次讓浸漬膠浸透且擠出氣泡。 4、在30分鐘后、3小時之內(nèi)，檢查底層的浸漬膠是否浸透后，再用力按著碳纖維布的方向滾動，然后按上層涂量的標準涂刷。 上層涂量為300-400g/m2。 5、多層粘貼時逐層重復(fù)上述步驟，但應(yīng)在碳纖維布表面指觸干燥后立即進行下一層的粘貼，如超過60分鐘則應(yīng)等12小時后再進行涂浸碳纖維粘貼下一層。 6、較后的一層碳纖維物表面應(yīng)均勻涂抹一道粘結(jié)劑。 七、固化養(yǎng)護 施工完成后24小時內(nèi)防止雨淋或受潮，并注意保護，防止硬物碰傷施工表面。 平均氣溫為20~25℃時，固化養(yǎng)護時間不得少于3天;平均氣溫為10℃時，固化養(yǎng)護時間不得少于7天。 八、檢驗 1、碳纖維布的實際粘貼面積不應(yīng)少于設(shè)計面積，位置偏差不應(yīng)大于10mm。 2、碳纖維布與混凝土之間的粘接質(zhì)量，可用小錘輕輕敲擊或手壓碳纖維布表面的方法檢查，總有效粘接面積不應(yīng)低于95%。 3、當碳纖維布的空鼓面積不大于2500px2時，可采用針管注膠的方法進行修補。 當空鼓面積大于2500px2時，宜將空鼓部位的碳纖維布切除，重新搭接粘貼等量的碳纖維片材，搭接長度不應(yīng)小于100mm。 碳纖維布施工注意事項 1、加固部位基層混凝土抗壓強度不低于C15。 2、碳纖維布應(yīng)通長布置，如需搭接時應(yīng)沿纖維方向搭接，搭接不得少于100mm。 3、施工溫度以5℃~35℃為宜。 4、碳纖維布為導(dǎo)電材料，施工時應(yīng)盡量遠離電氣設(shè)備及電源，或采取可靠的防護措施。 5、施工過程中應(yīng)避免碳纖維的彎折。 6、碳纖維片材及配套碳膠的原料應(yīng)密封儲存，遠離火源，避免陽光直接照射。 7、施工場地必須保持良好的通風。 8、現(xiàn)場施工人員應(yīng)佩戴必要的防護措施，如佩戴護目鏡、口罩和手套。 9、施工現(xiàn)場嚴禁吸煙。搜狐2018-02-1211碳纖維布怎么用1.準備工作:首先需要準備好碳纖維布、環(huán)氧樹脂、硬化劑、刷子、滾筒等工具和材料，并將工作環(huán)境保持清潔，以確保碳纖維布在施工時不受污染。 2.制備基材:在使用碳纖維布之前，需要將基材表面打磨、清潔，以確保基材表面平整、干燥、無灰塵、油污等物質(zhì)。 3.噴涂環(huán)氧樹脂:將環(huán)氧樹脂和硬化劑按照一定比例混合均勻，然后使用刷子或滾筒將混合好的環(huán)氧樹脂均勻地涂刷在基材表面上，注意不要涂刷過厚，以免產(chǎn)生氣泡或影響碳纖維布的粘附效果。 4.貼附碳纖維布:將預(yù)先剪好尺寸的碳纖維布放置在涂有環(huán)氧樹脂的基材表面上，然后用刷子或滾筒將碳纖維布按照需要的形狀壓平，確保碳纖維布與基材表面的貼合度。 5.再次涂覆環(huán)氧樹脂:在貼附好碳纖維布后，需要再次涂覆一層環(huán)氧樹脂，以確保碳纖維布與基材之間無氣泡，并固定碳纖維布的位置。 6.等待干燥:待涂覆的環(huán)氧樹脂干燥后，即可進行下一步加工或處理。m.chinapp.com2023-05-2512碳纖維加固施工工藝.doc1.該資料是網(wǎng)友上傳的，本站提供全文預(yù)覽，預(yù)覽什么樣，下載就什么樣。 碳纖維加固施工工藝44529:. 碳纖維加固施工方案 混凝土基底處理一一涂底層底膠一一找平膠找平一一貼碳纖維片——養(yǎng)護二、施工方法 1、混凝土基底處理 、將樓板底部表面的障礙物清除。 、檢查外露鋼筋是否銹蝕，如有銹蝕，進行必要處理。 對經(jīng)過剔鑿、清理和露筋的構(gòu)件殘缺部分，進行修補、復(fù)原。 并打磨成圓弧狀，圓弧半徑不小于20MM將混凝土表面用 丙酮擦拭一遍，保持混凝土表面干燥。 2、涂底層底膠 、把底膠的主劑和固化劑按規(guī)定比例稱量準確后放入容器內(nèi)，用攪拌器攪合均勻。 一次調(diào)和量應(yīng)以在可使用時間內(nèi)用完為準。 、在底膠中嚴禁添加溶劑。含有溶劑的毛刷或用溶劑弄濕了的滾筒不得使用。 、用滾筒刷均勻地涂抹底膠。 、指觸干燥時間因氣溫不同，一般在3小時到1天之間 3、找平膠找平 、底膠涂刷后，混凝土表面不平處用找平膠找平。 4、貼碳纖維片 、確認粘貼表面干燥。氣溫在5°C以下，相對濕度時，如無有效措施時不得施工。 、防止碳纖維受損，碳纖維片在運輸、儲存、裁切和粘貼過程中，嚴禁受到彎折。 因此，貼片前應(yīng)用鋼直尺與壁紙刀按規(guī)定尺寸切斷碳纖維片，每段長度一般以不超過為宜。 要使用更長的片材時，除精心防止彎折外，對脫泡。 (即趕出氣泡)、滲浸過程必須加倍謹慎操作。為防止片材。 在保管過程中損壞，片材的裁切數(shù)量應(yīng)按當天的用量為準。 、碳纖維縱向接頭必須搭接15cm以上，該部位應(yīng)多涂樹脂，碳纖維橫向不需要搭接。 、粘接樹脂的主劑和固化劑應(yīng)按規(guī)定的比例稱量準確，裝入容器，用攪拌器攪拌均勻。 、貼片前用滾筒刷均勻地涂抹粘結(jié)樹脂，稱為下涂。下涂量標準如下:。 RH85% 200g/m2的碳纖維片，400—500g/m2 300g/m2的碳纖維布，500—600g/m2 、貼片時，在碳纖維片和樹脂之間盡量不要有空氣?？捎昧_。 拉(專用工具)沿著纖維方向在碳纖維片上滾壓多次，使樹脂浸入 碳纖維中。 、碳纖維片施工30分鐘后，用滾筒刷均勻涂抹粘結(jié)樹脂， 稱為上涂。上涂涂量標準如下:。 200g/m2的碳纖維片，200—100g/m2。 300g/m2的碳纖維布，300—200g/m2。 、須粘2層以上碳纖維布時，--步驟，并遵守 、如碳纖維片施工不符合質(zhì)量標準，則需進行相應(yīng)處理。其中空鼓處理方法如下:。 (1)注入粘結(jié)樹脂法 在碳纖維片上打開2個以上的孔，使用注射器注入粘結(jié)樹脂 (或低粘度型樹脂)。 (2)割刀切入2-3刀，用橡 碳纖維加固施工工藝來自淘豆網(wǎng)www.taodocs.com轉(zhuǎn)載請標明出處. 幼兒園大班美術(shù)教學策略分享20245頁幼兒園大班班主任工作評價標準5頁淺談弗洛伊德精神分析學說與犯罪心理3頁2025年度財務(wù)經(jīng)理述職報告23頁輸電線路機械化施工建設(shè)管理5頁土地測繪技術(shù)在土地開發(fā)整理中的應(yīng)用研究15頁基于大數(shù)據(jù)與物聯(lián)網(wǎng)的電氣設(shè)備智能監(jiān)測裝置分..5頁二年級學寫日記28頁工程線利用機械開挖接觸網(wǎng)基坑方案優(yōu)化6頁信息技術(shù)與小學數(shù)學教學策略分析5頁中國水電市場現(xiàn)狀分析報告-市場運營態(tài)勢與發(fā)展..5頁我國外賣行業(yè)活躍用戶數(shù)持續(xù)回暖黃藍大戰(zhàn)升級..9頁SAP打印功能在企業(yè)信息系統(tǒng)國際化管理下的應(yīng)用..6頁培養(yǎng)中專學生跨欄技術(shù)的自信心研究3頁互聯(lián)網(wǎng)+電子信息工程的專業(yè)發(fā)展研究7頁碳纖維加固施工工藝淘豆網(wǎng)2021-09-0613如何科學合理地使用碳纖維布?_專用談到一種"布"，想必很多加固者都接觸過，那就是碳纖維布。 一些碳纖維布的寬度是固定的，例如一般生產(chǎn)的碳纖維布(各種寬度:100毫米、150mm、200mm、300mm和其它特殊寬度500mm)，只需按長度要求進行裁剪即可。 2、嚴禁折疊切割后的碳纖維布。 在任何情況下都不允許折疊，為什么這么說由于碳纖維布很脆弱。 假如原碳纖維布有折痕該怎么辦應(yīng)剪掉有折痕的碳纖維布; 3、在涂有結(jié)構(gòu)膠的混凝土表面鋪設(shè)切割好的碳纖維布。 與此同時，粘貼時一定要平整，不能起皺，以免影響其性能。 4、沿著纖維方向，用專用滾筒在粘貼纖維的表面上滾動幾次，使膠水充分浸泡在碳纖維布中，碳纖維布壓實均勻，無氣泡。 保證粘貼施工質(zhì)量的關(guān)鍵在于浸漬粘接專用結(jié)構(gòu)膠能否順利滲透到纖維絲束中。 所以，浸漬膠的配置一定要均勻、充分，以免出現(xiàn)虛假粘貼。 5、粘貼碳纖維布施工后，靜止7天。 完全固化后，檢查是否有空鼓。 單個空鼓面積不得大于1萬平方毫米。 注射法可用于修復(fù)。 如果單個空鼓面積大于10000平方毫米，則應(yīng)切除并重新粘貼碳纖維布。 如果粘貼層數(shù)超過3層，接縫處不小于300毫米，非受力方向接縫處不小于100毫米。 6、多層粘貼碳纖維布時，浸泡在碳纖維布表面的膠水達到干燥狀態(tài)后，應(yīng)立即粘貼下一層。 如果延遲超過1小時，應(yīng)等待12小時重復(fù)上述步驟繼續(xù)粘貼，但在粘貼前擦拭碳纖維布粘合表面的灰塵; 7、最后一層碳纖維布粘貼后，應(yīng)在其表面均勻涂抹一層浸漬膠。 碳纖維布的使用: 1、航空航天國防領(lǐng)域的碳纖維布一般是1K-3K的特殊軍用品牌碳纖維布，以平紋布為主。 其特點是編織精細，強度高，一般與特殊樹脂一起使用; 2、釣具、魚竿、高爾夫球桿等體育娛樂器材領(lǐng)域，一般都是將碳纖維布做成各種預(yù)浸布，以非織布為主，然后再使用; 3、工業(yè)領(lǐng)域的碳纖維布用于箱包、鞋子、汽車零部件、摩托車零部件等。 它還將碳纖維布制成各種預(yù)浸布，主要由編織布和環(huán)氧樹脂組成。 單向碳纖維布和配套環(huán)氧樹脂用于土木建筑加固。 碳纖維布在建筑工程中起著十分重要的作用，其應(yīng)用也十分廣泛。 相信在閱讀了這篇文章之后，大家對碳纖維布有了一定的了解。fashion.sohu.com2023-07-1514碳纖維加固施工流程碳纖維加固施工流程: 首先鑿除待加固基材表面粉刷層，將表面打磨平整，構(gòu)建建面棱角，打磨成內(nèi)徑不小于20mm的棱角。 按照規(guī)定比例稱重配置膠水，低速混合攪拌，使膠體顏色均勻無氣泡。 在混泥土表面涂刷百豐碳纖維膠，均勻滾涂，確保膠量充足飽滿。 將裁剪好的百豐碳纖維布按照放線位置粘貼在混凝土表面。 沿布料粘貼方向用塑料刮板來回將表面刮平，確保碳布平直，延展無氣泡，檢修空隙和氣泡。 再次均勻滾涂碳纖維膠，使膠液充分滲透，檢查是夠有氣泡。 碳纖維加固包括碳纖維布加固和碳纖維板加固兩種。 碳纖維材料用于混凝土結(jié)構(gòu)加固修補的研究始于80年代美、日等發(fā)達國家。 我國的這項技術(shù)起步很晚，但隨著我國經(jīng)濟建設(shè)和交通事業(yè)的飛速發(fā)展，現(xiàn)有建筑中有相當一部分由于當時設(shè)計荷載標準低造成歷史遺留問題，一些建筑由于使用功能的改變，難以滿足當前規(guī)范使用的需求，亟需進行維修、加固。 目前常用的加固方法有很多，如:加大截面法、外包鋼加固法、粘鋼加固法、碳纖維加固法等。 碳纖維加固修補結(jié)構(gòu)技術(shù)是繼加大混凝土截面、粘鋼之后的又一種新型的結(jié)構(gòu)加固技術(shù)。搜狐2018-07-3115碳纖維加固B添加義項編輯分類碳纖維加固包括碳纖維布加固和碳纖維板加固兩種。 碳纖維材料用于混凝土結(jié)構(gòu)加固修補的研究始于80年代美、日等發(fā)達國家。 我國的這項技術(shù)起步很晚，但隨著我國經(jīng)濟建設(shè)和交通事業(yè)的飛速發(fā)展，現(xiàn)有建筑中有相當一部分由于當時設(shè)計荷載標準低造成歷史遺留問題，一些建筑由于使用功能的改變，難以滿足當前規(guī)范使用的需求，亟需進行維修、加固。 目前常用的加固方法有很多，如:加大截面法、外包鋼加固法、粘鋼加固法、碳纖維加固法等。 碳纖維加固修補結(jié)構(gòu)技術(shù)是繼加大混凝土截面、粘鋼之后的又一種新型的結(jié)構(gòu)加固技術(shù)。 碳纖維加固 國內(nèi)最早通過的規(guī)范是2003年《碳纖維片材加固混凝土結(jié)構(gòu)技術(shù)規(guī)程》，其編號為CECS146:2003， 碳纖維加固最近的國標是《結(jié)構(gòu)加固修復(fù)用碳纖維片材》GB/T21490-2008，08年10月1日起執(zhí)行。 《工程結(jié)構(gòu)加固材料安全性鑒定技術(shù)規(guī)范》 碳纖維與傳統(tǒng)的加大混凝土截面或粘鋼混凝土補強相比，具有節(jié)省空間，施工簡便，不需要現(xiàn)場固定設(shè)施，施工質(zhì)量易保證，基本不增加結(jié)構(gòu)尺寸及自重，耐腐蝕、耐久性能好等特點。 另外，采用該工法，可大大提高建筑物的使用壽命，降低加固成本。 因此，碳素纖維作為劃時代的補強材料，而備受青睞和關(guān)注。 (2)重量輕，密度只有普通鋼材的1/4。 (3)耐久性好，可阻抗化學腐蝕和惡劣環(huán)境、氣候變化的破壞。 (4)施工方便快捷、省力節(jié)時、施工質(zhì)量易于保證。 (5)適用范圍廣，混凝土構(gòu)件、鋼結(jié)構(gòu)、木結(jié)構(gòu)均可進行加固。 可大幅度提高構(gòu)件的承載能力、抗震性能和耐久性能。 碳纖維加固法可用于混凝土結(jié)構(gòu)抗彎、抗剪加固，同時廣泛用于各類工業(yè)與民用建筑物、構(gòu)造物的防震、防裂、防腐的補強。 ·混凝土結(jié)構(gòu)物、橋梁及建筑物的梁、柱、面板加固。 ·受鹽害的混凝土、橋梁以及河川構(gòu)造物的防護和加固。 將抗拉強度極高的碳纖維用預(yù)浸成為復(fù)合增強材料(單向連續(xù)纖維);用環(huán)氧樹脂粘結(jié)劑沿受拉方向或垂直于裂縫方向粘貼在要補強的結(jié)構(gòu)上，形成一個新的復(fù)合體，使增強粘貼材料與原有鋼筋混凝土共同受力增大結(jié)構(gòu)的抗裂或抗剪能力，提高結(jié)構(gòu)的強度、剛度、抗裂性和延伸性。 工藝流程可以歸納為: 施工準備 砼表面處理 涂刷底膠 構(gòu)件表面殘缺面修補 粘貼碳纖維 表面養(yǎng)護 1.混凝土表面處理 1將混凝土構(gòu)件表面的殘缺、破損部分清除干凈。 2對經(jīng)過剔鑿、清理和露筋的構(gòu)件殘缺部分，進行修補、復(fù)原。 3裂縫修補:縫寬小于0.2mm的裂縫，用環(huán)氧樹脂進行表面涂刷密封;大于0.2mm的裂縫用環(huán)氧樹脂灌縫。 4打磨:將構(gòu)件表面凸出部分(混凝土構(gòu)件交接部位、模板的接槎等)打磨平整，修復(fù)后的構(gòu)件表面盡量平順。 5清洗打磨過的構(gòu)件表面，并使其充分干燥。 2.缺陷部位涂刷底膠 將配好的底膠(粘結(jié)劑)，用涂刷均勻于缺陷部位的砼表面。 3.構(gòu)件表面殘缺面的修補 用環(huán)氧膩子對構(gòu)件表面殘缺面的修補是十分重要的一步，要點如下: 1膩子主劑、固化催進劑、固化劑按規(guī)定比例稱量準確，裝入容器，用攪拌器攪拌均勻。 2構(gòu)件表面凹陷部位用環(huán)氧膩子填平，修復(fù)至表面平整。 在殘缺修補中使用環(huán)氧膩子時，要在氣溫-5℃以上，相對濕度小于85%的條件下施工。 膩子涂刮后，表面仍存在的凹凸糙紋，應(yīng)再用砂紙打磨平整。 4.涂刷底膠 將配好的底膠(粘結(jié)劑)，用滾筒均勻涂刷于需要粘結(jié)的砼表面。 5.粘貼碳纖維 粘貼碳纖維材料之前，首先應(yīng)確認粘貼表面干燥。 氣溫在-10℃以上，相對濕度RH85%時，如無有效措施不得施工。 為防止碳纖維受損，在碳纖維材料運輸、儲存、裁切和粘貼過程中。 應(yīng)用鋼直尺與壁紙刀按規(guī)定尺寸切斷碳纖維材料，每段長度一般以不超過6m為宜。 為防止材料在保管過程中損壞，材料的裁切數(shù)量應(yīng)按當天的用量裁切為準。 碳纖維縱向接頭必須搭接20cm以上。 該部位應(yīng)多涂樹脂，碳纖維橫向不需要搭接。 其施工工藝要點如下:。 1粘貼樹脂的主劑、固化催促劑和固化劑應(yīng)按規(guī)定的比例稱量準確，裝入容器，用攪拌器攪拌均勻。 一次調(diào)和量應(yīng)以在可使用時間內(nèi)用完為準。 2粘貼時，在碳纖維和樹脂之間盡量不要有空氣。 可用羅拉(專用工具)沿著纖維方向在碳纖維材料上滾壓多次，使樹脂滲浸入碳纖維中。 6.養(yǎng)護 粘貼碳纖維材料后，需自然養(yǎng)護1-2小時達到初期固化，應(yīng)保證固化期間不受外界干擾和碰撞。 7.涂裝 若加固補強構(gòu)件需要防火時，可在樹脂固化后涂刷耐火涂層。 涂裝應(yīng)在樹脂初期固化后進行，并應(yīng)遵守所用涂料的相關(guān)標準和施工規(guī)定。 1)，碳纖維單向織物布復(fù)合材，200克，300克，以及碳纖維條形板 2)，S玻璃布，300克--450克 3)，E玻璃纖維單向織物(布)300克--450克 4)，改性環(huán)氧樹脂，用于粘接纖維布 5)碳纖維板，分1.2mm和1.4mm厚兩種。360百科2021-10-1116碳纖維布使用教程碳纖維布是一種輕量化、高強度的材料，常用于航空航天、汽車、運動器材等領(lǐng)域。 使用碳纖維布需要注意以下幾點: 1.準備工作:在使用碳纖維布之前，需要準備好一些工具和材料，如碳纖維布、織物剪刀、手套、面罩、模具、樹脂等。 2.準備模具:選擇好需要制作的產(chǎn)品模具，可以使用軟質(zhì)泥土或其他耐高溫的材料制作。 在模具表面涂上一層脫模劑以便取出成型后的產(chǎn)品。 3.裁剪碳纖維布:將碳纖維布放在模具表面，利用織物剪刀剪出需要的形狀。 在縮小耗材庫存，提高布利用率的同時，盡量避免浪費。 4.鋪設(shè)碳纖維布:將剪好的碳纖維布鋪在模具表面上時，要盡量保證布面緊密貼合模型。 在鋪設(shè)過程中，要盡量避免產(chǎn)生皺折和空洞，以避免沖擊性能。 5.涂覆樹脂:涂制時需要按照氣溫、濕度以及樹脂的種類來進行選擇。 應(yīng)注意掌握每一次涂布的數(shù)量，順序以及厚度等方面。 6.等待固化:固化的時間由樹脂種類，氣溫等因素決定。 在通風和干燥的環(huán)境下暴露碳纖維布并等待干燥固化即可。 碳纖維布的使用需要注意安全，戴上手套和面罩。 此外，要根據(jù)單獨的產(chǎn)品進行制作，不應(yīng)將不同的產(chǎn)品混合在一起制作。 其他注意事項如方向、角度、厚度、尺寸等也需要注意。 通過掌握使用教程，能夠提高碳纖維制品質(zhì)量和生產(chǎn)效率。m.chinapp.com2023-05-2517施工碳纖維布要注意哪些2、在施工現(xiàn)場中，是需要做好相應(yīng)的防火防水措施，且要讓施工現(xiàn)場的空調(diào)流通，降低意外施工的發(fā)生。另外，對于進入施工現(xiàn)場中的所有人員，都要配備好必要的安全措施，一旦出現(xiàn)碳纖維膠濺到衣服上，要及時清洗干凈。 3、由于碳纖維布是可以導(dǎo)電的，因此在施工的時候，要盡量遠離電源的位置，以免發(fā)生意外事故，帶來不必要的麻煩。如果是在戶外施工，且靠近電線的，要注意天氣，要是風大的時候，要停止施工，以免碳纖維布接觸到電線。www.danganba.com2023-06-2518碳纖維加固工藝施工流程碳纖維加固工藝施工流程，視頻播放量1029、彈幕量0、點贊數(shù)3、投硬幣枚數(shù)0、收藏人數(shù)4、轉(zhuǎn)發(fā)人數(shù)13，視頻作者固特邦，作者簡介如有任何加固及材料問題，請聯(lián)系電話:19173139360，相關(guān)視頻:碳纖維布板底加固，硅鈣板變鋼板!碳纖維布加固有多強，高延性混凝土施工方法，隔離型涂裝技術(shù)解決方案，高延性混凝土暴力視頻，碳纖維加固，強度高、重量輕、環(huán)保又美觀!，《紙飛機與錢飛機》一塊錢的毛利和一塊錢的成本有啥區(qū)別?，灌漿料膨脹性對比測試，固特邦水下玻纖套筒加固系統(tǒng)，固特邦JN-Z植筋錨固膠，仰面植筋，一滴不漏! 如有任何加固及材料問題，請聯(lián)系電話:19173139360 【足球先生十年老店】最新視頻來襲，快來看看吧!嗶哩嗶哩2023-03-2719碳纖維布的使用方法本地最近搜索:碳纖維布的使用方法 ≥1平方米碳纖維布，碳纖維膠，粘鋼膠，植筋膠，喜利得植筋膠re500產(chǎn)品詳情公司簡介公司評價顧名思義，碳纖維布，與布所類似，具備重量輕、質(zhì)軟、且厚度薄，I級碳纖維布理論厚度也僅為0.167mm。 而碳纖維板，是通過碳纖維原絲與樹脂硬化而成的復(fù)合材，類似于鋼板，厚度主要為1.2mm、1.4mm、2.0mm等。 碳纖維，素有黑色黃金之稱，憑借其優(yōu)異的性能在諸多領(lǐng)域中都是重要的材料。 在結(jié)構(gòu)加固中，由宇航級碳纖維原絲制成的碳纖維復(fù)合材，能夠充分發(fā)揮其輕質(zhì)高強的特點，增強結(jié)構(gòu)承載力、提升結(jié)構(gòu)耐久性。 在碳纖維復(fù)合材中，碳纖維布與碳纖維板為主要的應(yīng)用形式，二者在結(jié)構(gòu)承載力提升幅度上存在差距。 經(jīng)常出現(xiàn)在圖紙上的這些標示1T-100@300，1U-200@300，1Y-100，是什么意思?1T-100@300表示梁底粘加固碳纖維布1層，100mm寬，間距300;1U-200@300表示U型箍200寬，間距300;1Y-100表示100寬的壓條，梁兩側(cè)各一條。 那么，2t-150指的就是粘加固碳纖維布2層，150mm寬。 關(guān)于加固碳纖維布的規(guī)格，我公司可提供兩種厚度:0.111mm(200g)和0.167mm(300g)，300g是由36根碳絲組成，200g是由25根碳絲組成。 以及多種寬度:10cm、15cm、20cm、30cm、50cm，以及可為其他工程定制所需的特殊寬度，一卷是100米，如:10cm寬度的1卷就是10平方米。 隨著加固碳纖維布行業(yè)的不斷發(fā)展，越來越多的行業(yè)和工程運用到了加固碳纖維布。 加固碳纖維布有一級、二級、三級。 一級布，抗拉強度3400兆帕以上，二級布3000兆帕以上，三級布1800兆帕以上。 在選擇不同等級加固碳纖維布時可讓生產(chǎn)廠家提供相應(yīng)的檢測報告和工程質(zhì)保書。 加固碳纖維布是一種單向碳纖維加固產(chǎn)品，通常采用12K碳纖維絲織造。 可用于結(jié)構(gòu)構(gòu)件的抗拉、抗剪和抗震加固，該材料與配套浸漬膠共同使用成為碳纖維復(fù)合材料，可構(gòu)成完整的性能*的加固碳纖維布片材增強體系，適用于處理建筑物使用荷載增加、工程使用功能改變、材料老化、混凝土強度等級低于設(shè)計值、結(jié)構(gòu)裂縫處理、惡劣環(huán)境服役構(gòu)件修繕、防護的加固工程。 應(yīng)用性能: 1)樓房鋼筋加固 2)梁、柱斷裂加固 3)加層抗震加固 4)高架、橋梁維修加固 5)剪力墻開門加固 6)陽臺根部斷裂加固 A自重輕，能在狹小的空間操作，施工過程不受影響 B使用強度高，能靈活的用于抗彎、抗剪和抗壓的工程結(jié)構(gòu)中 C具有優(yōu)良柔韌性，能包裹復(fù)雜的外形構(gòu)件 D滿足各種構(gòu)件表面(橋梁、隧洞、板、梁、柱、通風桶、管道、墻體等)的抗堿抗化學腐蝕要求 E可對織物進行重復(fù)利用，覆蓋平整;對裝修影響小，貯存壽命長;容許操作期限長，在操作前、操作中和操作后都允許環(huán)境存在一定的差異 適用于各種結(jié)構(gòu)類型，各種結(jié)構(gòu)部位的加固修補，如梁、板、柱、屋架、橋墩、橋梁、筒體、殼體等結(jié)構(gòu)。 適用于港口工程和水利水電等工程中混凝土結(jié)構(gòu)、砌體結(jié)構(gòu)、木結(jié)構(gòu)的補強和抗震加固，特別適合于曲面及節(jié)點等復(fù)雜形式的結(jié)構(gòu)加固。 基層混凝土的強度要求不低于C15。 300克的碳纖維布價格，多少錢 技術(shù)指標 中國國內(nèi)早的規(guī)范是2003年《碳纖維片材加固混凝土結(jié)構(gòu)技術(shù)規(guī)程》，其編號為CECS146:2003，已經(jīng)被新的國家標準規(guī)范《混凝土結(jié)構(gòu)加固設(shè)計規(guī)范》替代，其編號為GB50367-2013. 碳纖維布力學性能指標 公司是一家生產(chǎn)銷售加固材料，碳纖維布/膠，粘鋼膠，環(huán)氧植筋膠，喜利得植筋膠，承接加固工程。 公司專業(yè)生產(chǎn)碳纖維布等加固材料，承接各類建筑物結(jié)構(gòu)加固工程施工(植筋、粘鋼、粘貼碳纖維、外包鋼壓力灌注、裂縫修補)等專業(yè)技術(shù)領(lǐng)域并獲得*建設(shè)部審批頒發(fā)的加固補強特種工程專業(yè)施工資質(zhì)。蓋德化工網(wǎng)2023-04-2520碳纖維布加固受彎構(gòu)件,如何正確施工采用悍馬碳纖維布對受彎構(gòu)件，既各種類型的梁和板進行正截面加固時，通常是將碳纖維布粘貼在構(gòu)件的受拉底面，如梁底和板底，然后在端部設(shè)置附加錨固措施，以此來達到增強構(gòu)件的目的。 錨固可采用碳纖維布制作的u形箍或預(yù)制鋼u形箍。 碳纖維布加固受彎構(gòu)件，應(yīng)按如下方式正確施工: 悍馬碳纖維布 1.對粘貼區(qū)混凝土進行表面處理。 對梁底或板底粘貼區(qū)進行表面打磨，除去混凝土表層的薄弱層，露出堅實的混凝土層，應(yīng)打磨平整，以保證混凝土和碳纖維布之間粘結(jié)可靠。 這是因濕粘法中碳纖維布可隨著混凝土表層的凸凹成型，將可能導(dǎo)致應(yīng)力集中現(xiàn)象。 2.應(yīng)配制找平材料并對不平整處進行找平處理。 對混凝土表面凹陷部位應(yīng)采用找平材料填補平整，不應(yīng)有棱角。 轉(zhuǎn)角處應(yīng)采用找平材料修理成為光滑的圓弧。 找平材料表面指觸干后，應(yīng)盡快進行下一工序的施工。 3.涂刷底層膠。 采用滾筒均勻涂刷底層膠于混凝土表面，在底層膠表面指觸干燥后，應(yīng)盡快進行下一工序的施工。 4.涂刷浸漬膠。采用滾筒均勻涂刷配制好的浸漬膠于粘貼部位。 5.粘貼碳纖維布。 將碳纖維布用手輕壓粘貼于需粘貼的位置，并用專用滾筒進行滾壓，排擠氣泡。 當采用滾筒進行滾壓時，應(yīng)采用單向滾壓方式，避免碳纖維絲出現(xiàn)彎曲現(xiàn)象。 6.多層粘貼時應(yīng)重復(fù)步驟4和5，并應(yīng)在纖維表面的浸漬膠表面指觸干燥后盡快進行下一層粘貼。 7.在最后一層碳纖維布的表面應(yīng)均勻涂抹浸漬膠。 8.表面防護。應(yīng)根據(jù)使用環(huán)境進行防火、防濕等保護。 配套樹脂的甲、乙兩組份應(yīng)密封貯存，遠離火源，避免陽光直接照射。百度經(jīng)驗2018-06-1121碳纖維布施工流程一、工藝流程 清理障礙物→放線、驗線→清理粘布混凝土結(jié)構(gòu)面→配制涂刷底膠→混凝土結(jié)構(gòu)面找平→粘貼碳纖維布→表面防護→報驗 二、施工流程 1、障礙物清理 1.1、根據(jù)現(xiàn)場實際情況予以清理，總的原則是方便施工為宜。 1.2、現(xiàn)場質(zhì)檢員核查清理狀態(tài)，合格后進行下一步工序。 2、放線、驗線 2.1、放出碳纖維布粘貼位置線點位置線。 2.2、現(xiàn)場技術(shù)員(工長)復(fù)核放線無誤后，方可開始施工 3、清理粘碳纖維布混凝土結(jié)構(gòu)面 3.1、用角磨機打磨混凝土表面。 3.2、用吹風機將混凝土表面浮塵吹掉。 3.3、請甲方、監(jiān)理、總包負責人，對打磨后的混凝土表面進行驗收。 4、配制并涂刷底膠 4.1、嚴格按照配套樹脂的主劑、固化劑所規(guī)定的比例稱量準確，裝入容器，用攪拌器攪拌均勻，一次 調(diào)和量不應(yīng)過多，以在可使用時間內(nèi)用完為準。 5、混凝土結(jié)構(gòu)面找平 5.1、構(gòu)件表面凹陷部位用環(huán)氧膩子填平，修復(fù)至表面平整。 在殘缺修補中使用環(huán)氧膩子時，要在氣溫-5℃以上，相對濕度小于85%的條件下施工。 膩子涂刮后，表面仍存在的凹凸糙紋，應(yīng)再用砂紙打磨平整，轉(zhuǎn)角處修補為半徑不小于30mm圓弧。 6、粘貼碳纖維布 6.1、粘貼碳纖維材料之前，首先應(yīng)確認粘貼表面干燥。 氣溫在-10℃以下，相對濕度RH85%時，如無有效措施不得施工。 為防止碳纖維受損，在粘貼之前應(yīng)用鋼直尺與壁紙刀按規(guī)定尺寸切斷碳纖維材料，每段長度一般以不超過6m為宜。 為防止材料在保管過程中損壞，材料的裁切數(shù)量應(yīng)按當天的用量裁切為準。 該部位應(yīng)多涂樹脂，碳纖維橫向不需要搭接。 6.2、配制浸漬樹脂并均勻涂抹于所要粘貼構(gòu)件，抹膠厚度1～3㎜，中間厚，邊緣薄。 6.3、沿纖維方向多次滾壓，擠出氣泡，使浸漬樹脂完全浸透纖維布。 6.4、碳纖維布的表面均勻涂抹浸漬樹脂。 7、表面防護處理 7.1、若加固補強構(gòu)件需要防火時，可在樹脂固化后涂刷耐火涂層。 涂裝應(yīng)在樹脂初期固化后進行，并應(yīng)遵守所用涂料的相關(guān)標準和施工規(guī)定。 8、報驗 8.1、完成后，請監(jiān)理或總包驗收。填寫隱檢資料，工程質(zhì)量報驗認可單，請總包負責人、監(jiān)理簽字。 8.2、整理所有工程必須的資料移交給總包單位，以便整個工程資料的完整性。 三、施工質(zhì)量標準 1、主控項目: 粘貼碳纖維布必須符合設(shè)計要求及加固行業(yè)施工規(guī)范。 2、一般項目: 2.1、對于直徑在10mm以上30mm以下的空鼓，每平方米少于10個，可認為合格; 2.2、若每平方米在10個以上，則認為不合格，需進行補修。 2.3、對于直徑在30mm以上的空鼓，只要出現(xiàn)，即認為不合格，需進行補修。 四、施工注意事項 1、粘貼碳纖維布安全注意事項: 1.1、配套樹脂的甲、乙兩組份應(yīng)密封貯存，遠離火源，避免陽光直接照射; 1.2、操作人員應(yīng)穿工作服，戴好防護口罩; 1.3、施工場所應(yīng)配備各種必要的滅火器，以備救護; 2、安全防護措施 2.1、危險處，在邊沿處設(shè)置兩道護身欄桿，并應(yīng)于夜間設(shè)紅色標志燈。 2.2、各施工用架嚴格按照腳手架安全技術(shù)防護標準和規(guī)范搭設(shè)。 3、消防管理措施 3.1、加強本工程場內(nèi)的消防工作保障施工生產(chǎn)能正常進行，護國家和人民生命財產(chǎn)安全。 3.2、現(xiàn)場安置消防水桶、鐵鍬、鉤子、鏟子等消防用具。 3.3、建立各級消防責任制，制定消防制度，并監(jiān)督嚴格執(zhí)行。 3.4、建立明火申請用火證制度，施工現(xiàn)場禁止吸煙，控制火源。 經(jīng)驗內(nèi)容僅供參考，如果您需解決具體問題(尤其法律、醫(yī)學等領(lǐng)域)，建議您詳細咨詢相關(guān)領(lǐng)域?qū)I(yè)人士。百度經(jīng)驗2016-12-0822建筑碳纖維布如何運用?碳纖維是隨著軍工事業(yè)發(fā)展起來的新型材料，近年來被廣泛的應(yīng)用于航空、車輛、體育休閑、水利、鐵路等項目中，今天我們討論的建筑碳纖維，顧名思義就是建筑工程上用的碳纖維布加固材料，它是如何在建筑上運用的?一起來看一看。 建筑用的碳纖維布是采用聚丙烯腈基原絲編織而成的單向布，單向碳纖維布應(yīng)用于對混凝土、鋼或者其他構(gòu)件的修復(fù)、加固效果明顯，其抗拉強度可以達到3500MPa以上，為普通建筑用鋼材的10倍，而比重僅為鋼材的四分之一，是建筑加固的得力助手。 總的一句話，建筑碳纖維是一種高強輕質(zhì)的高性能材料。 碳纖維布除了用于加固受損建筑，還可以用于建筑功能改造、荷載增加等。 碳纖維布的優(yōu)點 1、自重輕，施工方便快捷，不增加結(jié)構(gòu)荷載; 2、輕度高，能靈活地用于抗彎、封閉箍和抗剪加固; 3、柔和性好，不受結(jié)構(gòu)(梁、柱、通風筒、管道、墻體等)外形限制; 4、耐久性佳，抗化學腐蝕和惡劣環(huán)境氣候變化的能力強; 5、抗高溫、抗蠕變、抗磨蝕、抗震性能好; 6、符合環(huán)境要求; 7、適用范圍廣、混凝土構(gòu)件、鋼結(jié)構(gòu)、木結(jié)構(gòu)均可進行加固。 建筑碳纖維布型號 型號:HM-20、HM-30 克重:200g/㎡、300g/㎡ 厚度:0.111mm(200g)和0.167mm(300g) 建筑碳纖維膠 建筑碳纖維膠是建筑碳纖維布的配套用膠，包括底膠、找平膠和浸漬膠。 底膠的作用是對鑿除后的破損混凝土進行滲透粘結(jié)加固，若構(gòu)件表面完好無損則無需進行加固;找平膠用于加固構(gòu)件表面缺陷的修補找平;浸漬膠用于浸漬和粘結(jié)碳纖維布，從而對構(gòu)件進行補強加固。 碳纖維布施工 1.混凝土表面處理 混凝土面應(yīng)鑿除粉飾層，油污、污物等，然后用角磨機磨去1~2mm厚表層，混凝土構(gòu)件轉(zhuǎn)角處應(yīng)進行倒角處理，打磨完畢用壓縮空氣吹凈浮沉，然后用棉布蘸酒精試凈表面，保持干燥備用。 若被補強的混凝土存在裂縫，應(yīng)先視裂縫大小選用HM-120M灌注膠或HM-120L灌縫膠灌注后再進行補強。 2.底膠施工 施工時，底膠A、B兩組份按規(guī)定的配膠比例稱重，倒入潔凈容器內(nèi)并攪拌均勻(攪拌時沿同一方向攪拌，盡量避免混入空氣形成氣泡。 用毛刷或滾筒刷在混凝土表面均勻涂刷，膠表層干燥以后，可視具體情況進行多次涂刷，但是涂層厚度不超過0.4mm，并不得漏刷或有流淌、氣泡，等膠固化后(固化時間視現(xiàn)場氣溫而定，以手指觸感干燥為宜，一般不小于2小時)，再進行下一道工序。 )每次配制的皎液應(yīng)在膠的適用期內(nèi)一次用完。 3.找平施工 混凝土表面氣孔及問題應(yīng)使用找平膠補平。 存在凹陷部位時，將配置好的找平膠用刮刀嵌刮進行修補填平，模板接頭等出現(xiàn)高度差的部位應(yīng)用找平膠填補，盡量減少高差。 轉(zhuǎn)角的處理，應(yīng)用找平膠將其補為光滑的圓弧，半徑不小于20mm。 找平膠須固化后(固化時間視現(xiàn)場氣溫而定，以手指觸感干燥為宜，一般不少于2小時)，方可進行下一道工序。 4.碳纖維布的粘貼 將碳纖維浸漬膠均勻涂抹于被粘貼部位，拐角部位適當多涂抹一些。 將碳纖維布拉緊對齊后粘貼，用塑料刮板或滾筒(用去掉外邊絨毛的涂料滾筒即可)，沿同一方向反復(fù)滾壓，直至膠料滲出。 然后在碳纖維布外表面也均勻涂抹浸漬膠，并反復(fù)滾壓，使浸漬膠雙向充分浸潤碳纖維布。 碳纖維布若需搭接，搭接長度不宜小于100mm。 5.固化養(yǎng)護 施工完成后24小時內(nèi)防止雨淋或受潮，并注意保護，防止硬物碰傷施工表面。搜狐2020-06-1723碳纖維加固工藝流程及要點措施.ppt碳纖維加固工藝流程及要點措施.ppt 如您付費，意味著您自己接受本站規(guī)則且自行承擔風險，本站不退款、不進行額外附加服務(wù);查看《如何避免下載的幾個坑》。 碳纖維加固工藝流程及要點措施 模板來自于*模板來自于**模板來自于*模板來自于*碳纖維加固工藝流程及碳纖維布和碳纖維膠的產(chǎn)品性能李目錄一、碳纖維布的施工工藝二、材料要求(碳纖維布、碳纖維膠)三、要點措施1234膠粘劑的配置涂底膠?基底處理?用整平膠料找平粘貼碳纖維布5一.工藝流程1.膠粘劑的配置?1)將原材料按不同配合比稱量準確，分別配置底涂膠料、整平膠料及粘結(jié)膠料。 先將稀釋劑加入聚合物主料內(nèi)攪拌均勻，再將填料加入繼續(xù)攪拌至均勻，最后加入固化劑，充分攪拌后即可使用。 ?2)?配置膠料時應(yīng)注意以下事項:底涂膠料每次配置量以1-2公斤為宜;整平膠料每次配置量以0.5-1公斤為宜;粘結(jié)膠料每次配置量以1-2公斤為宜。 ?2.基底處理???1)用混凝土角磨機、砂輪(砂紙)等工具，去除混凝土表面的浮漿、油污等雜質(zhì)，構(gòu)件基面的混凝土要打磨平整，尤其是表面的凸出部位要磨平，轉(zhuǎn)角粘貼處要進行倒角處理并打磨成圓弧狀(R3?10mm)。 2)將混凝土表面清理干凈并保持干燥。 使用高強度聚合物砂漿修補表面凹陷底部分。 ?3.涂底膠??1)按一定比例將主劑與固化劑先后置于容器中，用攪拌器攪拌均勻，根據(jù)現(xiàn)場實際氣溫決定用量，并嚴格控制使用時間。 ?2)用滾桶刷或毛刷將膠均勻涂抹于混凝土構(gòu)件表面，厚度不超過0.4mm，并不得漏刷或有流淌、氣泡，等膠固化后(固化時間視現(xiàn)場氣溫而定，以手指觸感干燥為宜，一般不小于2小時)，再進行下一道工序。 4.用整平膠料找平??1)混凝土表面凹陷部位應(yīng)用刮刀嵌刮整平膠料修補填平，模板接頭等出現(xiàn)高度差的部位應(yīng)用整平膠料填補，盡量減少高差。 ?2)轉(zhuǎn)角的處理，應(yīng)用整平膠料將其修補為光滑的圓弧，半徑不小于10mm。 ?3)整平膠料須固化后(固化時間視現(xiàn)場氣溫而定，以手指觸感干燥為宜，一般不小于2小時)，方可再進行下一道工序。 5、粘貼碳纖維布??1)按設(shè)計要求的尺寸裁剪碳纖維布，除非特殊要求，碳纖維布長度應(yīng)在3m以內(nèi)。 ?2)配置、攪拌粘貼膠料，然后用滾筒刷均勻涂抹于所粘貼部位，在搭接、拐角部位適當多涂抹一些。 ?3)用特制光滑滾子在碳纖維布表面沿同一方向反復(fù)滾壓至膠料滲出碳纖維布外表面，以去除氣泡，使碳纖維布充分浸潤膠料。 多層粘貼應(yīng)重復(fù)以上步驟，待纖維表面指觸感干燥為宜，方可進行下一層碳纖維布的粘貼。 4)在最外一層碳纖維布的外表面均勻涂抹一層粘貼膠料。 6、材料的產(chǎn)品性能JGN802改性環(huán)氧樹脂碳纖維膠JGN802系列碳纖維膠系甲乙雙組分改性環(huán)氧類膠粘劑，是粘貼碳纖維片材的專用膠，廣泛應(yīng)用于結(jié)構(gòu)加固。 一、產(chǎn)品特點?底膠具有粘度低、滲透力強，能很好滲入混凝土表面孔隙，與混凝土結(jié)合力強。 ?修補膠具有粘度適中，觸變性好，不流淌，便于涂刮、強度高。 ?浸漬膠具有良好的浸潤性和滲透性，與碳纖維片材形成符合材料具有極強的力學性能和優(yōu)良的耐久性能。 該膠還具有較好的觸變性能和良好的懸掛度，使得垂直面施工時流淌性較小。 二、技術(shù)指標GB50728-2011《工程結(jié)構(gòu)加固材料安全性鑒定技術(shù)規(guī)范》I類A級膠性能項目性能要求膠體性能抗拉強度(MPa)≥38抗拉強度(MPa)≥2.4×103伸長率(%)≥1.5抗彎強度(MPa)≥50且不得呈破裂狀破壞抗壓強度(MPa)≥70粘結(jié)能力鋼對鋼拉伸抗剪強度標準值(MPa)≥14鋼對鋼粘結(jié)抗拉強度(MPa)≥40鋼對鋼T沖擊剝離長度(mm)≤20鋼對C45混凝土的正拉粘結(jié)強度(MPa)≥2.5，且為混凝土內(nèi)聚破壞不揮發(fā)物含量(固體含量)(%)≥99三、應(yīng)用范圍?用于加固構(gòu)件表面底層涂抹。 ?用于加固構(gòu)件表面碳纖維、玻璃纖維及其它纖維類片材的浸漬粘貼。 四、施工工藝?清理基材表面:對粘接面進行打磨去除表面浮漿及松散層，露出新面并用空壓。文檔投稿賺錢網(wǎng)2016-10-1724碳纖維布加固施工工藝流程(圖片)碳纖維布加固施工工藝流程:施工準備、混凝土表面處理、對不平整處采用找平膠找平修復(fù)，底膠配制并涂刷，浸漬膠配制，粘貼碳纖維布、表面抹砂漿保護.5、多層粘貼時逐層重復(fù)上述步驟，但應(yīng)在碳纖維布表面指觸干燥后立即進行下一層的粘貼，如超過60分鐘則應(yīng)等12小時后再進行涂浸碳纖維粘貼下一層。.搜狐2016-11-1625碳纖維加固施工措施_2024年碳纖維加固施工措施資料下載本資料為裂縫修復(fù)及碳纖維加固施工方案，編制于2016年，共5頁。 工程概況:基礎(chǔ)出現(xiàn)上下貫穿裂縫，為了防止板內(nèi)鋼筋銹蝕，須對出現(xiàn)裂縫的梁進行裂縫灌漿處理，擬對已產(chǎn)生裂縫部位進行碳纖維加固目錄:工程概況編制依據(jù)主要材料裂縫灌漿施工碳纖維加固。 碳纖維材料用于混凝土結(jié)構(gòu)加固修補的研究，始于80年代美、日等發(fā)達國家，在90年代初國家開始重點發(fā)展碳纖維投產(chǎn)及應(yīng)用，在建筑加固方面，碳纖維應(yīng)用也越來越廣泛。 實踐可知，碳纖維材料的綜合性能比較強，耐久性強且重量比較輕，是當前應(yīng)用比較廣泛的一種裂縫處理材料，抗拉強度是同等尺寸的鋼板的7～10倍，所以該材料很多情況下都應(yīng)用鋼結(jié)構(gòu)、混凝土結(jié)構(gòu)中，可以全面提升結(jié)構(gòu)綜合性能。 某橋梁工程方案中有125榀30m預(yù)制T梁，其中75榀中梁，50榀邊梁，全部應(yīng)用C50混凝土制作而成。 2008年5月6日，經(jīng)過專業(yè)人員檢查之后發(fā)現(xiàn)，其預(yù)制T梁在。 經(jīng)濟的高速發(fā)展使得我國交通設(shè)施建設(shè)資金投入量逐年增加，在全國形成系統(tǒng)的交通網(wǎng)狀結(jié)構(gòu)體系。 所以，定期對高速公路橋梁進行檢測、鑒定、加固處理是相當重要的，可有效保證其質(zhì)量性能，增加高速公路橋梁的使用年限。 加固處理方案對高速公路橋梁不同的病害要采取對應(yīng)的加固處理方案，對全。 工程中的鋼結(jié)構(gòu)不可避免地存在各種缺陷和損傷，在荷載和環(huán)境等因素的作用下，材料發(fā)生變化，引起宏觀力學性能的劣化，極易導(dǎo)致鋼結(jié)構(gòu)工程事故。 為確保結(jié)構(gòu)安全工作，延長使用壽命，就必須對損傷構(gòu)件進行更換或加固，更換這些構(gòu)件將造成極大的浪費，而且會影響結(jié)構(gòu)的正常使用。 同時，結(jié)構(gòu)損傷具有局部性和多發(fā)性特點，這些結(jié)構(gòu)不可能在出現(xiàn)損傷時就立即退役。 一、鋼結(jié)構(gòu)損害的主要因素及加固技術(shù)措施鋼結(jié)構(gòu)損害的主要因素有:(1)由荷載變化，超期服役，規(guī)范和規(guī)程改變導(dǎo)致結(jié)構(gòu)承載力不足;(2)構(gòu)件由于各種意外產(chǎn)生變形、扭曲、。 建筑功能:住宅高度類別:多層建筑圖紙深度:施工圖民用建筑設(shè)計使用年限:50年結(jié)構(gòu)形式:鋼筋混凝土結(jié)構(gòu)圖紙張數(shù):6張設(shè)計時間:2013年內(nèi)容簡介本工程是小區(qū)加固項目，碳纖維材料用的纖維必須為連續(xù)纖維.碳纖維必須選用聚丙烯腈基(PAN基)12K或12K以下的小絲束纖維。 圖紙包括:結(jié)構(gòu)加固設(shè)計總說明，四、五、六層局部加固圖，梁加固結(jié)構(gòu)圖，局部加固平面圖，加固立面圖，局部梁頂加固平面圖，梁加固立面圖，共計6張圖。 出圖時間:2013年局部加固平面圖局部加固平面圖梁加固立面圖。 建筑功能:辦公 加固材料:[1]碳纖維布采用I級單向織物(布)，型號300g/m^2，厚度0.167碳纖維布，彈性模量不小于240Gpa，極限強度不小于3400Mpa，伸長率不大于1.7%。 [2]碳纖維板采用I級條形板，厚度1.2mm碳纖維板，彈性模量不小于160Gpa，極限強度不小于2400Mpa，伸長率不大于1.7%。 [3]碳纖維布粘結(jié)膠采用A類膠，。 附件內(nèi)含:加固設(shè)計方案、板底加固平面布置圖、板負彎矩加固平面布置圖、梁立面粘貼碳纖維布示意圖和剖面圖等，dwg格式，共計5張圖紙。 現(xiàn)澆板。 本資料為貼剛法及粘貼碳纖維法橋梁加固，共24頁。 粘貼碳纖維布。 依設(shè)計尺寸裁剪碳纖維布，應(yīng)根據(jù)現(xiàn)場施工經(jīng)驗和作業(yè)空間確定下料長度，若需進行接長時，接頭的長度應(yīng)根據(jù)實際情況確定，一般布得小于15cm，在用碳纖維布加固混凝土構(gòu)件時，宜采用薄布多層的方法，使其與粘貼材料充分浸潤，確保粘結(jié)效率。 相關(guān)圖片:碳纖維材料加固碳纖維材料與其他加固材料對比碳纖維片拉伸性能。 【摘要】在加固領(lǐng)域采用“輕質(zhì)高強”材料是一種趨勢，現(xiàn)代化的加工制作和施工工藝給加固結(jié)構(gòu)構(gòu)件由被動式加固過渡到“主動加固”提供了先決條件。 相關(guān)設(shè)計規(guī)范和技術(shù)標準也不斷的精進。 預(yù)應(yīng)力混凝土結(jié)構(gòu)技術(shù)也非常成熟并應(yīng)于工程項目中，在建筑結(jié)構(gòu)加固技術(shù)上，也呈現(xiàn)出無粘結(jié)低松弛體外內(nèi)、外預(yù)應(yīng)力加固技術(shù)，從理論到實踐也趨于成熟。 最近幾年預(yù)應(yīng)力碳纖維復(fù)合板在大跨度橋梁加固應(yīng)用，工業(yè)與民用建筑加固也逐漸采用。 其預(yù)應(yīng)力碳纖維復(fù)合板加固技術(shù)的優(yōu)越性比較多，但不利一面也值得重視。 本手稿就目前規(guī)范和技術(shù)標準闡述一下自己的觀點。 【關(guān)鍵詞】碳纖維復(fù)合板預(yù)應(yīng)力損失預(yù)應(yīng)力度協(xié)調(diào)變形加固構(gòu)。 預(yù)應(yīng)力碳纖維布加固混凝土板受彎承載力實用方法研究摘要:提出了一種新型實用碳纖維布加固系統(tǒng)，包含首次提出的碳纖維布環(huán)氧樹脂楔形夾持體夾具、張拉設(shè)備和碳纖維布薄層鋼板錨具。 采用該新型實用碳纖維布加固系統(tǒng)對混凝土薄板進行的驗證性加固試驗表明，張拉設(shè)備方便適用，工藝流暢;預(yù)應(yīng)力碳纖維布加固后構(gòu)件工作性能明顯改善，開裂前的彈性極限荷載達到未加固對比試件及普通粘貼碳纖維布加固試件的4倍;預(yù)應(yīng)力碳纖維布加固試件的極限承載力比未加。 本資料為聚合物水泥砂漿-碳纖維網(wǎng)格加固層與混凝土界面的黏結(jié)性能試驗研究，PDF格式，共8頁。筑龍網(wǎng)2020-09-1426碳纖維加固施工工藝流程.doc碳纖維加固施工工藝流程br/碳纖維加固施工工藝流程br/碳纖維加固施工工藝流程br/碳纖維加固施工工藝流程br/石景山第二小學教學樓抗震加固工程br/碳纖維加固施工工藝流程br/碳纖維加固施工工藝流程br/碳纖維加固施工工藝流程br/施工組織設(shè)計br/編.br/6br/br/施工現(xiàn)場管理目標.br/6br/br/施工現(xiàn)場條... 1.該資料是網(wǎng)友上傳的，本站提供全文預(yù)覽，預(yù)覽什么樣，下載就什么樣。 碳纖維加固施工工藝流程 七施工進度計劃及保證舉措. 碳纖維加固施工工藝流程來自淘豆網(wǎng)www.taodocs.com轉(zhuǎn)載請標明出處. 小學生閱讀小明星的演講稿2頁小學畢業(yè)考試數(shù)學試卷改編卷9頁跑跳攀爬類游戲教案設(shè)計與實施指南33頁木棒游戲制作教案:培養(yǎng)創(chuàng)造力與動手能力27頁小剪式舉升機安全操作規(guī)程1頁園林綠化綜合標準施工核心技術(shù)資料編制綜合手..18頁記憶訓(xùn)練音樂游戲教案設(shè)計與實施27頁實習存在的問題及對今后改進實習工作的思路和..10頁歡樂學習:幼兒音樂教案中的游戲與互動元素27頁寫小動物的作文7頁互動游戲教案:增進友誼的理想選擇27頁安全生產(chǎn)月合理化建議4頁安全事故自救互救學習知識手冊7頁國慶主題舞蹈教案:讓小學生在舞臺上綻放31頁兒童藝術(shù)啟蒙:剪紙動物教案實操指南27頁碳纖維加固施工工藝流程 頁數(shù):28 收藏數(shù):0 上傳人:淘豆網(wǎng)2022-06-1927碳纖維加固工程方案碳纖維材料在結(jié)構(gòu)加固中的運用 一、高強碳纖維材料的特性 碳纖維是一種由有機母體纖維(例如粘膠絲、聚丙烯腈或瀝青)采用高溫分解法在1000～3000度高溫的惰性氣體下去除碳以外的所有元素制成的新型非金屬材料。 具有高比強、高比模、耐疲勞、抗蠕變、比耐熱鋼還耐高溫、比不。 銹鋼還耐腐蝕、耐磨損、尺寸穩(wěn)定、導(dǎo)電、導(dǎo)熱、熱膨脹系數(shù)小、自潤滑和吸能抗震等一系列優(yōu)異性能。 另一重要特性就是比重小。 比重一般在1.6左右，是鋁的二分之一，鋼的五分之一。 盡管碳纖維質(zhì)量輕，但它強度高，有很高的“比強度”(比強度=材料的強度極限/材料的單位重)，碳纖維還有極好的纖度(纖度的表示法之一是9000米長的纖維的克數(shù))，一般僅約為19克;拉力高達300KG/MM2;目前幾乎沒有其他材料像碳纖維那樣具有那么多的優(yōu)異寶貴的電學、熱學和力學性能。 二、高強碳纖維材料在生產(chǎn)生活方面的運用 碳纖維材料有著如此神奇的性能，理所當然地被人們廣泛應(yīng)用于各個領(lǐng)域。 用碳纖維與塑料制成的復(fù)合材料所做的飛機輕巧，而且消耗動力少，推力大，噪音小;用碳纖維增強塑料來制造衛(wèi)星和火箭等宇宙飛行器，機械強度高，質(zhì)量小，可節(jié)約大量的燃料;用碳纖維制電子計算機的磁盤，能提高計算機的儲存量和運算速度;在體育器材應(yīng)用中主要用于制作高爾夫棒、網(wǎng)球拍、賽車、弓箭、跳竿、冰球棒、游艇、賽艇、滑翔機、人力飛機、帆船桅桿、摩托車及登山用品，如登山杖、滑雪杖、攀巖頭盔等。 碳纖維利用其特有的力學特性，廣泛應(yīng)用于航空、航天、軍工、體育休閑等結(jié)構(gòu)材料;利用其振動衰減性，應(yīng)用于音響器材;利用其耐疲勞性，應(yīng)用于直升飛機的葉片;利用其耐高溫性，應(yīng)用于飛機剎車片和絕熱材料;利用其尺寸穩(wěn)定性，應(yīng)用于宇宙機械、電波望遠鏡和各種成型品;利用其耐藥品性，應(yīng)用于密封填料和濾材;利用其電氣特性，應(yīng)用于電極材料、電磁波屏蔽材料、防靜電材料;利用其生體適應(yīng)性，應(yīng)用于人工骨、韌帶;利用其X-光透過性，應(yīng)用于X-光床板等。 三、碳纖維材料在結(jié)構(gòu)加固方面的運用 利用碳纖維材料為主要原料的碳纖維結(jié)構(gòu)加固技術(shù)是一種新型的加固技術(shù)。 始于20世紀80年代美、日等發(fā)達國家，我國起步較晚，發(fā)展較快，建筑領(lǐng)域從80年代后半期開始把它作為鋼筋、預(yù)應(yīng)力混凝土鋼材的替代材料加以研究，并作為預(yù)應(yīng)力混凝土橋梁的張拉材料、建筑物的外墻材料、既有結(jié)構(gòu)物的加固材料等加以利用，已經(jīng)產(chǎn)生較大的經(jīng)濟效益。 (一)碳纖維材料結(jié)構(gòu)加固適用范圍碳纖維材料適用于各種結(jié)構(gòu)類型、各種結(jié)構(gòu)部位的加固修補，如梁、板、柱、屋架、橋墩、橋梁、煙囪、筒體、殼體等結(jié)構(gòu);另外，磚砌體的某些力學性能也可以用碳纖維進行加固。 具體說來可以但不限制于:利用碳纖維加固公路橋敦結(jié)構(gòu)、對既有鋼筋混凝土煙囪的加固;構(gòu)件抗彎加固、梁柱構(gòu)件的抗剪加固、混凝土柱子牛腿斷裂加固、砌體的抗震加固、承載力不足加固、樓宇增層加固、框架柱軸壓比超限加固、樓板開裂加固、剪力墻開洞加固、樓面荷載增大加固、橋梁斷裂、舊橋大修加固和水塔加固等等。 (二)碳纖維材料結(jié)構(gòu)加固施工過程中的技術(shù)特點碳纖維比重小，施工便捷，加固以后不影響外觀和自重。 碳纖維比重只有鋼鐵的1/4，厚度小于0.5mm，可以在基本不增加原結(jié)構(gòu)自重及截面尺寸的狀況下，發(fā)揮強大的補強加固效果。 補強功能全面，耐久性能好，還有優(yōu)良的抗紫外線及抗環(huán)境老化性能。 (三)碳纖維片材加固修復(fù)混凝土結(jié)構(gòu)規(guī)范采用粘貼碳纖維片材加固混凝土結(jié)構(gòu)時，應(yīng)通過配套粘結(jié)材料將碳纖維片材粘貼十構(gòu)件表面，使碳纖維片材承受拉力，并與混凝土變形協(xié)調(diào)，共同受力。 (四)碳纖維片材可采用下列方式對混凝土結(jié)構(gòu)構(gòu)件進行加固:在梁、板構(gòu)件的受拉區(qū)粘貼碳纖維片材進行受彎加固，纖維方向與加固處的受拉方向一致;采用封閉式粘貼、U形粘貼或側(cè)面粘貼對梁、柱構(gòu)件進行受剪加固，纖維方向宜與構(gòu)件軸向垂直;采用封閉式粘貼對柱進行抗震加固，纖維方向與柱軸向垂;當有可靠依據(jù)時，碳纖維片材也可用十其它形式和其它受力狀況的混凝土結(jié)構(gòu)構(gòu)件的加固;采用粘貼碳纖維片材加固混凝土結(jié)構(gòu)時，應(yīng)按國家現(xiàn)行有關(guān)標準采用以概率理論為基礎(chǔ)的極限狀態(tài)設(shè)計法進行承載能力極限狀態(tài)計算和正常使用極限狀態(tài)驗算;鋼筋和混凝土材料，{根據(jù)檢測得到的實際強度，按國家現(xiàn)行有關(guān)標準確定其相應(yīng)的材料強度設(shè)計指標;碳纖維片材應(yīng)根據(jù)構(gòu)件達到極限狀態(tài)時的應(yīng)變，按線彈性應(yīng)力應(yīng)變關(guān)系確定其相應(yīng)的應(yīng)力;碳纖維片材應(yīng)取生產(chǎn)廠提供的不小于95%保證率的極限抗拉強度作為抗拉強度標準值;當采用粘貼碳纖維片材對結(jié)構(gòu)或構(gòu)件進行加固時，應(yīng)考慮加固后對結(jié)構(gòu)中其它構(gòu)件或構(gòu)件的其它性能可能產(chǎn)生的影響;采用粘貼碳纖維片材進行結(jié)構(gòu)加固時，宜卸除作用在結(jié)構(gòu)上的活荷載。百家號2020-05-1928碳纖維加固施工方法哪位懂,該怎么做?加固。 目前常用的加固方法有很多，如:加大截面法、外包鋼加固法、粘鋼加固法、碳纖維加固法等。碳纖維加固修補結(jié)構(gòu)技術(shù)是繼加大混......360問答29碳纖維加固施工方案1.工程名稱:XX碳纖維加固工程 2.建設(shè)單位:XXX 3.施工單位:XXXX 4.工程加固說明: 本工程采用UT70—30東麗碳素纖維布，將抗拉強度極高的碳纖維用環(huán)氧樹脂預(yù)浸成為復(fù)合增強片材(單向連續(xù)纖維片);用
