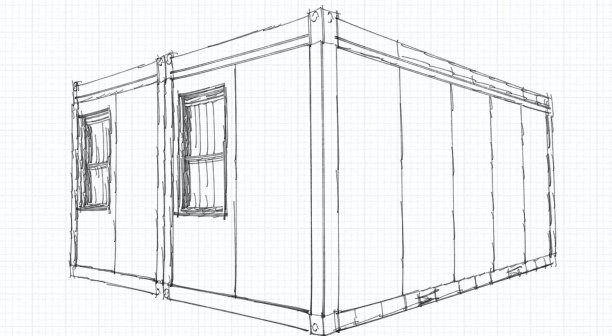

集裝箱結構簡圖手繪
在繪制集裝箱結構的簡圖時，首先要確定其基本形狀和尺寸。一個標準的20英尺的集裝箱通常呈長方體狀，長約12.03米，寬約2.35米，高約2.39米。集裝箱的頂部通常有一個開口，用于裝卸貨物。集裝箱的結構還包括四個側面，每個側面上都有四個角。在繪制時，可以使用簡單的線條表示集裝箱的各個部分，如頂面、側面、底部等。，，為了更清晰地展示集裝箱的結構，可以將其拆分為幾個主要部分，如前部、中部、后部和底部。在前部，有門和窗戶；中部是集裝箱的主體部分；后部通常用于裝載貨物；底部則用于支撐整個結構。在繪制時，可以使用不同的顏色或線型來區分這些部分。，，除了基本的幾何形狀外，還可以在集裝箱結構中添加一些細節，如門窗的開合方式、鎖扣的位置等。這些細節可以幫助讀者更好地理解集裝箱的實際用途和功能。
集裝箱結構簡圖手繪指南
集裝箱的基本組成部分
在開始手繪集裝箱結構簡圖之前，了解集裝箱的基本組成部分是非常重要的。根據提供的搜索結果，我們可以得知集裝箱的主要結構包括以下幾個部分：
| 部件名稱 | 功能描述 |
|---|---|
| 鎖桿支架（Locking Bar Bracket） | 支撐鎖桿，確保集裝箱門的鎖定 |
| 鎖桿凸輪鎖頭（Locking Bar Cam） | 鎖桿的旋轉部件，用于固定鎖桿 |
| 門楣（Door Header） | 門框上部結構，支撐門封條 |
| 箱主代號及順序號（Owner Prefix and Serial Number） | 標識集裝箱所有者和序列號 |
| 尺寸類型代碼（Size and Type Code） | 表示集裝箱的尺寸和類型 |
| 重量標志牌（Weight Panel） | 顯示集裝箱的重量信息 |
| J型條柱（J-Bar） | 用于固定集裝箱門的內部結構 |
| 角件（Corner Fitting or Corner Casting） | 固定在集裝箱角落，用于連接和固定其他部件 |
| 門檻（Door Sill） | 門下的水平結構，支撐門 |
| 門封條（Door Gasket or Door Seal） | 密封門與箱體之間的間隙 |
| 鉸鏈（Hinge） | 連接門和箱體，允許門開啟和關閉 |
| 門把托架蓋（Door Handle Retainer） | 固定門把手的位置 |
| 鎖桿（Locking Bar） | 用于鎖定集裝箱門 |
| 門把手（Door Handle） | 用于開關集裝箱門 |
| 鎖桿夾（Locking Bar Guide） | 引導鎖桿的運動 |
| 綜合資料牌（Consolidated Data Plate） | 提供集裝箱的技術和識別信息 |
手繪步驟
步驟1：繪制基本輪廓
首先，畫出集裝箱的基本輪廓。集裝箱通常是一個長方體，所以你可以從一個簡單的長方形開始。然后，添加頂部和底部的細節，形成一個完整的集裝箱形狀。
步驟2：添加細節
接下來，根據上述列出的部件名稱和功能描述，逐步添加各個部件。例如，可以在集裝箱的一側畫出門和門框，包括門楣、鉸鏈和門把手。在另一側，可以畫出鎖桿支架和鎖桿凸輪鎖頭。在集裝箱的角落，可以畫出角件。
步驟3：標注部件
在每個部件旁邊，可以寫上它們的名稱或者用簡單的符號表示。這樣可以幫助你記住每個部件的功能，并且在需要的時候可以快速找到它們。
步驟4：完善細節
最后，檢查你的手繪圖，確保所有的部件都已添加，并且每個部件都有清晰的標注。你可以使用尺子來確保線條的準確性，也可以使用橡皮擦來修正任何錯誤。
結論
通過以上步驟，你應該能夠手繪出一個包含主要部件的集裝箱結構簡圖。記得在繪制過程中保持耐心，仔細對照每個部件的描述，這樣才能確保你的手繪圖準確無誤。
