FGWJ在鋼結構施工圖中代表鋼屋架與輕鋼結構的區別。它通常用于區分兩種不同的建筑結構系統。在輕鋼結構中，鋼構件被用來建造房屋和建筑結構。而鋼屋架則是由鋼材制成的一種框架結構，用于支撐屋頂和其他建筑元素。這種區別主要在于它們的材料、設計和應用領域。輕鋼結構通常使用輕質的鋼材，如鋁合金或鎂合金，以減輕建筑物的重量并提高其抗震性能。相比之下，鋼屋架則使用更重的鋼材，以提供更大的承載能力和更強的結構穩定性。

鋼屋架圖紙中“FGWJ”的含義

在鋼結構施工圖中，“FGWJ”通常代表鋼屋架（Frame Girder）。鋼屋架是鋼結構建筑中重要的組成部分，主要用于支撐屋頂結構，承受并傳遞屋面荷載到建筑的其他部分。鋼屋架的設計和施工需要詳細的圖紙，包括屋蓋平面布置圖、安裝節點圖、屋架詳圖、檁條詳圖、支撐詳圖等。

鋼屋架圖紙的內容

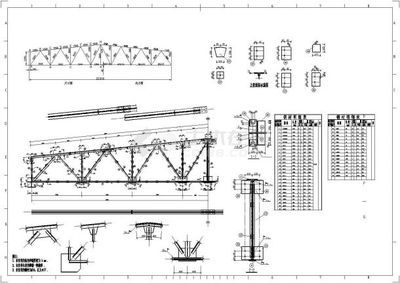

鋼屋架圖紙包含了鋼屋架的設計細節，如幾何尺寸、內力分布、桿件編號、材料表等。這些圖紙是進行鋼屋架施工的依據，施工人員需要根據這些圖紙來制作樣板、號料、加工或裝配等。

鋼結構圖紙符號

在鋼結構圖紙中，除了“FGWJ”之外，還會使用其他的符號來表示不同的構件和連接方式。例如，GJ表示鋼架，GL表示鋼架梁或GJL，GZ表示鋼架柱或GJZ，XG表示系桿，SC表示水平支撐，YC表示隅撐，ZC表示柱間支撐，LT表示檁條，TL表示托梁，QL表示墻梁等。

鋼結構圖紙的編制

鋼結構設計圖由設計單位提供，施工詳圖通常由鋼結構制造公司根據設計圖編制。這些圖紙包括了鋼結構的每個零件的放大圖，標準細部尺寸、材質要求、加工精度、工藝流程要求、焊縫質量等級等。

結論

綜上所述，“FGWJ”在鋼屋架圖紙中代表的是鋼屋架，它是鋼結構建筑中用于支撐屋頂?shù)闹匾Y(jié)構組件。鋼屋架圖紙包含了設計和施工所需的所有詳細信息，是施工人員進行施工的依據。
