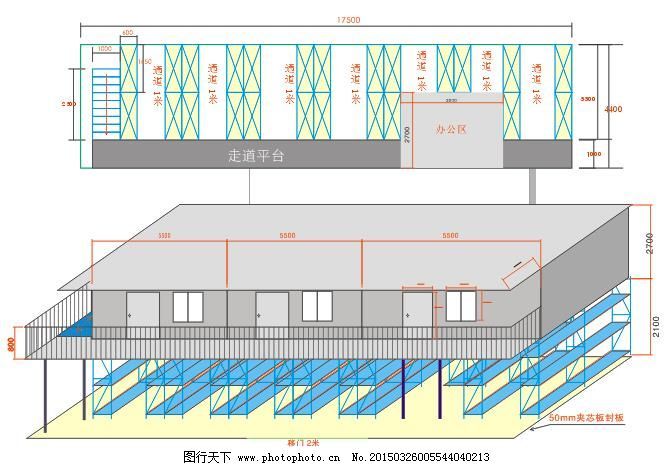

在繪制閣樓鋼架結構圖時，首先需要明確閣樓的尺寸和鋼架的設計參數。從左至右依次繪制鋼架的立柱、橫梁以及支撐點。對于立柱，可以使用直線表示其長度和角度；對于橫梁，可以將其視為一個矩形或三角形，并在其上標注長度和寬度；對于支撐點，則可以用一個小圓來表示。在繪制完所有鋼架后，還需要添加一些細節，如螺栓、螺母等連接件。將所有線條用粗實線勾勒出來，并檢查是否有遺漏或錯誤的地方。

閣樓鋼架結構圖的繪制方法

閣樓鋼架結構圖的繪制是一個細致且技術性很強的過程，它涉及到對鋼結構的設計、材料選擇、結構分析等多個方面的專業知識。以下是根據提供的搜索結果，對閣樓鋼架結構圖繪制方法的詳細解釋。

1. 設計準備

在開始繪制閣樓鋼架結構圖之前，首先需要明確設計的要求和標準。這包括了解閣樓的用途、荷載要求、安全性評估等因素。例如，設計院出圖時會包含鋼結構設計說明、平面圖、節點圖紙等內容。

2. CAD軟件的應用

閣樓鋼架結構圖通常使用CAD（計算機輔助設計）軟件進行繪制。CAD軟件能夠提供精確的繪圖功能，幫助設計師快速生成符合工程要求的圖紙。在CAD中，可以進行詳細的平面圖、立面圖和設計說明的繪制。

3. 結構細節的表示

在圖紙中，需要詳細表示鋼結構的各種細節，包括鋼柱、鋼梁、支撐系統等。這些細節通常通過詳細的節點詳圖和接頭板詳圖來展示。例如，鋼結構閣樓的圖紙中會包含底層鋼柱平面布置圖、二層鋼柱平面布置圖、屋面鋼架布置圖等。

4. 材料和尺寸的標注

圖紙中還需要標注所使用的材料規格和尺寸。例如，需要標明鋼材的型號、厚度、間距等信息。這些數據對于確保結構的安全性和經濟性至關重要。

5. 安全和技術要求的標注

除了結構細節和材料尺寸，圖紙中還應包含安全和技術要求的標注。例如，鋼結構的制造及安裝應符合特定的標準，構件的連接方式、焊接要求等都需要明確標注。

6. 圖紙的審核和修改

完成初步繪制后，圖紙需要經過審核，以確保其符合設計要求和相關標準。在審核過程中可能會發現需要修改的地方，因此圖紙的修改也是設計過程中的一個重要環節。

7. 圖紙的輸出和分享

最后，經過審核和修改后的圖紙需要輸出為最終的文件格式，并分享給相關的施工單位和相關人員。這通常涉及到將CAD文件轉換為PDF或其他共享格式。

結論

綜上所述，閣樓鋼架結構圖的繪制是一個涉及多方面專業知識和技術技能的過程。通過使用CAD軟件，設計師可以精確地繪制出包含所有必要細節和要求的圖紙。如果您需要具體的圖紙樣本或者進一步的幫助，請參考上述提到的資源鏈接。
