本摘要旨在提供關于15米跨度鋼結構屋架設計參數的深入解析。介紹了鋼結構屋架的基本概念和重要性，并指出了其作為現代建筑中的關鍵構件所承擔的角色。詳細闡述了設計過程中必須考慮的主要參數，包括材料選擇、結構形式、荷載分布以及支撐條件。還探討了如何通過精確計算確保屋架的穩定性和安全性，包括使用計算機輔助設計（CAD）軟件進行模擬分析?？偨Y(jié)了這些設計參數對確保鋼結構屋架成功建造與安全運營的重要性，并強調了遵循相關標準和規范的必要性。通過本摘要，讀者可以獲得關于15米跨度鋼結構屋架設計的全面理解，為后續的設計工作奠定堅實的基礎。

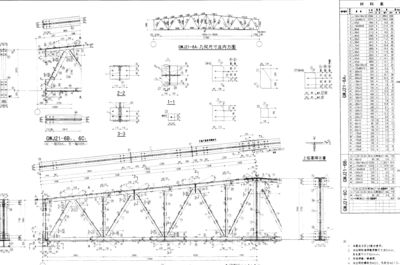

15米跨度鋼結構屋架圖集概述

在尋找15米跨度鋼結構屋架的圖集時，我們可以參考一些已有的設計說明和技術文檔。這些文檔通常包含了鋼結構屋架的設計參數、材料選用、荷載計算等方面的信息，對于設計和施工都具有重要的參考價值。

設計參數和材料選用

設計一位于杭州市近郊的單跨屋架結構（封閉式），主要參數如下：

• 平面尺寸：36m×15m，S=4m，即單跨屋架結構總長度為36m，跨度為15m，柱距為4m。
• 屋面材料：規格1820×725×8的波形石棉瓦。
• 屋面坡度：i=1:2.5，恒載為0.9KN/m2，活載為0.6KN/m2。
• 支承條件：屋架支承在鋼筋混凝土柱頂，混凝土標號C20，柱頂標高6m。
• 鋼材標號：Q235-B.F，其設計強度值為f=215KN/m2。
• 焊條型號：E43型，手工焊接。

荷載計算

荷載計算按全跨永久荷載+全跨可變荷載（不包括風荷載）考慮，荷載分項系數?。害肎=1.2，γQ=1.4。

結構設計

鋼結構15米跨度的梁規格，如果跨度達到了15米，工字鋼的規格也要稍微大一些，基本上選擇250×125厘米的規格工字鋼就能夠適合。因?yàn)榭缍?5米比較長，所以選擇的工字鋼規格也要稍微大一點，如果說選擇特別小的工字鋼，那么搭建起來的房屋質量是沒有任何保障的，說不定過個一兩年，框架會突然出現倒塌的情況，或者是遇到強烈臺風的時候，框架會變形。

圖集應用

《輕型屋面三角形鋼屋架》圖集適用于采用輕型屋面的鋼結構屋架設計。這個圖集提供了詳細的構造細節和設計指南，可以幫助設計師更好地理解和應用鋼結構屋架的設計原則和技術要求。

結論

雖然具體的圖集可能不容易找到，但可以通過上述的設計參數、材料選用、荷載計算和結構設計等信息來指導鋼結構屋架的設計工作。此外，相關的技術文檔和圖集也可以提供更多的設計參考和指導。
