在草圖大師中繪制集裝箱部件結構圖，需要遵循以下步驟：，，1. 打開草圖大師軟件，新建一個項目。，2. 選擇“創建新圖層”選項，為每個部分設置不同的顏色和線型。，3. 繪制集裝箱的外部輪廓，使用矩形工具繪制一個長方體，然后調整其大小以適應集裝箱的實際尺寸。，4. 添加集裝箱的內部結構，包括隔板、地板、墻壁等。同樣地，使用矩形工具繪制相應的形狀，并調整大小。，5. 為各個部分添加細節，例如門、窗、通風口等。這可以通過在相應的位置添加圓形或多邊形來實現。，6. 檢查整體比例和對稱性，確保所有部分都正確放置。，7. 保存草圖大師文件，以便后續編輯和修改。

沒有找到關于“集裝箱部件結構圖怎么畫”的直接答案，以下是草圖大師集裝箱外結構的繪制方法可供參考：

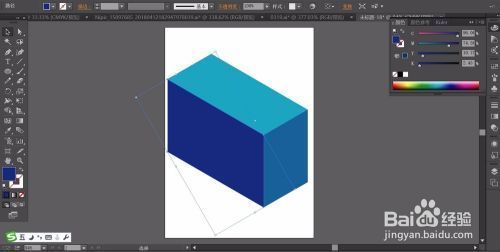

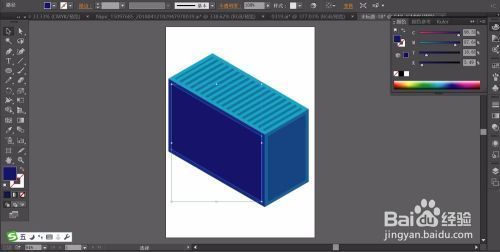

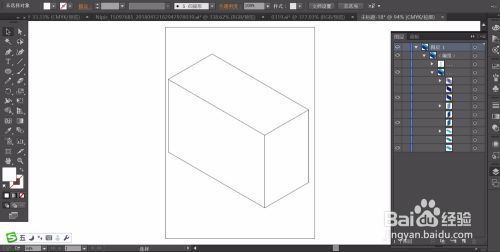

1. 畫一個長方形的盒子，如果你想做細，在底面先畫好類似凹凸的折線，直接推拉一個高度就行了。
2. 如果還想在細，貼上貼圖或者噴顏色。
3. 既然做剖面，那前提你是想要表現出里面的哪個部位來。剖面圖也就是把你的柜子外面的一塊割下去，露出里面的東西來。

以上就是草圖大師集裝箱外結構的繪制方法，但具體的集裝箱部件結構圖的繪制可能需要更專業的知識和技能。建議咨詢專業人士或機構進行學習和實踐。
