梯形鋼屋架施工圖繪制要求主要包括以下幾個方面：，，1.設計參數：根據工程需求和現場實際情況，確定屋架的跨度、柱距、高度等參數。，，2. 結構計算：根據設計參數，進行結構力學分析，包括荷載計算、強度計算、穩定性計算等，確保結構安全可靠。，，3. 材料選擇：根據荷載計算結果，選擇合適的鋼材規格、型號和數量，滿足結構性能要求。，，4. 制作工藝：根據設計圖紙和技術規范，制定屋架制作工藝流程，包括切割、焊接、成型等工序。，，5. 質量控制：在施工過程中，嚴格執行質量標準和檢驗制度，對關鍵部位進行重點檢查，確保施工質量符合要求。，，6. 安全措施：在施工過程中，采取相應的安全防護措施，如設置警示標志、配備防護設備等，確保施工人員的安全。，，7. 驗收標準：在施工完成后，按照相關標準和規范進行驗收，確保屋架結構性能和外觀質量達到設計要求。

梯形鋼屋架施工圖繪制要求

梯形鋼屋架的施工圖繪制是一個細致且技術含量較高的過程，它不僅需要精確的尺寸和比例，還要考慮到結構的穩定性和安全性。以下是根據提供的搜索結果總結的梯形鋼屋架施工圖繪制的主要要求：

圖紙布局和內容

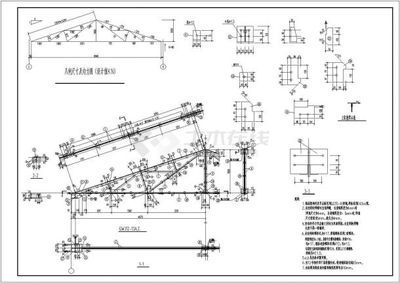

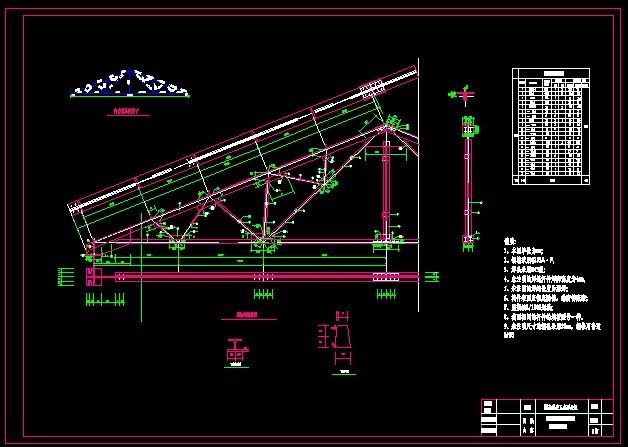

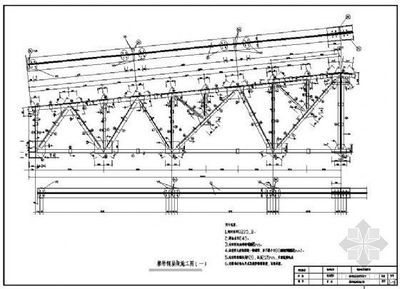

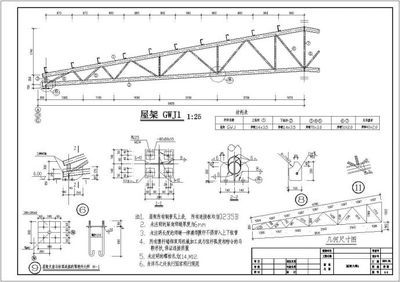

施工圖的布局應該包括簡圖、屋架圖（上下弦平面圖）、端部側視圖、斷面圖，節點詳圖，以及材料表等內容。這些內容共同構成了施工圖的完整信息，為施工提供了詳細的技術指導。

繪制比例和說明

施工圖的繪制比例通常有兩種，一種是桿件軸線的比例，另一種是桿件截面和節點的比例。軸線比例一般是截面和節點比例的1/2。這樣的比例設置有助于在圖紙上清晰地展示結構的各個部分，同時也方便了施工人員的理解和操作。

圖線和標注

在施工圖中，圖線的寬度和類型有著嚴格的規定。例如，細實線通常用于尺寸界線，而中粗斜短線則用于表示起止符號。此外，尺寸的注寫要求正確、完整、清晰、合理，包括尺寸界線、尺寸線、起止符號和尺寸數字等要素。這些細節的準確性和規范性對于保證施工質量至關重要。

結構設計和計算

施工圖不僅要展示結構的外觀，還需要包括結構設計的計算和分析。這包括承載能力極限狀態和正常使用極限狀態的計算，以及靜力分析、動力分析和穩定性分析等。這些計算和分析的結果將直接影響到結構的安全性和穩定性。

細節處理和溝通協調

在繪制施工圖的過程中，需要注意細節處理，確保圖紙的清晰度和完整性。同時，與相關人員進行充分的溝通和協調，確保圖紙能夠滿足各方的需求。此外，遵守相關規范和標準，確保圖紙的合規性和合法性也是不可忽視的一環。

綜上所述，梯形鋼屋架的施工圖繪制要求涵蓋了從圖紙布局、繪制比例、圖線標注到結構設計計算等多個方面。這些要求旨在確保施工圖的準確性和實用性，從而為梯形鋼屋架的順利施工提供堅實的基礎。
