鋼架結構的內力圖

鋼架結構的內力圖是一種用于分析鋼架結構在受力狀態下內部應力分布的圖表。它通過將鋼架結構劃分為不同的單元,并計算每個單元的應力值,然后將這些應力值繪制在同一張圖上,以便于觀察和比較不同位置、不同方向上的應力分布情況。,,鋼架結構的內力圖可以幫助工程師和設計師了解鋼架結構在實際受力情況下的內部應力狀態,從而評估其安全性和穩定性。通過對內力圖的分析,可以發現潛在的安全隱患,如應力集中、裂縫產生等,并采取相應的措施進行改進和優化。,,鋼架結構的內力圖還可以為材料選擇、截面設計和施工工藝提供依據。根據內力圖的結果,可以選擇適合的鋼材類型和規格,以滿足結構強度和剛度的要求;設計時可以參考內力圖的分布規律,合理安排截面尺寸和形狀,以提高結構的承載能力和抗變形能力;施工過程中可以根據內力圖的指示,選擇合適的施工方法和工藝,以確保結構的穩定性和安全性。

鋼架結構的內力圖

鋼架結構的內力圖是表示結構內部各截面上內力分布情況的圖形,對于分析和設計結構至關重要。以下是關于鋼架結構內力圖的一些關鍵點:

內力圖的特征

  1. 無荷載區段:在沒有外荷載作用的區段,剪力圖(V圖)為平直線,彎矩圖(M圖)為斜直線。當剪力為正時,彎矩圖線相對于基線為順時針轉(銳角方向);當剪力為負時,彎矩圖線為逆時針轉;當剪力為零時,彎矩圖為平直線。

  2. 均布荷載區段:在均布荷載作用的區段,剪力圖(V圖)為斜直線,彎矩圖(M圖)為二次拋物線,拋物線的凸出方向與荷載指向一致,剪力為零處彎矩有極值。

  3. 集中荷載作用處:在集中荷載作用處,剪力圖(V圖)有突變,突變值等于該集中荷載值,彎矩圖(M圖)為一尖角,尖角方向與荷載指向一致;若剪力發生變號,則彎矩有極值。

  4. 集中力偶作用處:在集中力偶作用處,彎矩圖(M圖)有突變,突變值等于該集中力偶值,剪力圖(V圖)無變化。

  5. 鉸節點一側截面上:若無集中力偶作用,則彎矩等于零;若有集中力偶作用,則彎矩等于該集中力偶值。

  6. 自由端截面上:若無集中力(力偶)作用,則剪力(彎矩)等于零;若有集中力(力偶)作用,則剪力(彎矩)值等于該集中力(力偶)值。

繪制步驟

繪制鋼架結構的內力圖通常包括以下幾個步驟:

  1. 計算支座反力:首先需要通過靜力平衡條件計算出結構的支座反力。
  2. 截面法求內力:選擇適當?shù)慕孛?,利用截面法求出截面上的?nèi)力,包括軸力、剪力和彎矩。
  3. 繪制內力圖:根據求得的內力值,按照上述特征繪制內力圖。

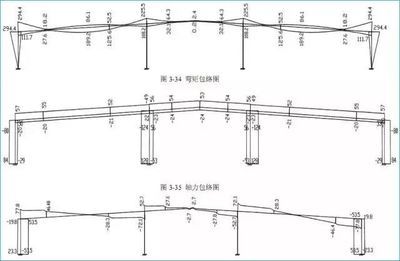

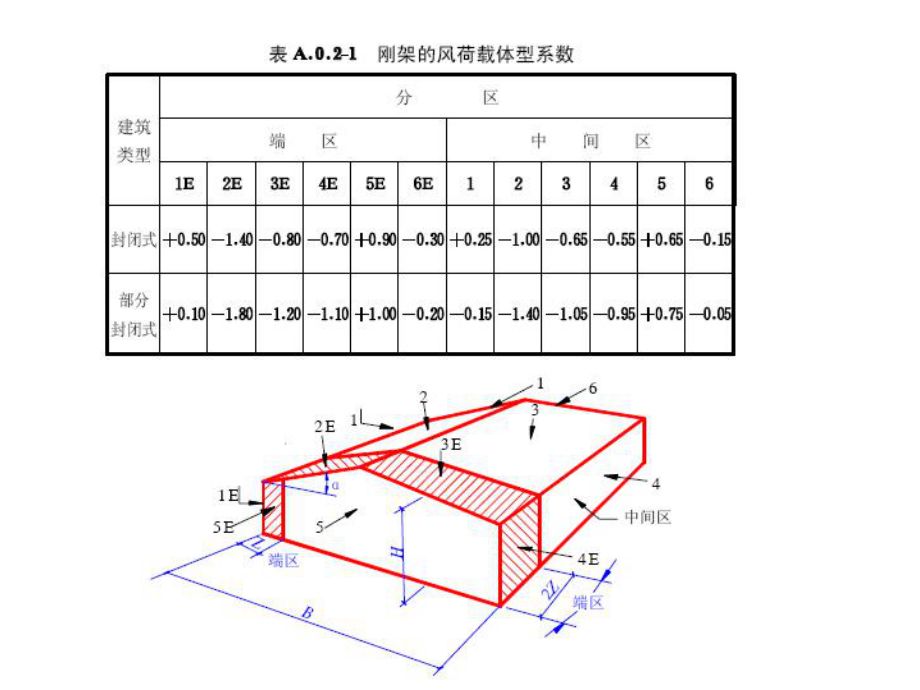

實例分析

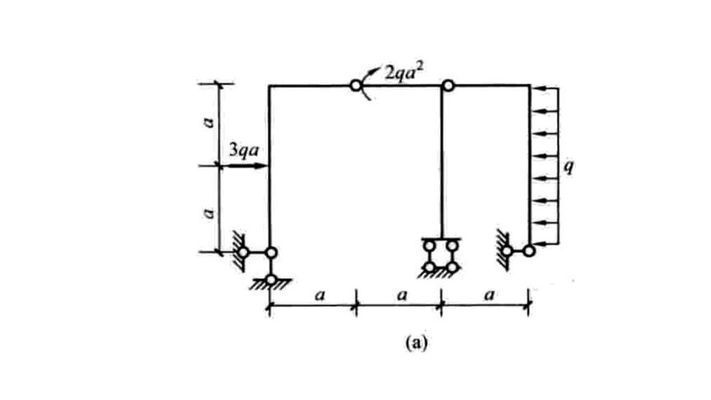

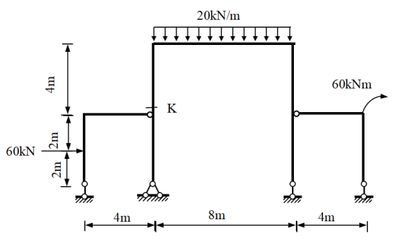

以一個簡單的剛架為例,假設剛架受均布荷載q作用,長度為l,可以按照以下步驟繪制彎矩圖:

  1. 計算支座反力。
  2. 在均布荷載作用區段,彎矩圖為二次拋物線,凸出方向向下。
  3. 在無荷載區段,彎矩圖為斜直線。
  4. 繪制完整的彎矩圖,確保在集中力偶作用處彎矩圖有突變。

通過以上步驟,可以準確地繪制出鋼架結構的內力圖,從而為結構的安全性和穩定性提供重要依據。
