在建筑領域，梯形鋼屋架支撐布置是一個重要的工程環節，它關系到整個結構的穩定性和安全性。本案例中，我們討論了24米長的梯形鋼屋架支撐布置圖，這是一個具體的設計實例，用于確保建筑物的穩定和承載能力。，，我們需要了解梯形鋼屋架的基本結構和功能。梯形鋼屋架是一種常見的建筑結構，由多個梯形鋼片組成，這些鋼片通過焊接或螺栓連接在一起，形成穩定的框架結構。梯形鋼屋架的主要優點是強度高、重量輕、抗風性能好，因此被廣泛應用于各種類型的建筑中。，，在這個案例中，24米的梯形鋼屋架支撐布置圖是一個詳細的設計文檔，它詳細描述了梯形鋼屋架的尺寸、形狀、位置以及與其他構件的連接方式。通過這個圖，工程師可以準確地計算出所需的材料數量、安裝步驟和施工要求，以確保整個結構的順利施工和后續的使用。，，梯形鋼屋架支撐布置圖對于確保建筑物的安全和穩定至關重要。通過仔細分析和設計，我們可以充分利用梯形鋼屋架的優勢，為建筑項目提供堅實的基礎。

梯形鋼屋架支撐布置圖24米

梯形鋼屋架是一種常見的鋼結構建筑形式，它通常用于工業廠房和其他大型建筑物的屋頂結構。在設計梯形鋼屋架時，支撐布置是非常重要的一個環節，它直接影響到整個結構的安全性和穩定性。以下是關于24米梯形鋼屋架支撐布置的一些詳細信息。

支撐布置的重要性

支撐布置的主要目的是為了提高屋架的整體剛度和穩定性，抵抗各種荷載作用下的變形。合理的支撐布置可以有效地分配和傳遞荷載，減少結構的側向位移，防止結構失穩。

支撐布置的具體內容

具體的支撐布置包括上弦橫向水平支撐、下弦橫向水平支撐、垂直支撐以及剛性與柔性系桿等。這些支撐的布置需要根據廠房的長度、跨度、荷載情況以及結構的重要性系數等因素綜合考慮。

設計參數

對于24米梯形鋼屋架的設計，需要注意以下參數：

• 屋架跨度：24米
• 柱距：通常為6米
• 屋面材料：預應力鋼筋混凝土大型屋面板
• 鋼材：常用的鋼材為Q235B或Q345鋼
• 焊條：常用的焊條為E43型或E50型
• 混凝土強度等級：柱頂混凝土強度等級一般為C30或C20

設計示例

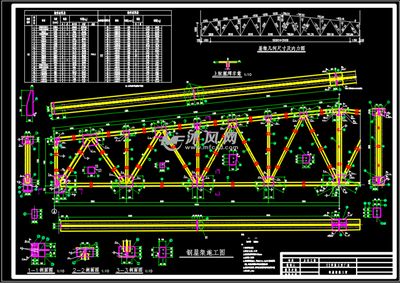

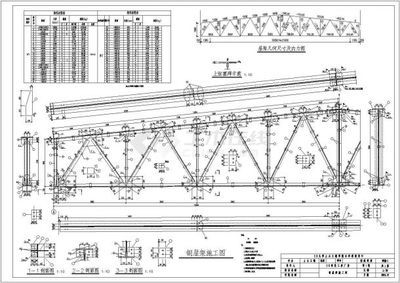

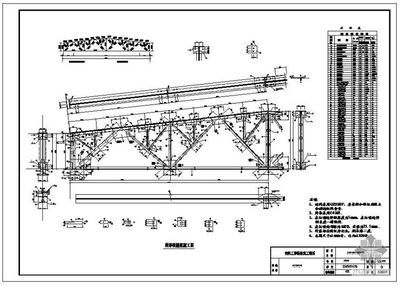

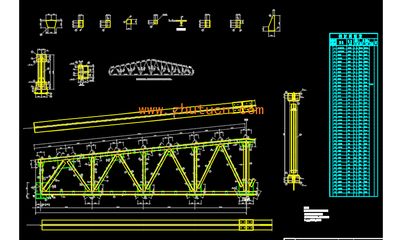

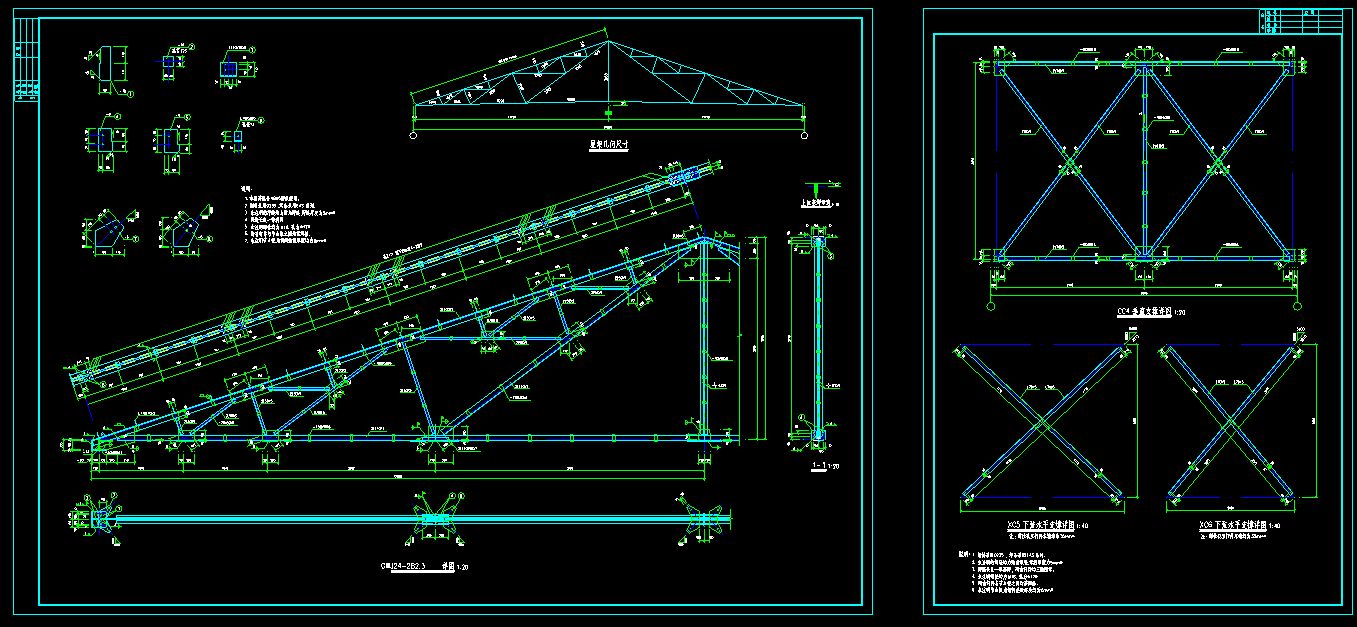

以下是一個具體的設計示例，供參考：

結語

以上信息提供了關于24米梯形鋼屋架支撐布置的基本框架和設計參數。在實際設計過程中，還需要根據具體的建筑設計要求和當?shù)氐臍夂驐l件等因素進行詳細的計算和調整。
