在autocad中繪制閣樓鋼架施工圖需要遵循以下步驟：打開autocad軟件，并創建一個新的文件。設置圖紙尺寸和比例，包括長、寬和高度。添加標題欄，包括項目名稱、繪圖單位和比例尺。繪制閣樓的輪廓，可以使用直線或曲線命令。繪制鋼架結構，如立柱、橫梁和支撐桿等。添加細節和標注，確保所有的尺寸、符號和文字清晰可見。在整個過程中，要不斷檢查和調整圖紙的比例和尺寸，以確保準確性。

閣樓鋼架施工圖的繪制過程

閣樓鋼架施工圖的繪制是一個細致且技術性很強的過程，它涉及到建筑學、結構工程等多個領域的知識。以下是根據提供的搜索結果，對閣樓鋼架施工圖繪制過程的詳細解析。

1. 準備工作

在開始繪制施工圖之前，需要準備好相關的工具和軟件。根據搜索結果，AutoCAD是一款常用的繪圖軟件，它可以配合天正建筑使用，提供豐富的制圖工具欄。

2. 繪制軸網

首先，在AutoCAD頁面的左側，會出現天正建筑的制圖工具欄。在制圖工具欄中，選擇“繪制軸網”命令，在彈出的設置窗口中進行軸網的信息設置，設置完成后，即可進行點擊確定放置軸網。

3. 繪制墻體

完成軸網的繪制之后，即可根據軸網進行墻體的繪制。在工具欄選擇“繪制墻體”命令，即可進行墻體的繪制。墻體的繪制需要確定后墻體的寬度等屬性，一般外墻寬度大于內墻，完成墻體繪制后，可以點擊右下角的“加粗”，對墻體進行加粗。

4. 添加門窗

墻體的繪制完成后，即可對墻體進行門窗的添加。直接選擇“門窗”命令，選擇合適的門窗放置方式以及門窗的標號，即可在墻線上進行門窗的插入。

5. 繪制樓梯

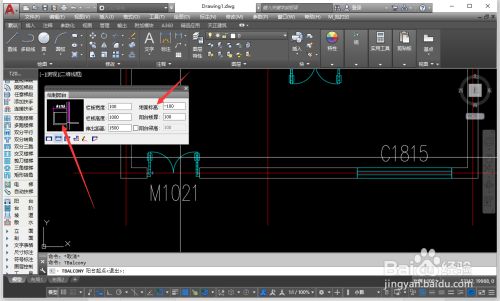

繪制完成門窗之后，一個平面圖的大致模樣就已經基本出現，之后即可進行建筑樓梯的繪制。選擇“樓梯其他”，在彈出的菜單中選擇需要的樓梯種類，點擊即可彈出樓梯的設置窗口，輸入合適的樓梯屬性后，即可直接單擊鼠標放置樓梯。

6. 調整樓梯方向

如果樓梯的方向不正確，在AutoCAD下方的命令輸入欄中輸入“a”或者其他相應的命令，再按下空格鍵，即可進行樓梯的翻轉等操作。

7. 完成平面圖

最后，在“圖塊圖案-通用圖庫”中，對建筑平面圖中的房間進行家具放置，這樣我們就基本完成了建筑平面圖的繪制。

8. 施工圖的細節處理

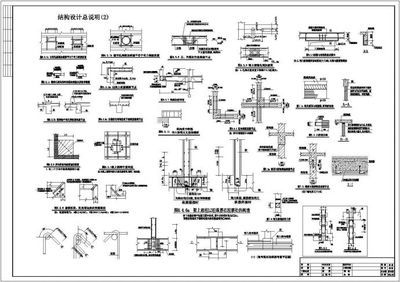

除了上述的基本步驟之外，還需要對施工圖進行細節處理。例如，需要考慮到鋼結構的設計說明、節點圖紙等內容。這些內容需要詳實規范，以便于后續的施工和檢查。

結論

綜上所述，閣樓鋼架施工圖的繪制是一個系統性的過程，需要使用專業的繪圖軟件，如AutoCAD，并且要遵循一定的步驟和規范。從繪制軸網、墻體、門窗到樓梯，再到最后的細節處理，每一步都需要精確的操作和仔細的考慮。通過上述步驟，可以確保施工圖的準確性和實用性，為后續的施工提供可靠的指導。
