在抗震設計中，混凝土植筋深度的計算至關重要。根據《建筑抗震設計規范》GB 50011-2010的規定，抗震樓板植筋深度標準如下：，，1. 當采用預應力鋼筋時，植筋深度應為混凝土層厚度的1/4至1/3，且不應小于60mm。，2. 當采用普通鋼筋時，植筋深度應為混凝土層厚度的1/5至1/3，且不應小于60mm。，3. 對于抗震墻，植筋深度應根據結構構件的承載力和抗震性能要求確定。，，在抗震設計中，混凝土植筋深度的計算需要綜合考慮多種因素，以確保結構的安全性和可靠性。

混凝土植筋深度計算相關因素

• 基本倍數關系
  • 在一些情況下，常見的植筋深度有10D、12D、15D（這里的D指的是鋼筋的規格）。例如工程要求使用直徑為6毫米的鋼筋，植筋深度為10D時，施工時植筋的深度至少要達到60毫米，只能更深，不能更淺。
• 不同樓板類型
  • 一般鋼筋混凝土樓板（A級）：大部分情況下，深度不少于50mm。
  • 抗震規范設計的鋼筋混凝土樓板（B級）：深度一般不少于100mm。
  • 內墻和外墻樓板（C級）：深度一般不少于150mm。這些深度是根據搭建鋼筋混凝土樓板所用材料的質量、型號、抗拉強度等來確定的。
• 基于規范公式計算
  • 公式原理：規范對植筋鋼筋受拉承載力設計值的計算公式為N = fyAs，植筋深度的計算是按照鋼筋和植筋膠的結合發生破壞來考慮的。其中，植筋承載力是完全取決鋼筋的強度來決定的，簡單來說，植筋合不合格，測試屈服時植筋不應被拔出來。
  • 示例計算：例如在c30混凝土基材上植入20的三級鋼筋，在混凝土保護層、箍筋規格、植筋間距都按較有利的前提下，植筋的基本錨固長度計算出來應該為L(zhǎng)s = 16d。但這只是較有利的情況，且只是基本錨固長度。考慮了構件類別、重要性、濕度、溫度、延性等一系列修正系數后，植筋的錨固深度設計值很容易就達到或者超過20d。對于純懸梁、懸挑板、受力較重要的構件，植筋深度應該還要深。
• 根據相關系數和表格計算（按《混凝土結構加固設計規范》GB50367 - 2013）
  • 涉及系數
    • ψN：考慮各種因素對植筋受拉承載力影響而需加大錨固深度的修正系數，ψN = ψbrψwψT。
    • ψbr：考慮結構構件受力狀態對承載力影響的系數，當為懸臂結構構件時，ψbr = 1.5；當為非懸挑的重要構件接長時，ψbr = 1.15；當為其他構件時，ψbr = 1.0。
    • ψw：混凝土孔壁潮濕影響系數，對耐潮濕型膠粘劑，按產品說明書的規定值采用，但不得低于1.1。
    • ψT：使用環境的溫度（T）影響系數，當≤600C時，取ψT = 1.0；當600C < T≤800C時，應采用耐中溫膠粘劑，并應按產品說明書規定的ψT值采用；當T > 800C時，應采用耐高溫膠粘劑，并應采取有效的隔熱措施。
    • ψae：考慮植筋位移延性要求的修正系數，當混凝土強度等級低于C30時，對6度區及7度區一、二類場地，取ψae = 1.1；對7度區三、四類場地及8度區，取ψae = 1.25；當混凝土強度高于C30時，取ψae = 1.0。
    • aspt：考慮混凝土劈裂影響的計算系數。
    • fy：植筋用鋼筋的抗拉強度設計值，fyHRB335 = 300N/mm，fyHRB400 = 360N/mm。
    • fbd：植筋用膠粘劑的粘結強度設計值（可查相關表格確定）。
  • 計算步驟示例

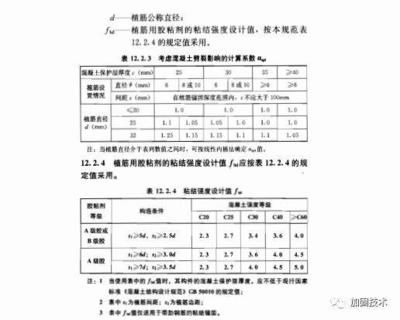

    • 首先確定植筋的基本錨固深度：Ls = 0.2asptd*fy/fbd。（d為植筋鋼筋直徑）
    • 然后計算植筋錨固深度設計值：Ld≥ψNψaeLs。
    • 例如當d取值1時，ls項數值表示n倍d植錨深度；當使用表中的fbd值時，其構件的混凝土保護層厚度，應不低于現行國家標準《混凝土結構設計規范》GB50010的規定值。同時，在植筋錨固深度范圍內，s（間距）不應大于100mm，且植筋間距s1≥5d，s2≥2.5d（s1為植筋間距，s2為植筋邊距），當植筋直徑介于表列數值之間時，可按線性內插法確定aspt等相關數值。
