摘要：，本文檔提供了一份20米跨度鋼結構大梁的設計與施工圖紙，旨在指導相關專業人士進行鋼結構大梁的設計與施工。該設計圖紙?jiān)敿?xì)描述了大梁的結構組成、尺寸、材料選擇以及連接方式，確保了結構的穩定性和安全性。本文檔還提供了相關的技術指導，包括大梁的安裝、焊接、防腐處理等方面的具體操作方法，以幫助施工人員順利完成工程。通過遵循這些設計和施工要求，可以確保大梁的質量和性能達到預期目標，為后續的使用和維護提供有力保障。

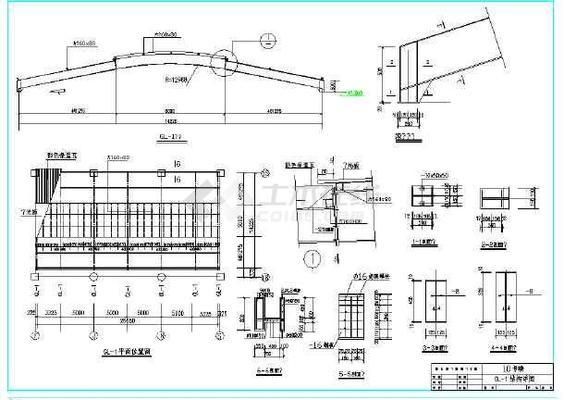

20米跨度鋼結構大梁圖

對于20米跨度的鋼結構大梁，設計和施工都需要精確的圖紙和技術指導。以下是關于20米跨度鋼結構大梁的設計和施工的相關信息。

設計細節

在設計20米跨度的鋼結構大梁時，需要考慮使用高強度鋼材，并采用分段制作、焊接拼接的方法。具體的設計步驟包括設計圖紙、分段制作、焊接拼接和檢驗驗收。需要注意的是，受力均勻和穩定性是關鍵因素。

施工圖資源

如果您需要具體的施工圖，可以參考一些專業的建筑資料網站。例如，造價通建設行業大數據服務平臺提供了輕鋼20米跨度大梁設計的知識分享及心得交流，您可以了解更多相關信息并下載相關精品資料。此外，還有一些網站提供了20米跨度鋼結構廠房的施工圖下載，這些圖紙包含了詳細的結構設計和施工說明，可供參考。

結構選型

對于20米跨度的鋼結構，通常會選用Q345型號的鋼材，這是一種常見的結構用鋼，具有良好的強度和可塑性。梁的截面高度一般可以取到梁跨的1/20到1/30之間，具體尺寸需要根據計算得出。例如，中間段梁高可以取500或550毫米，而兩端變截面可以取750/800到500/550毫米之間。

優點概述

鋼結構建筑具有廣泛的適用范圍，可以用于工廠、倉庫、辦公樓等多種建筑類型。它們的施工周期短，經久耐用，易于維修，并且具有現代感的美觀實用性。此外，鋼結構建筑的造價合理，自重輕，可以減少基礎造價，并且建造速度快，能夠早日建成投產。

結論

綜上所述，20米跨度的鋼結構大梁設計需要考慮材料的選擇、結構的穩定性以及詳細的施工圖紙。通過參考專業的設計知識和施工圖資源，可以確保鋼結構大梁的安全性和功能性。
