屋架標準圖集04g415-1是一本關于建筑結構設計中屋架部分的標準圖集。它提供了詳細的屋架設計、構造和施工方法，適用于各種類型的建筑物，如住宅、辦公樓、學校等。該圖集包含了屋架的尺寸、材料選擇、連接方式、支撐系統等方面的詳細信息，為設計師和工程師提供了實用的參考。通過遵循這些標準圖集，可以確保屋架的設計和施工符合規范要求，提高建筑物的安全性和穩定性。

屋架標準圖集04G415-1概述

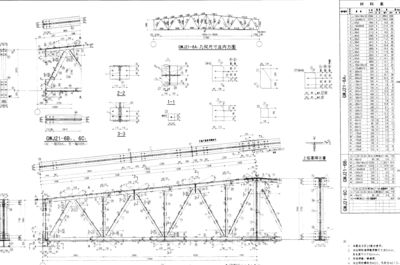

04G415-1 是一本關于預應力混凝土折線形屋架的標準圖集，特別適用于預應力鋼筋為鋼絞線，跨度在18米到30米之間的屋架設計與施工。該圖集包含了多種跨度的屋架施工圖，以及相關的節點圖、支撐平面布置示意圖等詳細構造圖紙。此外，還提供了屋架與柱、抗風柱的連接節點圖，屋面和天窗架的安裝節點圖等重要信息。

圖集的主要內容

以下是04G415-1圖集的一些主要內容和特點：

圖集的應用場景

04G415-1圖集主要應用于建筑設計和施工領域，特別是在工業與民用建筑的屋架設計中。它為設計和施工人員提供了詳細的構造細節和技術指導，確保屋架的安全性和經濟性。通過使用這個圖集，工程師們能夠更好地理解和應用預應力混凝土折線形屋架的設計原理和施工方法。

注意事項

在使用04G415-1圖集時，需要注意的是，它所涵蓋的內容主要是針對特定類型的屋架，即預應力混凝土折線形屋架，并且其適用的跨度范圍是18米到30米。因此，在選擇和應用該圖集時，必須確保項目的需求與此相匹配。此外，圖集中提供的設計和施工指南是基于特定的技術標準和規范，所以在實際操作中應嚴格遵守這些規定。

結論

綜上所述，04G415-1圖集是建筑設計和施工中不可或缺的參考資料，尤其適用于預應力混凝土折線形屋架的設計與施工。它不僅提供了詳細的技術指導和構造細節，還包括了重要的荷載設計值和安全等級信息，對于保證屋架結構的安全性和可靠性具有重要作用。
