鋼結構屋架內力計算軟件是一種用于分析和計算鋼結構屋架在受力狀態下的內力的軟件。該軟件可以模擬和分析各種荷載作用下的屋架結構，包括風荷載、雪荷載、地震荷載等。通過輸入相關的幾何參數、材料屬性和荷載信息，軟件可以計算出屋架在不同工況下的內力分布情況，為設計提供依據。該軟件還支持多種計算方法和算法，可以根據實際需求選擇適合的方法進行內力計算。鋼結構屋架內力計算軟件對于提高建筑結構的安全性和可靠性具有重要意義。

以下是一些可用于鋼結構屋架內力計算的軟件：

一、3d3s

• 特點與功能

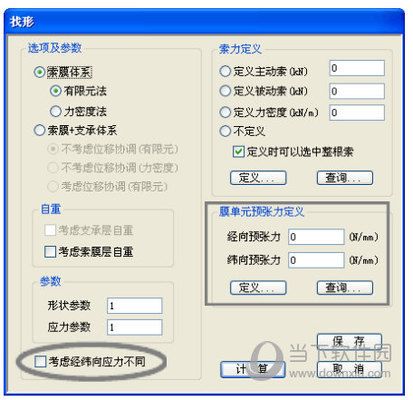

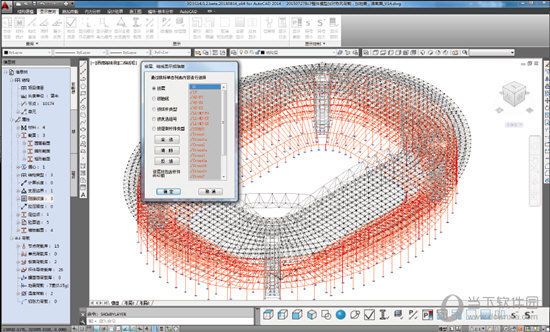

  • 3d3s是一款由同濟大學制作研發的專業cad鋼結構設計軟件，適用于任意由梁、桿、索組成的桿系結構，計算能力非常強大，可進行結構非線性荷載 - 位移關系及極限承載力的計算、預張力結構的初始狀態找形分析與工作狀態計算等。對于鋼結構屋架內力計算，能準確地根據結構的特性和所受荷載計算內力情況。在建模方面，可以任意定義施工步及其對應的桿件、節點、荷載和邊界，完成全過程的非線性計算，還可考慮施工過程中因變形產生的節點坐標更新、主動索張拉和支座脫空等施工中的實際情況。其14.1.4版本（2019 - 09 - 11）有一些功能改進，如新增手冊電子版等功能。軟件也有針對不同結構類型的計算功能，例如對鋼屋架等結構的相關計算功能，涵蓋了風荷載、雪荷載等荷載工況的計算。在構件驗算方面，有抗剪承載力設計值計算、柱子穩定驗算、計算長度處理等相關計算內容，這些都與屋架內力計算息息相關，例如柱子穩定驗算中軸力與彎矩的取值方式以及穩定系數的考慮因素等，都會影響到整體結構包括屋架的內力計算結果。同時節點設計方面的改進，如新規范下節點域轉動剛度驗算公式的改進等，也對屋架內力計算后的結構節點設計有重要意義。該軟件操作對于熟悉AutoCAD的用戶來說比較容易上手，可參照AutoCAD方法使用。安裝過程也相對簡單，在下載完軟件數據包之后，雙擊“3D3S13.0.7.exe ”程序進行安裝，按照向?qū)?duì)話框提示操作即可完成安裝。
  • 適用場景：適合各種復雜鋼結構屋架結構，尤其是需要考慮非線性計算、施工過程影響以及多種荷載工況的鋼結構屋架內力計算。無論是小型簡單的鋼屋架還是大型復雜的工業廠房鋼屋架等結構內力計算都適用。

二、PKPM

• 特點與功能
  • PKPM是中國建筑科學研究院建筑工程軟件研究所研發的大型綜合CAD系統。它包含多個模塊，其中與鋼結構屋架內力計算相關的模塊在結構設計部分。PKPM系列軟件在鋼結構設計方面有一定的功能優勢，它依據相關建筑規范進行設計計算。例如在新規范版本設計軟件中，對上部結構設計軟件SATWE、PMSAP、TAT以及地基基礎設計軟件JCCAD等進行了改進，這些改進雖然是針對整個結構體系，但對鋼結構屋架內力計算也有影響，因?yàn)殇摻Y(jié)構屋架是整體結構的一部分，與其他結構部分相互作用。在2010版本中，它集成了建筑、結構、設備設計等一體化設計環境，在自動選配鋼筋，按全樓或?qū)?、跨剖面歸并，布置圖紙版面，人機交互干預等方面有著顯著的特色，這有助于從整體結構的角度準確計算鋼結構屋架的內力。
  • 適用場景：適用于各類建筑工程中的鋼結構屋架內力計算，特別是在與其他建筑結構（如混凝土結構等）協同設計時，能較好地綜合考慮整體結構的相互作用對屋架內力的影響。對于需要進行全樓整體結構分析并且屋架內力計算需要遵循中國建筑科學研究院相關規范的項目較為適用。

三、Tekla

• 特點與功能
  • Tekla是一款專為施工、結構和土木工程行業設計的專業BIM深化設計軟件。雖然它主要是一款BIM軟件，但在鋼結構設計方面也有重要作用。對于鋼結構屋架內力計算，Tekla可以通過精確的建模來確定屋架的結構形式和各構件的連接關系，從而為內力計算提供準確的結構模型基礎。在建模過程中，可以詳細地構建鋼屋架的各個構件，包括梁、柱等，并且能夠準確地模擬構件之間的連接方式，如焊接、螺栓連接等，這些連接方式會影響內力的傳遞路徑，進而影響內力計算結果。同時，Tekla可以進行碰撞檢測等功能，這有助于在計算內力之前優化屋架結構，避免因構件碰撞等不合理因素導致內力計算錯誤。借助Tekla，可以顯著提高輸電塔（與鋼屋架結構有相似性，在結構分析方面有共通之處）等結構的建模效率，涵蓋從基礎規劃創建到塔布局和詳細連接設計的全過程，這對于鋼屋架內力計算中的結構模型建立和分析有很好的借鑒意義。
  • 適用場景：適合對鋼結構屋架進行精細化建模和內力計算的場景，特別是在需要進行復雜的連接設計、考慮構件碰撞檢測以及需要從BIM角度進行結構分析的鋼結構屋架項目。例如大型商業建筑、工業廠房中的復雜鋼結構屋架內力計算。
