鋼構基礎柱子施工是現代建筑工程中的一個重要環節，涉及到復雜的技術和嚴格的安全要求。以下是對鋼構基礎柱子施工主要步驟、注意事項和相關要點的簡要概述：，，1. 施工準備：在施工前，需要對施工現場進行詳細的勘察，確保地基條件滿足設計要求。要準備好所有必要的材料和設備，包括鋼材、焊接材料、測量工具等。，，2. 基礎開挖：根據設計圖紙和地質報告，進行基礎開挖工作。開挖過程中要注意保護好周邊環境，避免破壞地下管線和文物遺跡。，，3. 柱體制作：根據設計要求，使用合格的鋼材制作柱體。在制作過程中，要嚴格控制尺寸和質量，確保柱體的穩定性和承載能力。，，4. 柱體吊裝：將制作好的柱體吊裝到預定位置，注意吊裝過程中的安全措施。吊裝完成后，要對柱體進行臨時固定，確保穩定性。，，5. 柱體安裝：根據設計圖紙，進行柱體的安裝工作。安裝過程中要注意控制好柱體的垂直度和水平度，確保安裝精度。，，6. 柱體連接：在柱體安裝完成后，需要進行柱體之間的連接工作。連接過程中要注意焊縫的質量，確保連接牢固可靠。，，7. 驗收與交付：完成所有施工步驟后，要對整個工程進行驗收，確保工程質量符合設計要求。驗收合格后，可以交付使用。，，在整個施工過程中，需要注意的事項包括：嚴格遵守施工規范和標準，確保施工安全；加強現場管理，確保施工進度和質量；關注環境保護，減少施工對周邊環境的影響。

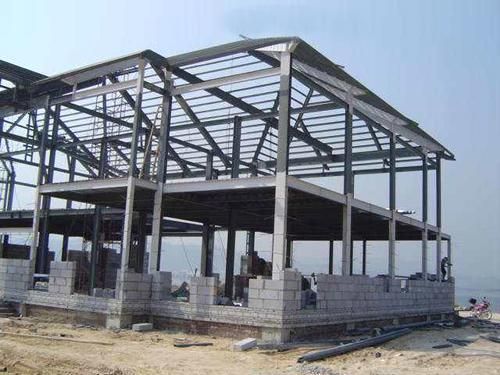

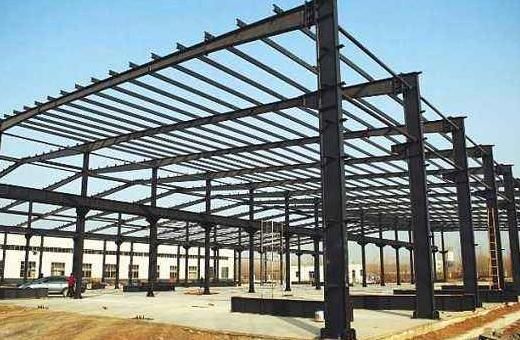

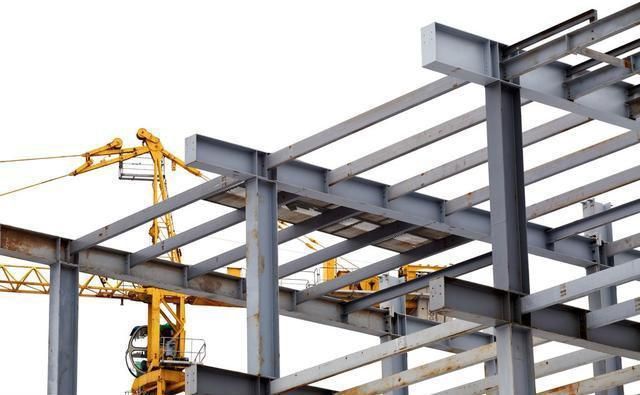

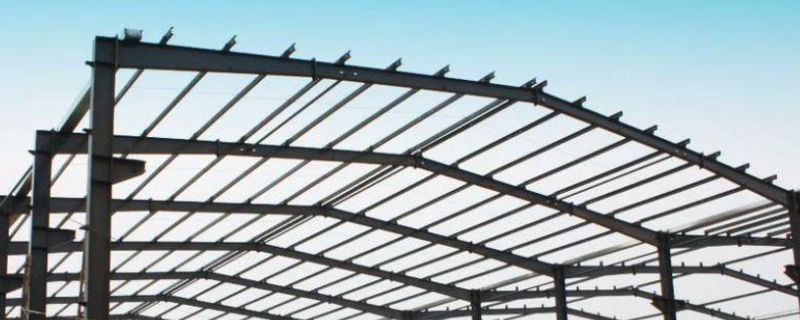

鋼構基礎柱子施工圖片

施工流程概述

雖然我無法直接提供圖片，但可以為您提供鋼構基礎柱子施工的文字描述，幫助您更好地理解施工流程。以下是根據搜索結果整理的鋼構基礎柱子施工的主要步驟：

1. 鉆架定位：首先，需要使用測量工具確定鉆架的位置，這是確保后續施工精度的基礎。
2. 鉆孔：使用鉆機進行鉆孔，這是形成柱子基礎的關鍵步驟。
3. 第一次清孔：鉆孔完成后，進行第一次清孔，以去除孔內的雜物。
4. 測孔深：測量孔的深度，確保其符合設計要求。
5. 布置鋼筋籠：在孔內布置鋼筋籠，這是為了增強柱子的承載能力。
6. 固定布置格構柱：將格構柱固定在鋼筋籠上，確保其位置準確。
7. 下導管：安裝導管，為后續的混凝土灌注做準備。
8. 第二次清孔：在灌注混凝土前進行第二次清孔，確保孔內清潔。
9. 鋼構柱中心線較正：調整鋼構柱的中心線，確保其垂直度和位置準確性。
10. 灌輸砼：通過導管灌注混凝土，填充孔洞并與鋼筋籠結合，形成堅實的柱子基礎。
11. 鉆機移位：完成一個孔的施工后，移動鉆機到下一個位置繼續施工。

注意事項

在施工過程中，需要注意以下幾點以確保施工質量和安全：

• 測量控制：在整個施工過程中，都需要精確的測量控制，以確保柱子的位置、垂直度和深度符合設計要求。
• 鋼筋籠制作：鋼筋籠的制作需要嚴格按照設計圖紙和規范要求進行，以保證其質量和尺寸的準確性。
• 混凝土灌注：混凝土的灌注要注意控制導管的埋入深度和混凝土的坍落度，以避免質量問題。

以上就是鋼構基礎柱子施工的主要步驟和注意事項。雖然無法提供圖片，但希望這些文字描述能夠幫助您更好地理解鋼構基礎柱子的施工過程。如果您需要具體的圖片資源，建議查閱相關的施工手冊或咨詢專業的鋼結構施工單位。
