鋼屋架結構詳圖的零件怎么確定

欽州鋼結構施工工程02-122閱讀0評論

鋼屋架結構詳圖的零件確定是確保鋼結構施工精確性和質量的關鍵步驟。這一過程涉及多個方面的細致考量，包括**屋架簡圖、節點圖、桿件詳圖等**。以下是對鋼屋架結構詳圖的零件如何確定的分析：，，1. **屋架簡圖**：屋架簡圖通常由單線條表示，直接標注出各桿件的長度和位置。它為后續的詳細設計提供了基礎框架。，，2. **節點圖**：節點圖展示了屋架上弦與下弦之間的連接方式以及上弦與腹桿的連接點。這對于理解屋架的受力特性至關重要。，，3. **桿件詳圖**：桿件詳圖進一步細化了屋架的具體構造細節，包括桿件的類型、尺寸、材料及連接方式。這些信息對于制作和安裝過程中的準確執行至關重要。，，4. **預埋件詳圖**：預埋件詳圖描述了所有預埋件的位置、大小和材質，這些通常是通過在混凝土中預先植入來實現其功能的部分。，，5. **鋼材用量表**：此表格列出了所需材料的規格、數量及成本估算。這是預算編制和材料采購的基礎。，，6. **說明**：詳細的施工說明不僅包括圖紙上的技術要求，還包括了對特殊工藝或操作的指導，如焊接、涂裝等。，，鋼屋架結構詳圖的零件確定是一個系統而復雜的工程過程，涉及到從基礎的屋架簡圖到具體的施工說明的每一個環節。每個部分都扮演著不可或缺的角色，共同確保了鋼屋架結構的質量和安全性。

鋼屋架結構詳圖的零件確定方法

1. 理解鋼屋架的基本概念

在確定鋼屋架結構詳圖的零件之前，首先需要理解鋼屋架的基本概念。鋼屋架是一種鋼結構，它由直桿在端部互相連接而組成的格構式結構，整體受彎。鋼屋架的設計需要考慮其跨度、高度、荷載等因素，以及桿件的內力分布和截面設計。

2. 分析鋼屋架的結構和荷載

確定鋼屋架的零件需要分析其結構和荷載。這包括確定弦桿的布置形式，如三角形、梯形、拱形和折線形等，以及計算屋面上的荷載，如屋架自重、屋面恒荷載、屋面均布活荷載、雪荷載、積灰荷載等。

3. 計算桿件內力和進行內力組合

在確定零件之前，需要計算桿件的內力，并進行內力組合。這是為了找出每個桿件可能的最不利內力（拉力或壓力），以便進行桿件截面設計。

4. 桿件截面設計和選擇

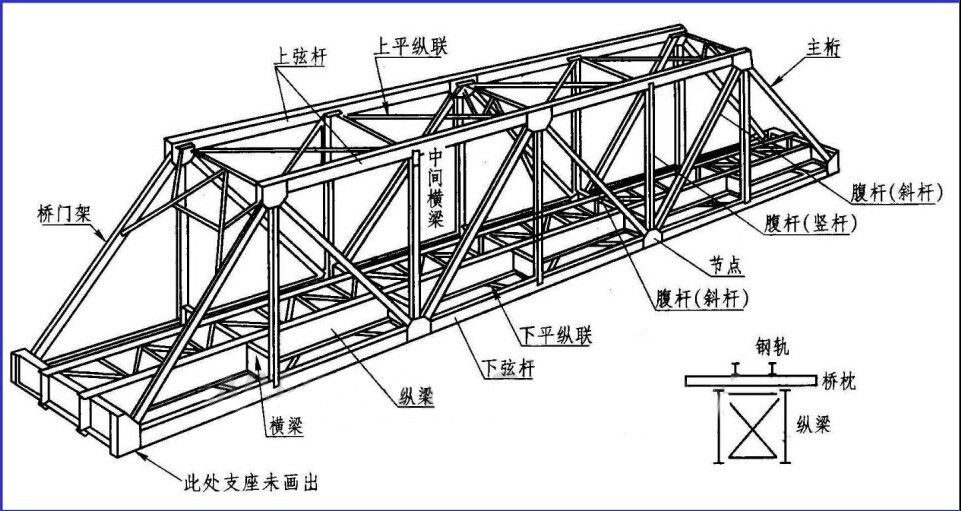

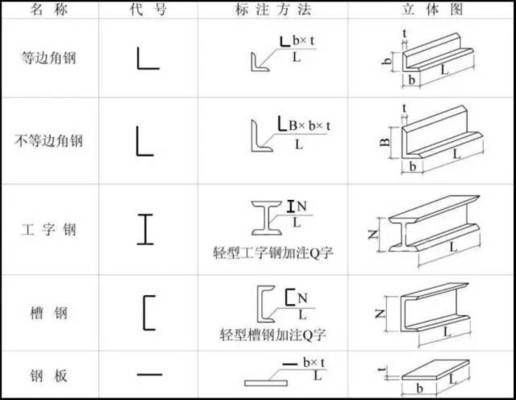

根據計算得到的內力，進行桿件截面設計，確定桿件在各個方向的計算長度、截面的組成形式、節點板厚度等。然后進行截面選擇，選擇合適的軸心受拉桿件截面，確保滿足強度和剛度的要求。

5. 確定節點板尺寸和厚度

節點板是連接桿件的重要部分，其尺寸和厚度需要根據所連接桿件的截面尺寸及其連接焊縫長度或螺栓數目來確定。節點板的平面尺寸應框住所有桿件的角焊縫。

6. 繪制結構安裝圖和構件詳圖

最后，根據上述設計和計算結果，繪制結構安裝圖和構件詳圖。這些圖紙應包括結構布置圖、安裝節點圖、大樣圖、構件統計表以及說明等。構件詳圖應包括桁架的正面圖、上、下弦平面圖、端部和中央側視圖或剖面圖等。
