彩鋼板屋頂施工圖紙?jiān)趺纯矗ㄈ绾伍喿x和理解彩鋼板屋頂施工圖紙）

撫州鋼結構設計13秒前1閱讀0評論

彩鋼板屋頂施工圖紙是建筑項目中不可或缺的重要文件，它詳細描述了屋頂?shù)臉?gòu)造、材料使用、尺寸和位置等信息。閱讀和理解這些圖紙對于確保項目的成功至關重要。以下是如何有效閱讀和理解彩鋼板屋頂施工圖紙的幾個步驟：，，1. **熟悉圖紙格式**：了解圖紙的布局和格式。通常圖紙會按照從上到下的順序列出各個部分，包括標題欄、圖例、尺寸標注、細節圖等。，，2. **仔細閱讀標題和說明**：標題通常會提供圖紙的主題或名稱，而說明則提供了關于圖紙內容的額外信息。這些信息可能包括材料的說明、安裝要求、安全指南或其他相關的技術規范。，，3. **注意尺寸和規格**：圖紙上會有詳細的尺寸標注，這包括了各種部件的寬度、長度和高度。這些尺寸對于確保所有材料正確安裝至關重要。，，4. **檢查細節圖和剖面圖**：這些圖紙可以更清晰地展示屋頂?shù)臉?gòu)造，包括連接點、固定裝置和其他關鍵細節。通過這些細節圖，你可以更好地理解整個屋頂?shù)慕Y(jié)構和工作原理。，，5. **參考其他圖紙和文檔**：如果可能的話，查看與彩鋼板屋頂施工相關的其他圖紙和文檔，以獲得更全面的理解?？赡苄枰獏⒖茧姎獠季€圖、排水系統圖或其他相關工程圖紙。，，6. **與設計師或工程師溝通**：如果你對圖紙有任何疑問，不要猶豫與設計團隊或工程師進行溝通。他們可以提供專業的解釋和指導，幫助你更好地理解和執行圖紙。，，通過遵循這些步驟，你可以更有效地閱讀和理解彩鋼板屋頂施工圖紙，從而確保項目的順利進行。

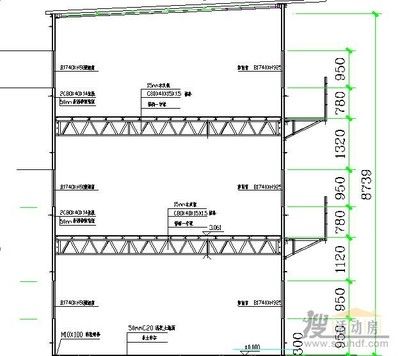

彩鋼板屋頂施工圖紙?jiān)趺纯矗ㄈ绾伍喿x和理解彩鋼板屋頂施工圖紙）結構工業裝備設計 第1張

如何閱讀和理解彩鋼板屋頂施工圖紙

閱讀和理解彩鋼板屋頂施工圖紙是一項技術性工作，需要一定的專業知識和技能。以下是根據提供的搜索結果，整理出來的關于如何閱讀彩鋼板屋頂施工圖紙的幾個關鍵點。

1. 理解圖紙的基本構成

首先，需要了解圖紙的基本構成，包括圖紙目錄、符號說明、平面尺寸等。圖紙目錄可以幫助你了解圖紙的組成和內容，而符號說明則有助于你理解圖紙上的各種元素和構件。平面尺寸則包括細部尺寸、軸線間尺寸和總尺寸，通過檢查這些尺寸之間的關系，可以判斷圖紙的準確性和一致性。

2. 學習圖紙的閱讀順序

在閱讀彩鋼板屋頂施工圖紙時，應該按照一定的順序來進行。一般來說，應該先看設計施工說明，了解建筑的基本情況、施工材料和注意事項。然后依次查看平面圖、立面圖、剖面圖和結構圖，這樣能夠幫助你對整個建筑有一個大致的了解，從而更好地理解設計者的意圖。

3. 掌握關鍵的施工細節

在施工圖紙中，有一些關鍵的施工細節是需要特別關注的。例如，彩鋼板屋面的施工流程包括測量、放線、支座節點板安裝固定、主次檁條吊裝安裝等步驟。了解這些步驟對于確保施工質量和效率至關重要。

4. 熟悉CAD操作和圖紙標注

由于許多施工圖紙都是使用CAD軟件繪制的，因此熟悉CAD操作是非常有用的。例如，如何將CAD界面設置為全屏，如何放大圖形，以及如何使用CAD中的“di”命令來測量距離和計算比例等。此外，還需要了解如何查看CAD圖紙上的尺寸標注，包括雙擊尺寸標注框查看屬性，或者使用“邊界”工具測量端點距離、面積及周長等。
