鋼屋架結構圖是建筑工程中不可或缺的設計圖紙，用于指導鋼屋架的搭建和安裝過程。以下是根據您提供的內容生成的摘要：，，在施工鋼屋架結構圖時，必須注意以下要點：，，1. 明確設計要求：確保理解并遵守設計規范和標準，包括荷載計算、材料規格、連接方式等。，2. 熟悉圖紙細節：仔細閱讀和理解圖紙上的每一個細節，特別是節點構造、支撐系統以及焊縫位置。，3. 檢查材料質量：確保所有鋼材符合規定的標準和規格，無銹蝕、裂紋或其他缺陷。，4. 準備施工工具：準備好所需的測量工具、切割設備、焊接設備以及其他必要的施工機械。，5. 安全措施：施工現場應設置明顯的警示標志，并采取必要的安全措施，如穿戴防護裝備、設置圍擋等。，6. 質量控制：對施工過程中的每一道工序進行嚴格的質量控制，確保施工質量滿足設計要求。，7. 施工順序：合理安排施工順序，先安裝主梁和次梁，再進行屋面和支撐系統的安裝。，8. 專業培訓：確保施工人員接受過專業的培訓，了解鋼屋架的結構特點和施工方法。，9. 環境考慮：考慮到施工對周圍環境的影響，采取相應的環保措施，如噪音控制、粉塵處理等。，10. 驗收標準：按照相關標準和規范進行工程驗收，確保結構的穩定性和安全性。

鋼屋架結構圖的組成部分

鋼屋架結構圖是用于表示鋼屋架的形式、大小、型鋼規格、桿件組合以及連接方法的詳細圖樣，它是金屬結構廠或施工單位制作的依據。根據提供的搜索結果，鋼屋架結構圖主要包括以下幾個部分：

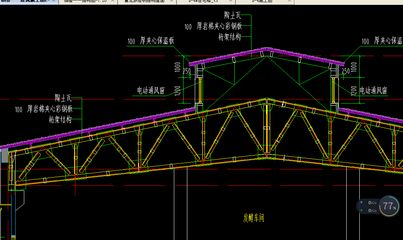

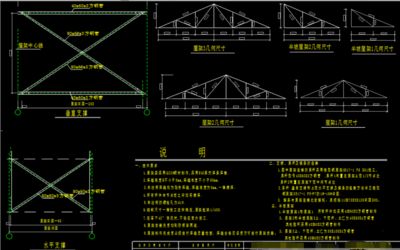

1. 屋架簡圖（又稱屋架示意圖）

屋架簡圖通常位于圖紙的左上角或右上角，比例常用1:100或1:200。它用中實線（單線）畫出屋架各桿件，表達主要外形尺寸和桿件的軸線長度。

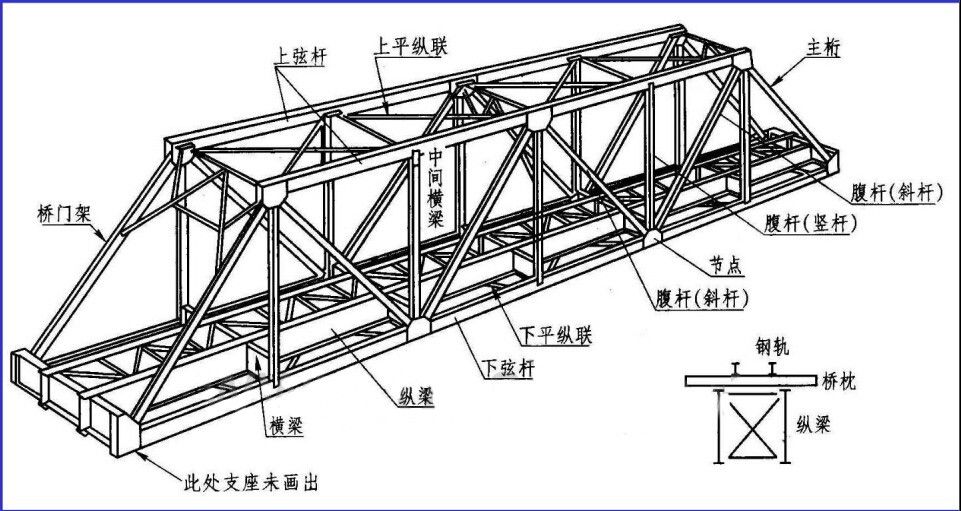

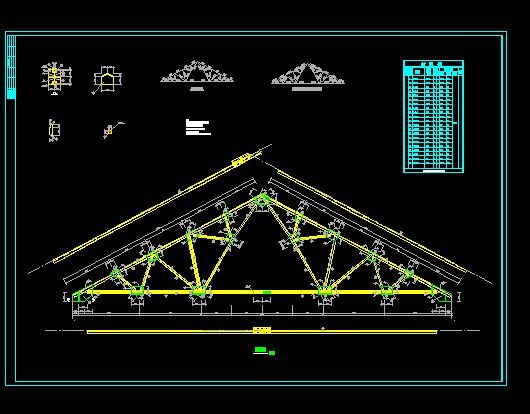

2. 屋架詳圖

屋架詳圖包括立面圖和節點圖，詳細展示屋架的上弦平面圖、下弦平面圖、立面和剖面圖。此外，還應包括屋架支座的剖面和各個節點詳圖。

3. 桿件詳圖

桿件詳圖詳細表達每個桿件的具體形狀、尺寸和細節，通常采用1:10或1:15的比例繪制。

4. 連接板詳圖

連接板詳圖展示了連接板的具體尺寸和形狀，確保桿件之間的正確連接。

5. 預埋件詳圖

預埋件詳圖提供了預埋件的詳細信息，包括其形狀、尺寸和安裝位置。

6. 鋼材用量表

鋼材用量表列出了所有桿件和零件的編號、規格尺寸、數量（區分正、反）、重量等，以便計算整榀屋架的總重量。

7. 說明

說明部分包括選用的鋼號、焊條型號和質量要求、加工精度、有無熱處理和施工要求，以及圖中未注明的焊縫和螺孔尺寸、油漆、運輸要求和其他等。

以上就是鋼屋架結構圖的主要組成部分，這些圖樣共同構成了完整的鋼屋架結構設計，為制造和施工提供了詳細的指導。
