鋼屋架是建筑中用于支撐屋頂?shù)慕Y(jié)構，其類型多樣，常見的有三角形屋架、梯形屋架和拱形屋架。三角形屋架結構穩定，適用于跨度較大的屋頂；梯形屋架具有較好的抗壓性能，適合承受較大荷載的屋頂；拱形屋架則因其獨特的曲線形狀，常用于需要一定美觀性的屋頂設計。根據實際需求，還有單層和雙層屋架等不同類型，以適應不同的使用場景。

鋼屋架類型

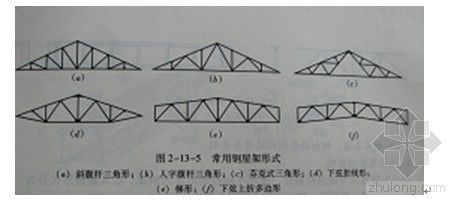

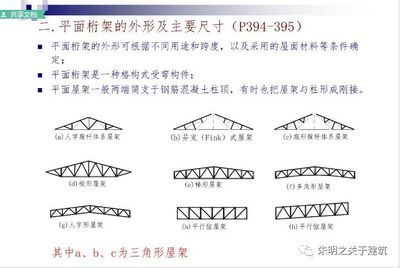

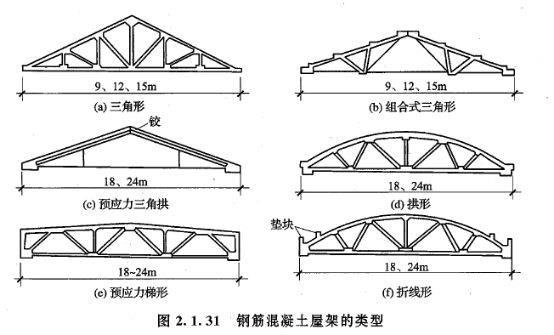

鋼屋架是鋼結構建筑的重要組成部分，根據不同的設計需求和使用場景，鋼屋架可以分為多種類型。以下是幾種常見的鋼屋架類型：

三角形屋架

三角形屋架通常用于屋面坡度較大的輕型屋蓋結構中，適用于中小跨度的建筑。這種屋架的內力變化較大，弦桿內力在支座處最大，在跨中最小，材料強度不能充分發揮作用。三角形屋架的腹桿布置有芬克式、單斜式和人字式三種，其中芬克式腹桿受力合理，長桿受拉，短桿受壓，可分為兩榀小屋架制作，現場安裝，施工方便。

梯形屋架

梯形屋架的形狀與同跨度同荷載簡支梁的彎矩圖相似，弦桿受力較為均勻，適用于屋面坡度較平緩（i=1/8~1/20）且跨度較大的情況。梯形屋架與柱可以做成鉸接或者剛接。

平行弦桁架

平行弦桁架是將人字形桁架的坡度設置成0得到的，其上下弦均水平，弦桿和腹桿等長，節點形式相同，非常有利于標準化的生產，有利于生產工期。但是，與人字形、梯形桁架相比，平行弦桁架的形狀和彎矩圖偏差較大，造成桿件內力不均勻。

多邊形桁架

多邊形桁架由三角形桁架演變而來，其坡度一般為1/3~1/5。這種屋架類型較少見，但在特定情況下可能會被采用。

輕型鋼屋架

輕型鋼屋架常采用芬克式、三鉸拱式和梭形三種形式，通常由圓鋼或小角鋼（小于L45×4或L56×36×4）組成。這種屋架自重較輕、用料較省、造價低，適用于跨度在9~18m之間的輕型屋面。

薄壁型鋼屋架

薄壁型鋼結構是指厚度為2~6mm的鋼板或帶鋼經冷彎或冷拔等方式彎曲而成的型鋼。這種屋架屬于空間結構體系，具有整體性好、抗震性能好、造型美觀等特點，適用于大、中跨度的公共建筑和中小型工業廠房。

以上是一些常見的鋼屋架類型，每種類型的屋架都有其特定的應用場景和優缺點，選擇合適的屋架類型需要根據具體的工程需求和設計要求進行綜合考慮。
