桁架和柱子的連接是建筑設計中的關鍵部分，它不僅需要滿足結構力學的需求，還要確保建筑的穩定性和美觀性。這種連接通常采用焊接、螺栓連接或機械連接等方式，以確保桁架與柱子之間的牢固結合。在設計時，建筑師需要考慮多種因素，包括荷載分布、地震作用、風載以及溫度變化等，以確保連接部位的強度和耐久性。桁架與柱子之間的連接設計還需要考慮施工的便利性和后期維護的方便性。桁架和柱子的連接設計是確保建筑安全、穩定和美觀的重要環節。

桁架和柱子的連接方法

桁架和柱子的連接是結構工程中的一個重要環節，它關系到整個結構的安全性和穩定性。以下是幾種常見的連接方法：

焊接連接

焊接是連接桁架和柱子最常用的方法之一，要求焊接質量好、強度高、不影響結構安全性。常用的焊接方式有手工電弧焊、氣焊和自動化焊接。在焊接之前需要對焊點進行清潔和處理，以避免出現質量問題。

螺栓連接

螺栓連接也是一種常用的方法，可以極大地方便結構的維護和改造。一般采用高強度螺栓連接，在連接時要注意螺栓的預緊力，以確保連接點的穩定性和強度。

鉚接連接

鉚接也是連接桁架和柱子的一種常用方法，通常使用機械力和熱交變來實現。鉚接具有耐腐蝕、高強度、可靠性好等優點，但是需要使用專業設備和精湛的技術，否則會出現質量問題。

插入式節點板連接

這是一種桁架與鋼管混凝土柱連接節點的方法，桁架桿件與鋼管混凝土柱通過連接板進行插入式節點板連接。這種方法構造簡單，傳力直接可靠，與柱內混凝土協同工作性能良好，施工方便。

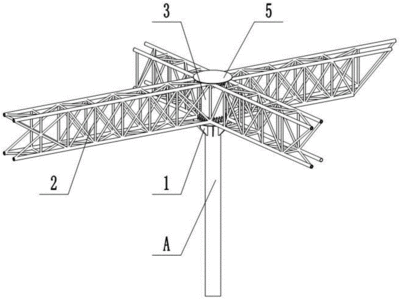

頂鉸連接構造

這是一種鋼桁架與混凝土柱頂鉸連接構造，包括桁架支座，桁架支座包括用以擱置鋼桁架端部連接鋼管的半圓形托板，半圓形托板與底板之間通過豎向連接板組連接在一起；底板的下表面焊接有抗剪鍵，桁架支座設置在混凝土柱頂面上，底板上的抗剪鍵設置在混凝土柱頂面預設的槽形后澆區內后槽形后澆區內注入二次澆注的細石混凝土Ⅰ填滿，混凝土柱頂面預埋的預埋錨栓上端穿過底板后與緊固螺母連接；相鄰兩個桁架支座上的連接鋼管之間通過水平系桿連接在一起。

綜上所述，不同的連接方法適用于不同的情況和工程項目，需要根據實際情況來選擇。在實際工程中，通常使用多種連接方式來保證結構的安全性和可靠性。
