管道桁架跨越是一種橋梁結構設計，它利用桁架結構來承載跨越河流或山谷的管道。這種設計通常用于運輸石油、天然氣或其他流體介質。桁架跨越的主要特點包括其獨特的幾何形狀和材料選擇。，，在設計過程中，工程師需要仔細考慮管道的位置、大小以及所需的支撐條件。這可能涉及到對現有地形的詳細分析，以及對可能的地質條件進行評估。為了確保管道的安全和穩定，桁架的設計必須能夠承受各種負載，包括風載、雪載和地震載荷。，，管道桁架跨越的設計需要考慮多種因素，包括管道的重量、流速、溫度變化以及潛在的腐蝕問題。還需要考慮到維護和檢修的需求，以確保管道的長期運行。，，管道桁架跨越是一種復雜的工程挑戰，需要高度的技術知識和經驗來完成。隨著技術的發展和經驗的積累，這種設計方法已經變得越來越普遍和有效。

一、管道桁架跨越的定義與結構

• 定義：桁架跨越屬于梁式跨越結構，是長輸油氣管道常用的跨越河流方式之一。其上部結構通常采用三角形或者梯形的空間鋼結構，管道敷設在桁架上弦或者下弦平面之上，下部結構一般為鋼筋混凝土橋墩及基礎。

二、管道桁架跨越的技術特點

• 適用跨度：一般適用于跨度較小的河流跨越，跨度通常小于90米。
• 剛度與穩定性：整體鋼度大、穩定性較好，技術比較成熟，在國內的設計、施工中得到了廣泛運用。

三、管道桁架跨越的施工要點

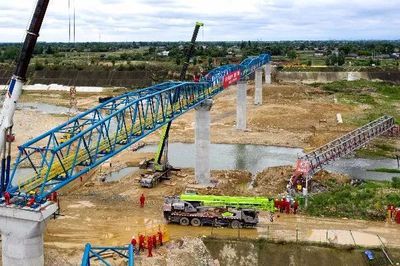

• 施工方法：大跨度管道桁架跨越多采用牽引(頂推)方法施工，但施工荷載和外界因素會導致桁架桿件產生復雜的應力狀態，所以過程控制對整個施工成敗具有關鍵作用。

四、工程實例

• 西氣東輸一線黃河跨越工程：采用桁架跨越方式，工程位于寧夏回族自治區中衛縣境內沙坡頭附近，首次采用多跨桁架結構，單榀桁架長85米、高6米、寬4.5米，重54噸，采用連續跨越的方式通過黃河，總跨越長為540米。
• 中緬油氣管道（境外段）米坦格河跨越：是中緬油氣管道緬甸段唯一的跨越工程，也是全線的控制性工程，位于緬甸曼德勒省，三跨，單榀重量達60噸，共195m，是首個大口徑油氣管道共用的跨越工程，位于高地震烈度區，設計地震峰值加速度達0.4g，首次采用了牽引法架設桁架。
