桁架式支架作為一種廣泛應用于建筑和工業領域的結構支撐系統，因其獨特的力學性能和穩定性而受到青睞。在設計桁架式支架時，選擇合適的材料是確保其性能和安全的關鍵。本文將介紹桁架式支架的材料選擇指南，包括鋼材、鋁材、木材和復合材料等常見材料的比較分析。鋼材因其高強度、良好的塑性和韌性以及易于加工的特點，成為桁架式支架的首選材料。鋁材以其輕質高強和耐腐蝕性，在某些特定應用場景中也表現出色。木材雖然具有天然的美感和可再生性，但在承載能力和耐久性方面可能不如其他材料。復合材料如碳纖維和玻璃纖維增強塑料，憑借其卓越的強度和剛度比，為復雜結構的桁架式支架提供了新的可能。正確的材料選擇不僅影響支架的結構設計和成本效益，還關系到整個工程的安全性和可靠性。

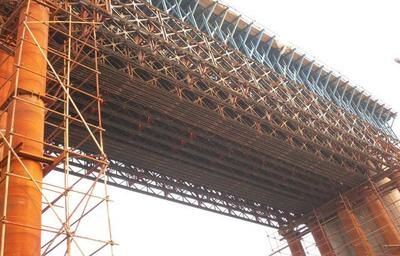

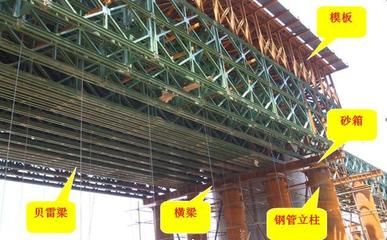

桁架式支架示意圖

桁架式支架的定義和應用

桁架式支架是一種常見的管道支架結構，它由多個桁架單元組成，主要用于支撐和固定管道。這種支架的設計需要考慮管道的重量、長度、溫度、壓力、震動、風力等因素，以確保其穩定性和安全性。桁架式支架的優點包括重量輕、結構穩定、安裝方便等，因此被廣泛應用于石化、化工、冶金、電力、建筑等各個領域。

桁架式支架的特點

桁架式支架適用于管道數目眾多，而且作用在支架上推力大的線路上，跨度一般在16～24m之間。這種支架外形宏偉，剛度也大，但投資及鋼材耗量大。支架之間用沿管軸的縱向桁架連成整體，這樣的設計使得支架能夠提供強大的支撐力和穩定性。

桁架式支架的設計原則

在設計桁架式支架時，需要考慮以下幾個方面：

1. 材料選擇：選擇合適的材料和防腐涂層，以延長使用壽命。
2. 結構穩定性：確保管道與支撐之間的連接牢固可靠，以防止管道的松動和移位。
3. 維護和檢查：定期檢查和維護管道和支架，以確保其安全性和完整性。

結論

雖然我無法直接提供桁架式支架的示意圖，但您可以嘗試通過搜索引擎或?qū)I(yè)工程圖紙網站查找相關的示意圖。此外，您還可以參考上述信息，結合具體的工程項目要求，與專業的工程師合作，設計出符合您需求的桁架式支架。
