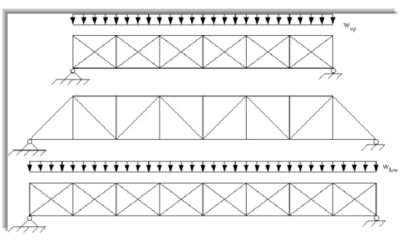

桁架是一種常見的工程結構，它是由一系列垂直的桿件通過節點連接而成的一種框架結構。桁架的連接方式主要有兩種：一種是螺栓連接，另一種是焊接連接。螺栓連接是通過螺栓將桿件固定在節點上，這種方法適用于需要頻繁拆卸或者更換的場合。焊接連接則是通過焊接的方式將桿件固定在節點上，這種方法適用于需要長期穩定使用的場合。

桁架的常見連接方式

• 節點式連接
  • 這是桁架連接方式中最為常見的一種，采用多個節點把支撐構件和張力構件連接起來，以保持整個桁架結構穩定?？煞譃閱喂?jié)點式連接和雙節點式連接兩種，前者適用于水平或者小角度斜截面的構件連接，后者適用于大角度斜截面的構件連接。在節點式連接中，通常使用螺栓的方式連接構件，其優點是拆裝方便，維修更換也比較方便。
• 板式連接
  • 將桁架構件通過鋼板連接在一起，主要分為剪力板式連接和對接板式連接兩種。剪力板式連接常用于連接小角度斜截面的構件，其連接處設置一個或多個鋼板，來保證桁架結構的穩定；對接板式連接則用于連接大角度斜截面的構件，它在連接處設置多個板件，形成一個對接面，使桁架構件在連接處形成緊密的連接。板式連接的優點在于連接牢固、穩定性強，適用于大跨度桁架的搭建。
• 焊接連接
  • 指將桁架構件通過電焊的方式連接在一起。與其它連接方式相比，焊接連接可以使桁架結構更加堅固穩定，抗倒塌性能更強，并且可以省去螺栓和鋼板的連接過程，節省了建造時間和材料成本。
• 桁架與柱連接方式（針對交錯桁架結構體系）
  • 先將鋼桁架置于牛腿上，鋪設預制樓板，擰緊節點板與柱子的螺栓，此階段牛腿承擔全部豎向剪力；然后現澆混凝土，新增荷載產生的豎向剪力由牛腿和節點板共同承擔，水平拉力由節點板螺栓傳遞。
• 采用桁架連接節點連接（一種新型連接方式）
  • 例如一種桁架連接節點包括節點球（其上設置有至少一個螺栓孔）、錐頭（構造為錐筒形結構，并由錐筒小端位置形成貫穿孔）、連接螺栓（由錐頭的錐筒小端穿出，并適于與螺栓孔通過螺紋連接）。這種連接方式可有效減小節點球的大小，無需采用大量焊接形式進行裝配。
• 夾板連接（鋼結構與桁架連接方式）
  • 通過夾板將鋼結構與桁架固定在一起。
• 鋼桁架轉角處的特殊連接方式（針對鋼桁架節點連接結構）
  • 例如一種鋼桁架節點連接結構，桁架轉角處連接節點桿件為長直管狀結構，在該桁架轉角處連接節點桿件外壁環向均布設有多根桁架a腹桿，桁架a腹桿與桁架轉角處連接節點桿件直角正交連接，這種結構可以很好地應用于諸如體育館、體育場等大型建筑鋼結構連接中。
