在3D3S軟件中繪制桁架施工圖，首先需建立三維模型。通過輸入桁架的幾何參數和材料屬性，軟件會自動生成桁架的基本形狀。進行細節處理，包括添加支撐結構、焊接點等關鍵部分，以模擬實際施工過程中的構造方式。完成后，可以對模型進行渲染，得到逼真的視覺效果。整個過程中，用戶可以通過調整參數來優化設計，確保施工安全和效率。

桁架施工圖的畫面繪制方法

初始準備

在開始繪制桁架施工圖之前，需要準備好CAD軟件，并選擇適當?shù)钠矫?，例如前視圖或頂視圖。此外，還需要了解桁架的設計原則，如減少材料的使用等。

繪制基本形狀

使用CAD軟件中的線和矩形工具繪制桁架的基本形狀。這些基本形狀將構成桁架的主要輪廓和結構。

創建三維形狀

使用CAD軟件的“拉伸”功能將草圖拉伸為三維形狀。這一步驟將幫助設計師更好地理解和展示桁架的立體結構。

添加連接和支撐

使用“剪切”功能在桁架上創建連接，并使用“圓柱體”工具添加必要的支撐桿。這些細節對于確保桁架的穩定性和安全性至關重要。

標注和細節處理

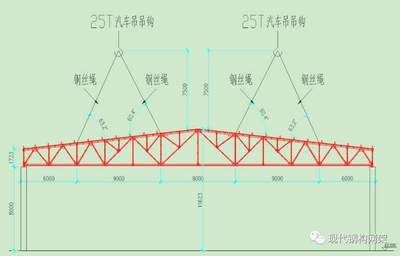

在圖紙上部繪一桁架簡圖，對稱桁架時，一半標注桿件幾何長度，一半標注桿件內力（N或kN）。此外，還需要考慮起拱等因素，例如跨度梯形L24m，三角形L15m，下弦拼接處起拱，拱度一般為L/500。

使用專業軟件

可以使用專門的CAD軟件系列，如3D3S鋼結構-空間結構設計軟件，來進行更復雜的桁架設計和構件展開下料工作。

結語

以上步驟提供了一個大致的流程，但實際上繪制桁架施工圖需要結合具體的項目要求和設計師的專業判斷。同時，不斷學習和掌握新的設計軟件和技巧也是非常重要的。
