摘要：，，在當(dāng)前建筑工程中，碳纖維加固技術(shù)因其高效、經(jīng)濟(jì)和環(huán)保特性而日益受到重視。本研究旨在設(shè)計一套針對工程結(jié)構(gòu)的碳纖維加固施工方案，以增強(qiáng)其承載能力和延長使用壽命。對現(xiàn)有結(jié)構(gòu)進(jìn)行評估，確定加固的必要性和可行性。選擇合適的碳纖維材料，并對其性能進(jìn)行測試以確保滿足工程要求。采用精確的測量和定位技術(shù)，確保碳纖維的鋪設(shè)符合設(shè)計標(biāo)準(zhǔn)。施工過程中，將使用高性能粘合劑來固定碳纖維，并通過特殊的固化工藝確保其與基材的良好結(jié)合。本方案還考慮了施工過程中的質(zhì)量控制措施，以確保施工質(zhì)量達(dá)到設(shè)計要求。通過實(shí)際案例分析，驗(yàn)證了該方案的有效性和可靠性?？傮w而言，本研究提出的碳纖維加固施工方案為工程設(shè)計提供了一種創(chuàng)新且有效的解決方案，有助于提升建筑結(jié)構(gòu)的耐久性和安全性。

以下是碳纖維加固施工方案設(shè)計相關(guān)內(nèi)容：

一、碳纖維加固技術(shù)概述

碳纖維加固技術(shù)是一種在建筑工程中廣泛應(yīng)用的加固方法。它利用碳纖維材料優(yōu)異的力學(xué)性能，如碳纖維復(fù)合材料具有很高的抗拉強(qiáng)度，其抗拉強(qiáng)度是普通Ⅱ級鋼筋抗拉強(qiáng)度的10倍以上，彈模也與鋼材相當(dāng)；并且碳纖維材料不與酸堿鹽等化學(xué)物質(zhì)發(fā)生反應(yīng)，因而加固后的鋼筋混凝土構(gòu)件具有良好的耐腐蝕性及耐久性，適合于沿海地區(qū)空氣濕度大、鹽堿含量較高的環(huán)境。碳纖維的單位體積重量僅為鋼材的1/4左右，制成板狀后，其厚度僅為1.4mm左右，幾乎不增加結(jié)構(gòu)自重和改變截面外形，是一種較為理想的加固材料。其加固原理是利用專門配制的粘結(jié)劑將碳纖維片粘貼在混凝土構(gòu)件需補(bǔ)強(qiáng)加固部位表面，使混凝土與碳纖維片形成一體，共同工作，達(dá)到加固修補(bǔ)的目的 。

二、施工前準(zhǔn)備

• 材料準(zhǔn)備
  • 根據(jù)設(shè)計要求選用合適規(guī)格、型號的碳纖維材料，如碳纖維布或碳纖維板。確保碳纖維材料的質(zhì)量符合相關(guān)標(biāo)準(zhǔn)，其各項性能指標(biāo)滿足加固工程的需求。
  • 粘結(jié)劑的選擇也至關(guān)重要，粘結(jié)劑要與碳纖維材料相匹配，并且要具有良好的粘結(jié)性能、耐腐蝕性等。要按照規(guī)定的配比準(zhǔn)備足夠的粘結(jié)劑，并且對粘結(jié)劑的儲存要符合要求，防止變質(zhì)。
• 施工機(jī)具準(zhǔn)備
  • 準(zhǔn)備混凝土角磨機(jī)、砂紙等用于混凝土表面處理的工具，這些工具能有效地除去混凝土表面的浮漿、油污等雜質(zhì)，將混凝土面層打磨平整。
  • 還需要準(zhǔn)備電動攪拌器，用于按比例攪拌粘結(jié)劑（如主劑和固化劑），確保粘結(jié)劑攪拌均勻。另外，滾筒刷用于涂刷底膠、加固膠等，特制滾子用于在粘貼碳纖維布時沿纖維方向滾壓，去除氣泡。
• 現(xiàn)場勘查與清理
  • 施工前對施工現(xiàn)場進(jìn)行詳細(xì)勘查，了解結(jié)構(gòu)的現(xiàn)狀，包括混凝土構(gòu)件的尺寸、形狀、損傷情況等。確定碳纖維加固的具體部位和范圍。
  • 對施工現(xiàn)場進(jìn)行清理，清除加固部位周圍的雜物、障礙物等，確保施工空間和施工安全。

三、碳纖維加固施工流程

（一）混凝土表面處理

• 清除混凝土結(jié)構(gòu)加固部位的剝落、空鼓、蜂窩、腐蝕等劣化混凝土，露出結(jié)構(gòu)層。對于較大面積的劣質(zhì)層在鑿除后可用環(huán)氧砂漿進(jìn)行修復(fù)。
• 用混凝土角磨機(jī)、砂紙等機(jī)具除去混凝土表面的浮漿、油污等雜質(zhì)，將混凝土面層打磨平整，尤其要把表面的凸起部位磨平，轉(zhuǎn)角粘貼處進(jìn)行倒角處理并打磨成圓弧狀（R≥20mm）。
• 最后用吹風(fēng)機(jī)將混凝土表面清理干凈，并保持干燥，為后續(xù)的粘貼工作提供良好的粘結(jié)表面 。

（二）配置、涂刷底膠

• 按主劑:固化劑 = 2:1的比例（具體比例根據(jù)粘結(jié)劑產(chǎn)品要求可能有所不同）將主劑與固化劑先后置于容器中，使用彈簧秤準(zhǔn)確計量，然后用電動攪拌器均勻攪拌。
• 根據(jù)現(xiàn)場實(shí)際氣溫決定底膠的用量并嚴(yán)格控制使用時間，因?yàn)闅鉁貢绊懙啄z的固化速度。一般用滾筒刷將底膠均勻涂刷于混凝土表面，待膠固化后（一般固化時間為2 - 3d）再進(jìn)行下一工序施工。

（三）配置找平膠（FE膠）并找平面層

• 混凝土蓋板表面凹陷部位用FE膠填平，模板接頭等出現(xiàn)高度差的部位應(yīng)用FE膠填補(bǔ)，轉(zhuǎn)角處用FE膠修補(bǔ)成光滑的圓弧，半徑不小于10mm，確保加固表面平整，為碳纖維的粘貼提供平整的基礎(chǔ) 。

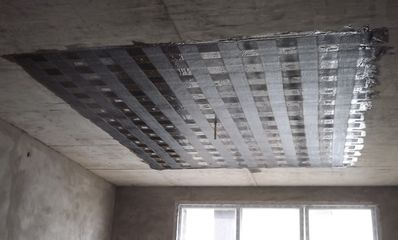

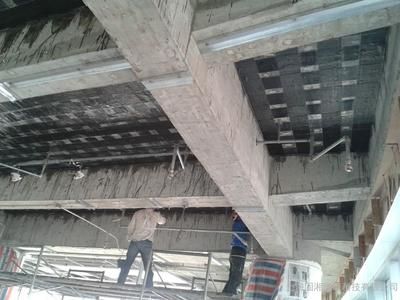

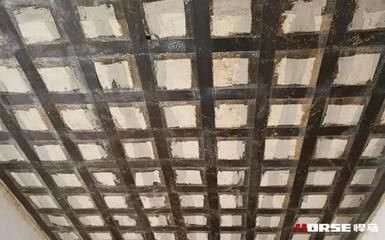

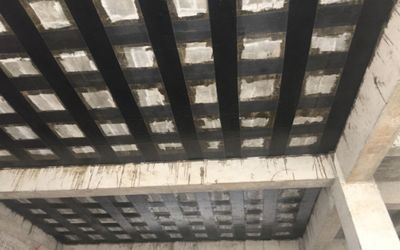

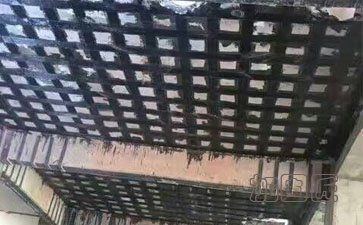

（四）粘貼碳纖維片材

• 按尺寸裁剪碳纖維布，調(diào)配、攪拌粘貼碳纖維材料的加固**膠（FR膠），攪拌至色澤均勻。
• 用滾筒刷均勻涂抹于待粘貼的部位，在搭接、混凝土拐角等部位多涂刷一些。在確定所粘貼部位無誤后剝?nèi)ルx型紙，將碳纖維布拉緊展平并鋪在涂有FR膠的基面上，用特制滾子反復(fù)沿纖維方向滾壓，去除氣泡，并使FR膠充分浸透碳纖維。
• 碳纖維沿纖維方向的搭接長度不小于100mm，碳纖維端部固定用橫向碳纖維固定。多層粘貼時重復(fù)上述步驟，待碳纖維布表面指觸干燥進(jìn)行下一層的粘貼。在后一層碳纖維的表面均勻涂抹FR膠，其厚度為1 - 2mm。

（五）保護(hù)措施

• 在加固后的碳纖維表面噴防火涂料進(jìn)行保護(hù)。由于碳纖維是有機(jī)材料，雖然具有良好的力學(xué)性能，但防火性能較差，因此防火涂料的噴涂可以提高加固結(jié)構(gòu)的防火性能，延長結(jié)構(gòu)的使用壽命。

四、質(zhì)量控制要點(diǎn)

• 材料質(zhì)量控制
  • 對碳纖維材料和粘結(jié)劑等原材料進(jìn)行嚴(yán)格的質(zhì)量檢驗(yàn)，檢查其產(chǎn)品合格證、質(zhì)量檢測報告等相關(guān)文件，確保材料質(zhì)量符合要求。在材料進(jìn)場時進(jìn)行抽檢，對不符合要求的材料堅決不予使用。
• 施工過程質(zhì)量控制
  • 在混凝土表面處理過程中，要確保處理后的表面滿足粗糙度和平整度要求，保證粘結(jié)效果。
  • 粘結(jié)劑的配置要嚴(yán)格按照規(guī)定的比例進(jìn)行，攪拌要均勻，涂刷要到位，防止出現(xiàn)漏刷、厚度不均勻等情況。
  • 在粘貼碳纖維片材時，要保證碳纖維布的粘貼質(zhì)量，避免出現(xiàn)氣泡、褶皺等缺陷，碳纖維的搭接長度和固定方式要符合設(shè)計要求。

五、安全與環(huán)保措施

• 安全措施
  • 施工人員進(jìn)入施工現(xiàn)場必須佩戴安全帽、安全帶等個人防護(hù)用品。
  • 對施工機(jī)具進(jìn)行定期檢查和維護(hù)，確保其正常運(yùn)行，防止發(fā)生機(jī)械傷害事故。
  • 在使用化學(xué)粘結(jié)劑時，要注意通風(fēng)，防止有害氣體積聚，對施工人員造成傷害。
• 環(huán)保措施
  • 對施工過程中產(chǎn)生的建筑垃圾（如鑿除的混凝土碎塊等）進(jìn)行分類收集，及時清理運(yùn)走，保持施工現(xiàn)場的整潔。
  • 化學(xué)粘結(jié)劑等材料要妥善保管，防止泄漏對環(huán)境造成污染。

碳纖維加固技術(shù)的最新研究進(jìn)展

碳纖維加固與傳統(tǒng)加固方法對比

碳纖維加固施工中的常見問題及解決方案

碳纖維加固工程案例分析
