新手學習看鋼結構圖紙時，可以采用以下步驟來加快理解速度：熟悉鋼結構的基本術語和符號。通過觀察圖紙的標題欄、圖例和注釋部分，了解整體結構布局。關注圖紙上標注的尺寸、公差和材料規格，這些信息對于理解構件的精確位置至關重要。注意圖紙中的編號系統，它有助于識別各個構件及其相互關系。在閱讀過程中，要特別留意焊縫、螺栓連接和支撐系統等關鍵部位，這些是理解整個結構穩定性的關鍵。實踐操作和模擬練習可以幫助鞏固所學知識，確保在實際施工中能夠正確解讀圖紙。

新手學看鋼結構圖紙的最快方法

• 熟悉相關軟件
  • 制作鋼結構圖紙一般會用到CAD等繪圖軟件，熟悉軟件才能看到一些標記，例如知道如何查看圖層、識別不同的線條樣式等用途，這有助于看懂圖紙上的各種標識和圖形元素等內容。
• 優化圖紙顯示
  • 提高分辨率：要注重鋼結構圖紙的分辨率，分辨率越高看得越清晰。如果是電子版圖紙，可以在查看軟件中調整顯示設置來提高分辨率，以便更好地查看細節部分。
  • 打印圖紙：將鋼結構圖紙打印出來查看，最好打印在A3紙上，因?yàn)锳4紙?zhí)〔环奖悴榭?。打印出來可以方便隨時標記、對照查看等操作。
• 熟悉鋼結構構造
  • 弄清楚鋼結構的具體構造是看懂圖紙的基礎。了解如鋼柱、鋼梁、檁條等不同構件之間的連接關系、空間布局等，才能更清楚明白地看懂圖紙內容。
• 做好標注工作
  • 在鋼結構圖紙中的重要部分或者特殊結構部分做好適當?shù)臉?biāo)注，例如對特殊的構件連接方式、關鍵尺寸等進行標注，可以使自己在查看時一目了然，便于理解和記憶重點內容。
• 借助專業人士
  • 如果自己看不懂鋼結構圖紙，可以找一個專業人士在旁邊幫助查看并指導，專業人士能解答疑惑并傳授看圖的技巧和經驗。
• 多看多用多思考
  • 不管是鋼結構圖紙還是其他圖紙，經常查看能夠熟能生巧。在查看不同的鋼結構圖紙過程中，不斷總結經驗，思考各個構件在不同結構中的作用等內容，從而提高識圖能力。
• 掌握基本要素、符號和標注
  • 基本要素：鋼結構圖紙通常包括平面圖、立面圖、剖面圖等多個視圖，以及標注、尺寸、符號等信息。熟悉這些基本要素對正確理解和解讀圖紙至關重要。

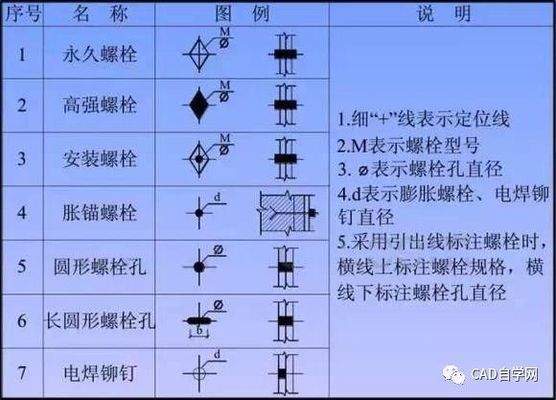

  • 符號和標注：掌握?qǐng)D紙中大量的符號和標注，這些代表了不同的構件、連接方式、尺寸等信息。可以通過學習相關的標準和規范，或者參考專業的教材和指南來掌握這些知識。
• 了解構件和連接方式

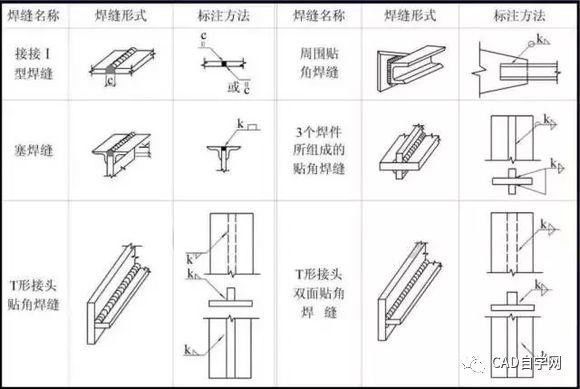

  • 了解鋼結構圖紙中各種不同類型的構件和連接方式的特點和用途，例如焊接、螺栓連接等方式，以及鋼梁、鋼柱等構件的結構特點。可以通過學習相關的理論知識和實際案例來加深理解。
• 遵循閱讀順序
  • 首先查看圖紙的標題和圖例，了解圖紙的整體結構和內容；其次，從平面圖開始，逐步查看立面圖、剖面圖等其他視圖；最后，仔細閱讀標注和尺寸，理解圖紙中的具體細節。
• 記憶基本構件代號及尺寸標注含義
  • 記住一些基本的構件代號，如wlt屋面檁條、qlt墻面檁條、yc隅撐、xg系桿、sc水平支撐、zc柱間支撐、gl鋼梁、gz鋼柱等，再掌握這些構件尺寸標注的意思，如h型鋼、c型檁條、圓鋼等。同時在腦海里建立基本的實物印象，可以先找個簡單的廠房看看實際結構，有助于看懂圖紙。
