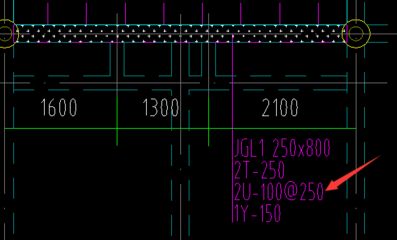

梁加固圖紙標注方法包括**粘碳布表示法、U型箍和壓條的表示方法等**。在建筑結構加固工程中，對梁進行加固是常見的做法，以確保其安全性和延長使用壽命。以下是關于梁加固圖紙標注方法的相關介紹：，，1. **粘碳布表示法**：2T-200表示梁底粘2層200mm寬的碳纖維布。，，2. **U型箍和壓條的表示方法**：1U-100@300表示U型箍100寬，間距300；1Y-100表示100寬的壓條，梁兩側各一條。，，3. **節點詳圖的深化設計**：根據具體工程需要，節點詳圖應根據實際工程進行深化設計，以適應不同的加固需求。，，4. **施工圖的設計深度與制圖標準**：使用07SG111圖集作為參考，該圖集提供了詳細的施工圖設計表示方法和深度圖樣，確保了設計的規范性和可執行性。，，5. **平面注寫方式**：在平面圖中標注時，如果遇到“G”字樣，則表示采用粘鋼加固；若為“T”，則表示采用碳纖維布加固。，，梁加固圖紙的標注方法是確保加固工程質量和安全的關鍵步驟。通過合理選擇標注方法和遵循相關標準，可以有效指導施工人員進行正確的施工操作，從而保證加固效果和結構的安全性。

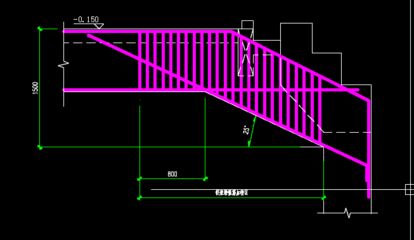

梁加固圖紙標注方法

梁加固圖紙的標注方法是確保工程質量和施工順利進行的重要環節。以下是幾種常見的梁加固圖紙標注方法：

1. 列表注寫法

定義：根據加固方法在分標準層繪制的構件（梁、板、柱等）平面布置圖上，對同一編號的構件選擇一個截面分別標注構件編號、起止高度、原截面尺寸、加固截面尺寸、加固材料類別及具體數量。
示例：

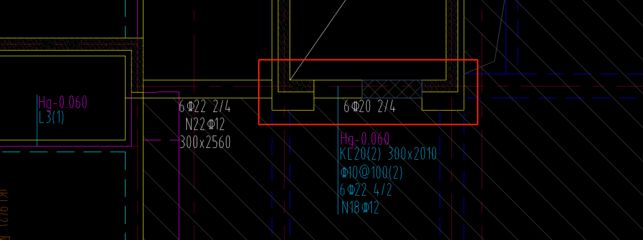

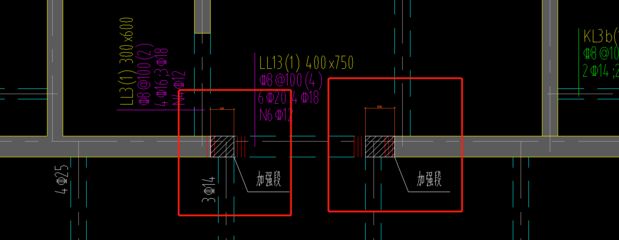

- 紅框表示：2層碳纖維布，寬度100mm，沿軸線間距均為350mm。
- 2層碳纖維布，寬度100mm，沿軸線兩端間距為300mm，分布長度為1200mm，中間區段不布置。
- 2層碳纖維布，寬度100mm，沿軸線兩端間距為300mm，分布長度為1200mm，中間區段間距為400mm。

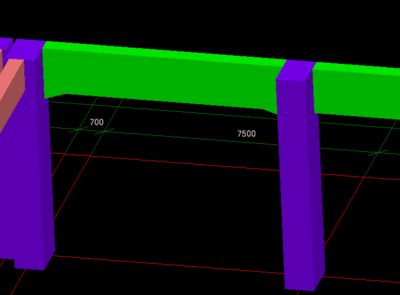

2. 截面注寫法

定義：根據加固方法在分標準層繪制的構件（梁、板、柱等）平面布置圖上，對同一編號的構件分別直接注寫原截面尺寸、加固截面尺寸、加固材料類型及數量。
示例：
- 加固框架梁1；原梁截面寬度300mm，高度500mm，倒角半徑25mm；2層碳布，寬度300mm，長度為梁凈跨度；1層碳布U形箍，寬度200mm，軸線間距在加密區為300mm，分布長度1200mm，非加密區間軸線間距為400mm；一層壓條，寬度100mm，沿梁跨通長粘貼。

3. 平面注寫法

定義：根據加固方法在分標準層繪制的構件（梁、板、柱等）平面布置圖上，對不同編號的構件分別在其上注寫編號、原截面尺寸、加固材料類別及具體數量。
示例：
- 一般樓層起止標高在圖中另行注明。

4. 局部標注法

定義：在梁端支座頂面及跨中底面位置標注因抗彎承載力不足而需粘貼的鋼板規格。
示例：
- 局部標注格式如：100×4(A)，則表示標注部位（跨中底面或梁端頂面）所需粘貼鋼板的寬度為100mm，厚度為4mm，括號內的字母表示截面大樣類型。

5. 設計說明

內容：設計說明部分通常包含加固施工內容、設計使用年限和依據，重點精讀主要材料要求和施工要求，包括材料類別、使用場景、滿足什么規范強條要求等。
示例：
- 設計說明應明確梁加固的具體要求，如材料的選擇、施工方法、驗收標準等。

看圖心得分享

隨看隨記：看圖時，應隨手記下主要部位的做法和尺寸，記下需要解決的問題，并逐張看，逐張記，逐個解決疑難問題，以加深印象。
先粗后細：先將全部圖紙粗看一遍，大體形成一個整體概念，然后再逐張細看2～3遍。細看時，主要是了解詳細的做法，逐個解決粗看中提出的一些疑問，從而加深理解，加深記憶。
反復對照：對圖紙大體看過一遍后，再將有關圖紙擺在一起，反復對照，找出內在的規律和聯系，從而鞏固對圖紙的理解。
圖上標注：為了看圖方便，加深記憶，可把某些圖紙上的尺寸、說明、型號等標注到常用圖紙上，如標注到平面圖上等。這樣可以加深記憶，有利于發現問題。

通過以上方法，可以有效地理解和標注梁加固圖紙，確保施工的準確性和安全性。
