鋼結構工程量計算是確保項目預算精確和成本控制的關鍵步驟。為了有效進行圖紙算量，推薦使用專業的鋼結構工程量計算軟件，這些軟件可以提供詳細的構件信息、材料清單以及成本估算，幫助工程師快速準確地完成工程量的計算。制定有效的成本控制策略對于保證工程的經濟性至關重要。這包括對市場價格的持續監控、優化供應鏈管理、采用先進的項目管理工具以及實施嚴格的質量控制系統。通過這些措施，可以有效地降低成本并提高項目的整體經濟效益。

一、看懂鋼結構圖紙

1. 了解圖紙基本組成
   • 完整的鋼結構圖紙包括鋼結構計總說明、樁基布置圖、平面圖、立面圖、節點圖、大樣圖、材料表等部分。在看項目鋼結構圖之前，要查看圖紙目錄確保圖紙完整。
2. 查看鋼結構設計總說明
   • 從中了解工程概況、材質、施工安裝方法、除銹、防腐、刷漆結構、防火層施工、施工高度等信息。還需明確標高要求，了解絕對標高（以東海海平面為基準到施工地的高度）和相對標高（施工地面到施工高度，一般用EL▽加數字表示）的概念。
3. 明確規范標準
   • 確定梯子、平臺、欄桿所使用的規范，是行業標準還是國家標準，若圖紙里圖例未給出，可自行到網上查詢下載。
4. 按照順序看圖

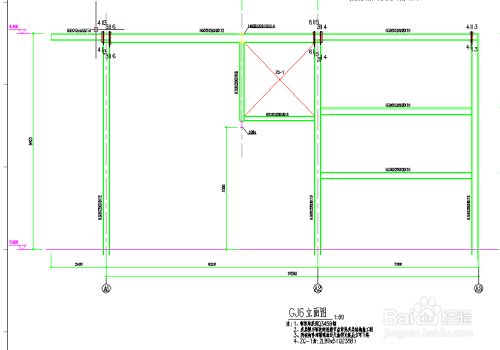

   • 首先看圖紙右下角方塊，了解是什么圖紙及其內容。然后看鋼結構樁基布置圖，掌握工程概況、走向、大小、軸線標注等，形成工程大概輪廓，有助于看其他圖紙。接著看各層布置圖，了解本層平面圖組成、布置、鋼結構大小、圍欄型號、梯子型號和爬梯位置等，并根據規范確定梯子做法和材料。之后查看節點圖，如梁的節點圖，了解梁與次梁、斜撐、梯子連接點的連接方式和板材厚度等信息。
   • 也可以按照先查看圖紙標題和圖例，了解整體結構和內容；再?gòu)钠矫鎴D開始，逐步查看立面圖、剖面圖等其他視圖；最后仔細閱讀標注和尺寸，理解具體細節的順序來看圖。

二、計算鋼結構工程量

1. 了解工程圖紙
   • 仔細分析鋼結構工程的平面、立面、剖面圖等，確定工程的結構類型、尺寸、材料及構造方式等信息，這是計算工程量的基礎。
2. 計算構件體積
   • 針對每個鋼結構構件，測算其體積，這需要確定截面面積、長度等參數，通過計算得出構件體積。例如，對于主梁，先算出其截面積，再乘以長度得到體積；對于腰板也采用同樣的方法計算體積。
3. 計算材料用量

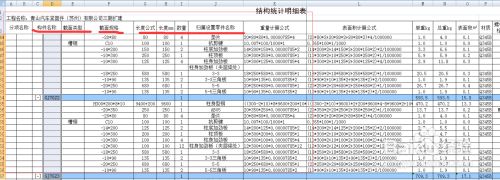

   • 根據構件體積計算材料用量，包括鋼材的重量、型鋼的數量等。鋼材重量可通過體積乘以鋼材密度（一般為7.85kg/cm3）得到。如根據主梁和腰板的體積算出各自的鋼材重量。
4. 計算人工工時
   • 在計算鋼結構工程量時，要考慮人工工時，像切割焊接、安裝拆卸等工作所需的時間。根據工程的施工計劃合理計算，例如已知每個腰板的切割和焊接時間以及主梁每端的安裝和拆卸時間，就可以計算出總?cè)斯すr(shí)。
5. 成本計算
   • 根據前面計算出的工程量數據，結合材料價格、施工工時等信息計算出工程的成本，并進行分析和比較。

另外，在計算鋼結構工程量時還需注意一些特殊情況，如不規則或多邊形鋼板，以其外接規則矩形面積計算；鋼網架應區分球形結點等。
