綴條柱和綴板柱是建筑結構中常用的兩種柱子形式，它們在構造、功能和使用上存在顯著差異。綴條柱通常指的是由一系列相互連接的鋼筋或混凝土條組成的柱子，它能夠提供較大的抗壓強度，適用于承受較大荷載的情況。而綴板柱則是指通過焊接或螺栓連接的方式將多個板材拼接在一起構成的柱子，這種柱子通常具有較好的整體性和抗震性能，適用于需要高度穩定性和抗震能力的建筑結構中。雖然兩者在外觀上可能相似，但它們的設計和使用目的完全不同，應根據具體需求來選擇合適的柱子類型。

綴條柱與綴板柱的區別

定義與應用場景

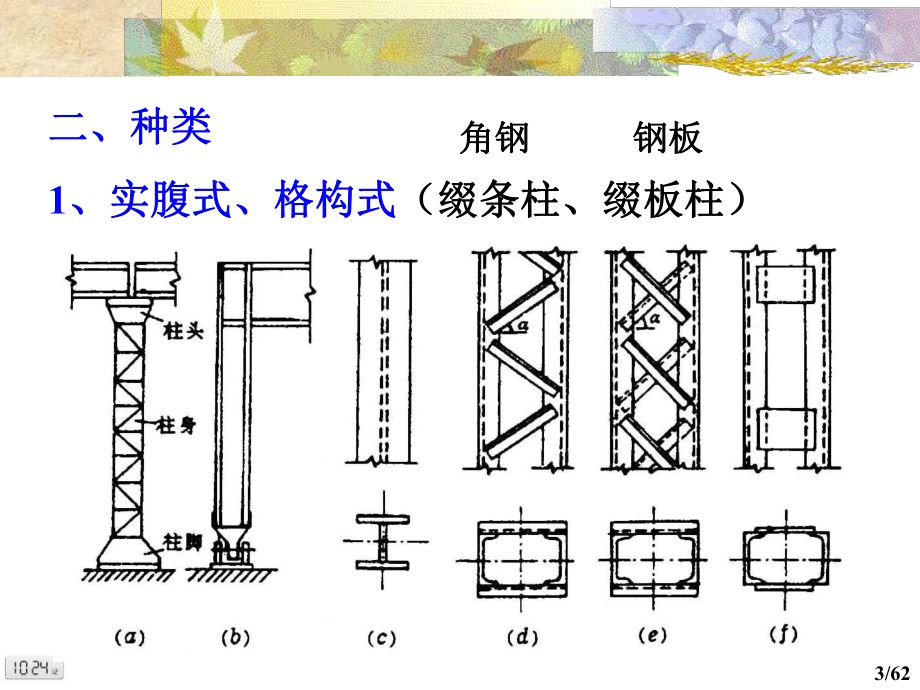

綴條柱和綴板柱都是格構柱的一種形式，主要用于支撐建筑物的荷載。它們的主要區別在于連接肢件的方式不同。

• 綴條柱：使用綴條（通常是小尺寸的桿件）來連接格構柱的分肢，形成一個類似于桁架的結構。這種結構形式在運輸和安裝過程中能夠保持截面幾何形狀不變，同時也能傳遞必要的內力。綴條柱在受有較大水平力處和每個運送單元的兩端，應設置橫隔，以提高格構式構件的抗扭剛度。

• 綴板柱：使用綴板（通常是鋼板）來連接格構柱的分肢。綴板柱的主要思想是將材料面積向距離慣性軸遠的地方布置，這樣可以在相同的軸向抗力條件下增強構件的抗彎性能，并且節省材料。

計算模型與剛度要求

在計算模型和剛度要求方面，綴條柱和綴板柱也有所不同。綴條柱的綴條可看作桁架的腹桿，其內力可按鉸接桁架進行分析。而綴板柱的計算模型則更為復雜，需要考慮綴板的連續性和剛度對整體結構的影響。

經濟性對比

在經濟性方面，研究表明，綴條柱的經濟性隨端部壓力、壓力單向偏心距和柱計算長度的增大而逐漸優于綴板柱。當壓力和偏心距較大時，柱的計算長度對兩者用鋼量差值的影響較小。

發展歷史與應用實例

綴條和綴板在鋼結構中的應用已有多年的歷史。自20世紀80年代以來，整體節點在鋼橋中得到了廣泛的應用。隨著焊接工藝的改進，現階段我國整體接頭技術發展迅速，許多大跨度鋼橋都采用了這一技術。

總結

綜上所述，綴條柱和綴板柱在連接方式、計算模型、剛度要求和經濟性等方面都有所不同。在實際工程中，應根據具體的應用場景和設計要求選擇合適的柱子類型。
