低碳鋼的應力應變圖是工程領域分析材料力學性能的重要工具。它能夠直觀地展示在特定條件下，低碳鋼的應力與應變之間的關系，從而幫助工程師評估材料的強度、塑性和韌性等關鍵參數。通過繪制低碳鋼的應力應變圖，可以了解材料在不同加載條件下的行為，這對于設計結構、優化生產工藝以及預測材料失效模式都至關重要。該圖還可用于指導焊接、熱處理和其他加工過程的選擇，確保最終產品的性能符合預期要求。掌握低碳鋼的應力應變圖對于從事相關領域的工程師和研究人員來說是一項基本而重要的技能。

低碳鋼的應力應變圖分析

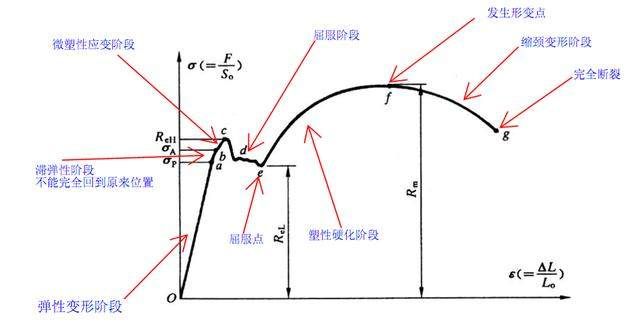

在低碳鋼的應力應變圖中，展示了材料在外力作用下的力學性能，包括變形和破壞過程。該圖通常分為以下幾個主要階段：

1. 彈性階段

在這一階段，應力與應變成正比關系，材料遵循虎克定律。應力應變曲線的oa段是直線，其斜率代表材料的彈性模量。雖然超過a點后，ab段不再是直線，但在此范圍內卸載，變形會隨之消失，表明ab段仍然屬于彈性變形。b點對應的應力值稱為彈性極限（σe），它與比例極限（σp）非常接近，在工程實踐中通常用比例極限代替彈性極限。

2. 屈服階段

當應力超過彈性極限后，曲線出現鋸齒形，應力不再增加而應變繼續增大，材料失去了抵抗變形的能力，這一現象稱為屈服。bc段稱為屈服階段，其最低點對應的應力值稱為屈服點或屈服極限。在屈服階段卸載，會產生不可逆的塑性變形，這是塑性材料破壞的重要標志。

3. 強化階段

經過屈服階段后，曲線從c點開始上升，表示為了增加應變，需要增加應力，材料重新獲得抵抗變形的能力，這一現象稱為強化。ce段稱為強化階段，曲線的最高點對應著材料的抗拉強度或強度極限，這是衡量材料強度的另一個關鍵指標。

4. 縮頸斷裂階段

在強化階段之后，曲線到達e點之前，試件的變形是均勻的。然而，到達e點后，在試件最薄弱的部分，變形顯著增加，橫截面積迅速減小，形成縮頸現象，最終導致試件被拉斷。ef段因此被稱為縮頸斷裂階段。

通過這些階段的分析，我們可以了解低碳鋼在不同應力水平下的行為，這對于工程設計和材料選擇具有重要意義。
