低碳鋼在拉伸和壓縮時(shí)的力學(xué)性能存在顯著差異。當(dāng)?shù)吞间摫焕鞎r(shí)，其強(qiáng)度和硬度會(huì)顯著提高，但塑性和韌性降低。這是因?yàn)槔爝^(guò)程中，低碳鋼的晶粒尺寸會(huì)增加，導(dǎo)致其內(nèi)部缺陷增多，從而影響其力學(xué)性能。相比之下，低碳鋼在壓縮時(shí)，其力學(xué)性能表現(xiàn)不同。在壓縮過(guò)程中，低碳鋼的強(qiáng)度和硬度會(huì)下降，而塑性和韌性則會(huì)提高。這是因?yàn)閴嚎s過(guò)程中，低碳鋼的晶粒尺寸會(huì)變小，減少了內(nèi)部缺陷，從而提高了其力學(xué)性能。低碳鋼在拉伸和壓縮時(shí)表現(xiàn)出不同的力學(xué)性能，這主要是由于它們?cè)谧冃芜^(guò)程中晶粒尺寸的變化所致。

低碳鋼在拉伸及壓縮時(shí)的力學(xué)性能比較

低碳鋼的拉伸力學(xué)性能

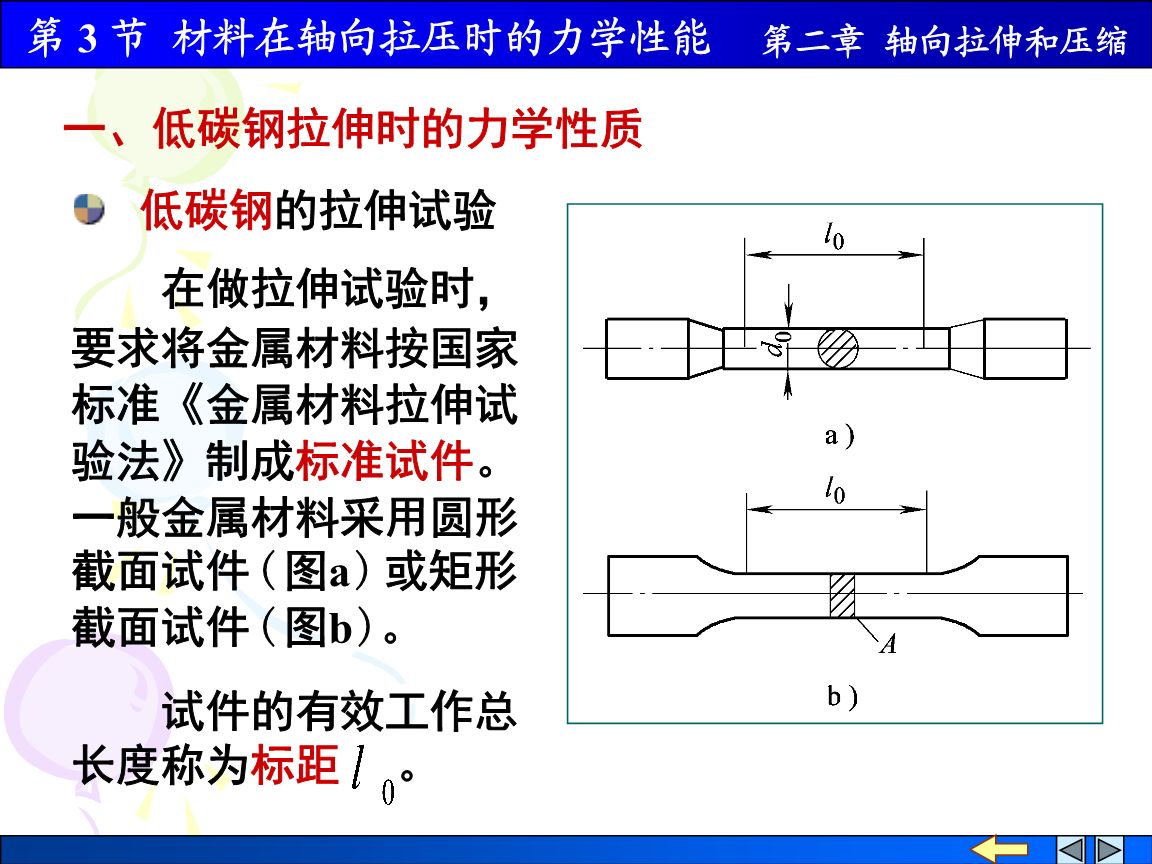

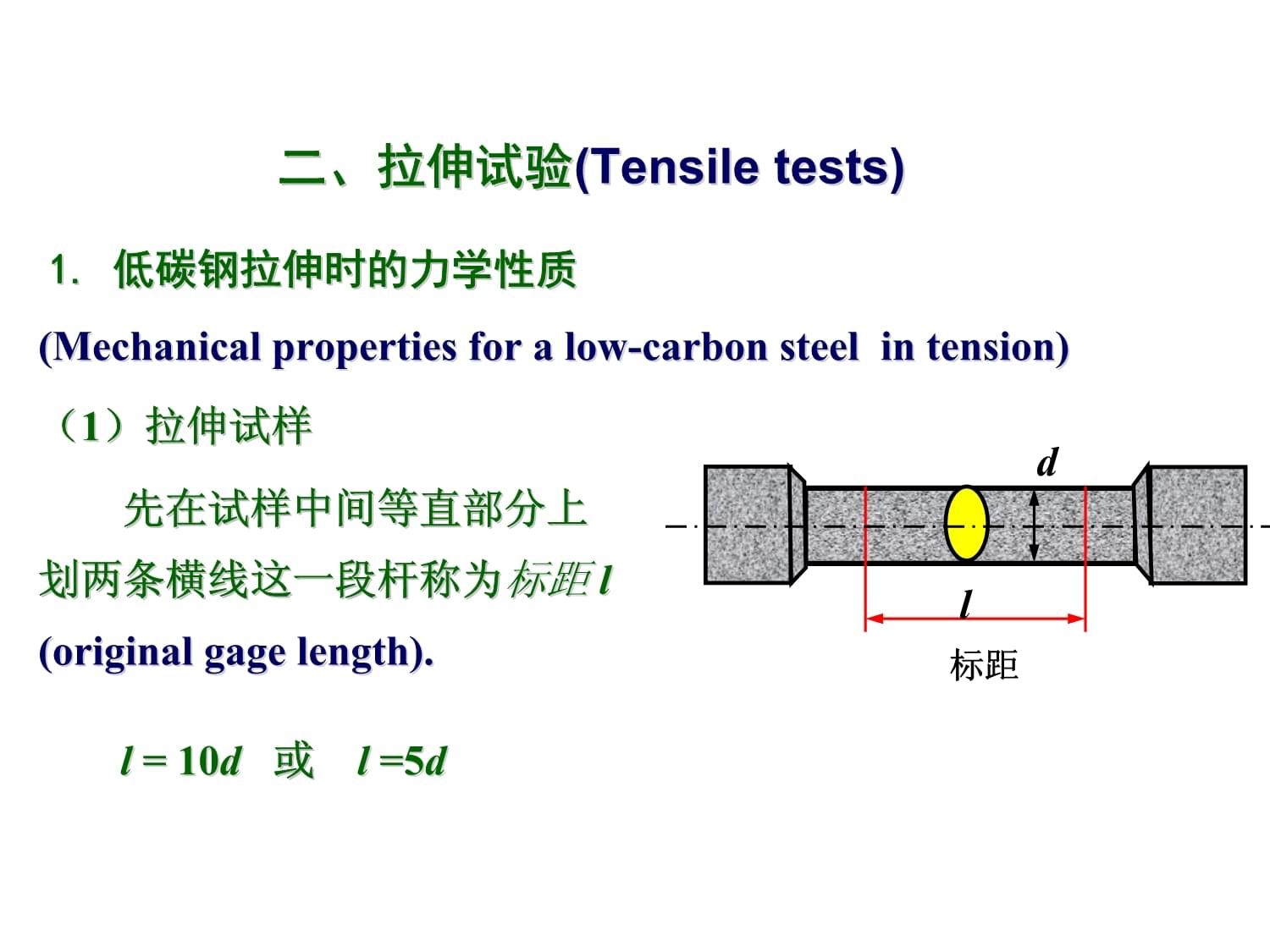

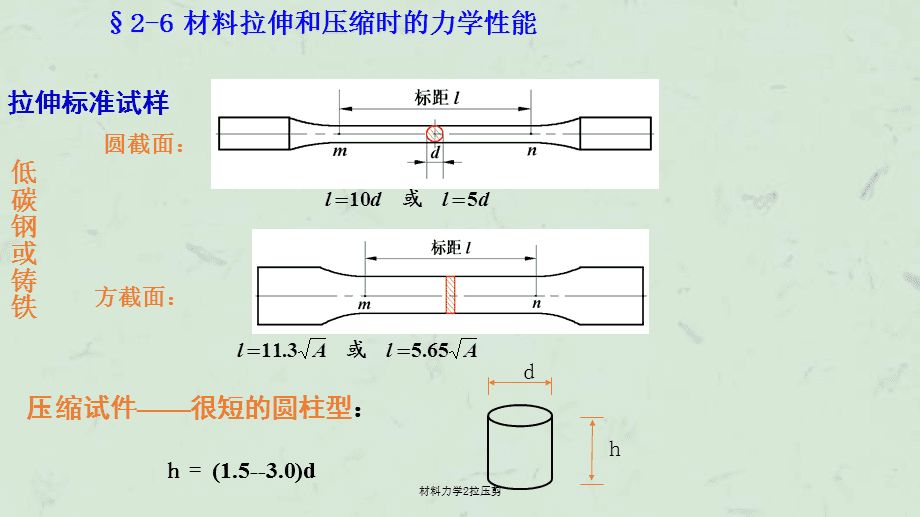

在拉伸實(shí)驗(yàn)中，低碳鋼表現(xiàn)出明顯的四個(gè)階段，分別是彈性階段、屈服階段、強(qiáng)化階段和局部變形階段：

1. 彈性階段：在這個(gè)階段，應(yīng)力與應(yīng)變成正比，遵循胡克定律，表現(xiàn)為σ-ε曲線(xiàn)的線(xiàn)性關(guān)系。這個(gè)階段的終點(diǎn)稱(chēng)為比例極限（σp），線(xiàn)性段的斜率即為材料的彈性模量（E）。
2. 屈服階段：超過(guò)彈性階段后，應(yīng)力幾乎不變，而應(yīng)變急劇增加，這種現(xiàn)象稱(chēng)為屈服。屈服階段的應(yīng)力稱(chēng)為屈服應(yīng)力或屈服極限（σs）。此時(shí)，試件表面會(huì)出現(xiàn)與軸線(xiàn)成45°的斜紋，這是由于最大切應(yīng)力引起的滑移線(xiàn)。
3. 強(qiáng)化階段：經(jīng)過(guò)屈服階段后，材料的抗變形能力增強(qiáng)，應(yīng)力應(yīng)變曲線(xiàn)呈現(xiàn)上升趨勢(shì)，這個(gè)現(xiàn)象稱(chēng)為應(yīng)變硬化。此時(shí)的應(yīng)力應(yīng)變關(guān)系不再沿原路徑返回，而是沿著新的路徑變化。應(yīng)力應(yīng)變曲線(xiàn)存在一個(gè)最高點(diǎn)，對(duì)應(yīng)的最大應(yīng)力稱(chēng)為強(qiáng)度極限（σb）。
4. 局部變形階段：試樣拉伸達(dá)到強(qiáng)度極限σb之前，變形是均勻的。頸縮出現(xiàn)后，繼續(xù)變形所需的載荷減小，應(yīng)力應(yīng)變曲線(xiàn)呈現(xiàn)下降趨勢(shì)，最終導(dǎo)致試樣在頸縮處斷裂。

低碳鋼的壓縮力學(xué)性能

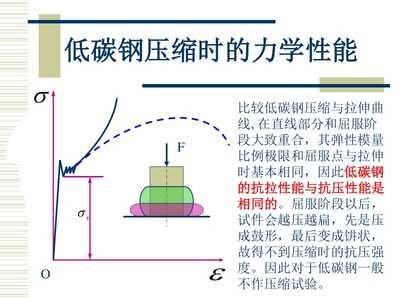

與拉伸相比，低碳鋼在壓縮時(shí)的力學(xué)性能有所不同。雖然具體的壓縮實(shí)驗(yàn)數(shù)據(jù)未在搜索結(jié)果中詳細(xì)給出，但通常情況下，低碳鋼在壓縮時(shí)表現(xiàn)出以下特點(diǎn)：

1. 更高的強(qiáng)度：低碳鋼在壓縮時(shí)的強(qiáng)度極限（σc）通常高于拉伸時(shí)的強(qiáng)度極限（σb）。這是因?yàn)閴嚎s狀態(tài)下材料不易發(fā)生局部變形和頸縮，從而能夠承受更大的載荷。
2. 不同的變形行為：在壓縮過(guò)程中，低碳鋼不會(huì)出現(xiàn)明顯的屈服平臺(tái)和頸縮現(xiàn)象，而是逐漸增加變形直到材料發(fā)生破壞。
3. 破壞模式：壓縮破壞通常是由于材料內(nèi)部缺陷或應(yīng)力集中引起的，破壞模式可能包括剪切破壞或材料的橫向膨脹。

總結(jié)

綜上所述，低碳鋼在拉伸和壓縮時(shí)的力學(xué)性能存在顯著差異。在拉伸時(shí)，低碳鋼表現(xiàn)出明顯的屈服階段和頸縮現(xiàn)象，而在壓縮時(shí)，其強(qiáng)度更高，且不會(huì)出現(xiàn)明顯的屈服和頸縮。這些差異主要是由于兩種加載方式下材料內(nèi)部應(yīng)力分布的不同所致。了解這些特性對(duì)于工程設(shè)計(jì)和材料選擇具有重要意義。

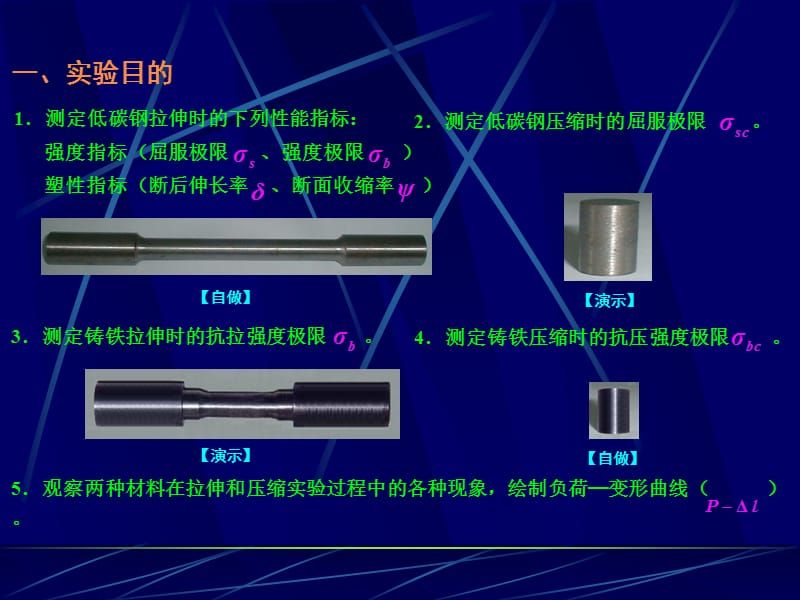

低碳鋼拉伸與壓縮的破壞模式

低碳鋼應(yīng)力-應(yīng)變曲線(xiàn)對(duì)比

低碳鋼材料選擇的工程應(yīng)用

低碳鋼屈服階段的微觀機(jī)制
