鋼結構圖紙是建筑和工程領域中不可或缺的工具，它詳細地描述了結構系統的設計、材料規格以及施工方法。要看懂鋼結構圖紙，首先需要理解圖紙中的符號和術語?！癏”代表梁，“S”代表柱，“T”代表桁架等。圖紙上的尺寸標注也很重要，比如梁的寬度、高度、跨度等。了解這些基本概念后，可以開始閱讀圖紙中的每一部分。，，仔細閱讀圖紙中的各個部分，如平面圖、立面圖和剖面圖。平面圖顯示了建筑物的布局，包括柱子、梁、樓板等；立面圖則展示了建筑物從上到下的視角；剖面圖則提供了從某個角度查看建筑物內部結構的方式。，，在閱讀圖紙時，注意檢查每個細節，確保所有的設計要求都得到了滿足。如果有任何疑問或不理解的地方，應該及時向設計師或工程師咨詢。通過仔細閱讀和理解鋼結構圖紙，可以確保建筑物的結構安全和功能性。

看懂鋼結構圖紙結構工業鋼結構施工第1張

一、了解鋼結構圖紙的基本要素

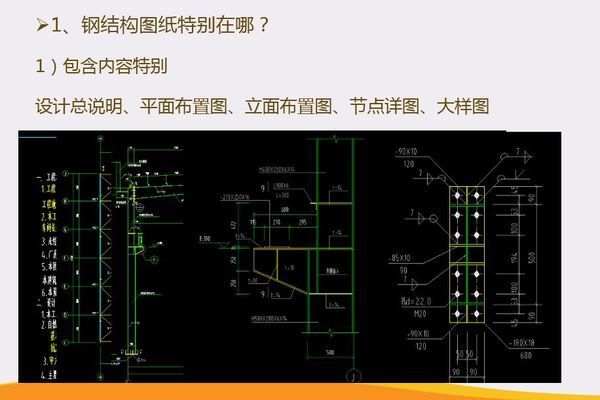

鋼結構圖紙通常包括平面圖、立面圖、剖面圖等多個視圖，還包含標注、尺寸、符號等信息。熟悉這些基本要素對正確理解圖紙至關重要。

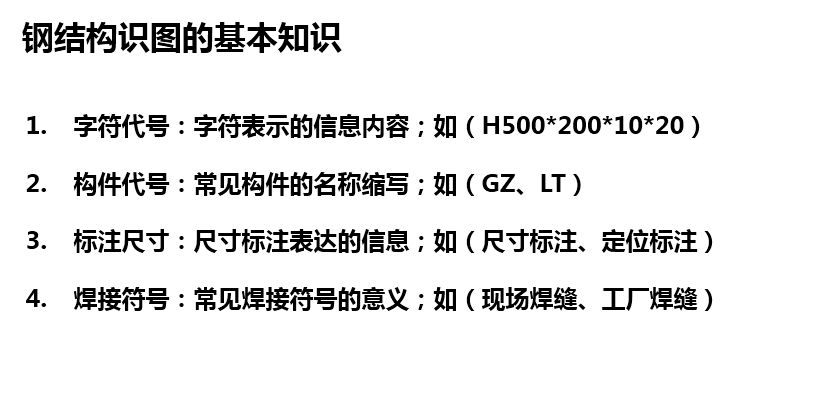

二、掌握常用符號和標注

構件代號
- 要記住一些基本的構件代號，如wlt屋面檁條、qlt墻面檁條、yc隅撐、xg系桿、sc水平支撐、zc柱間支撐、gl鋼梁、gz鋼柱等。
尺寸標注

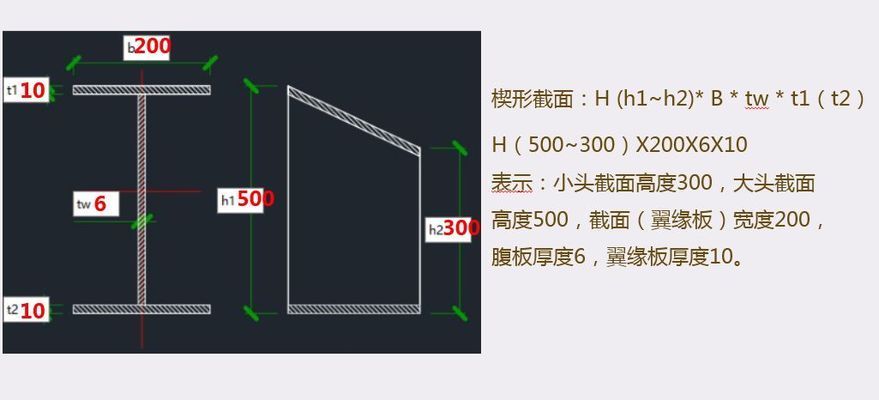

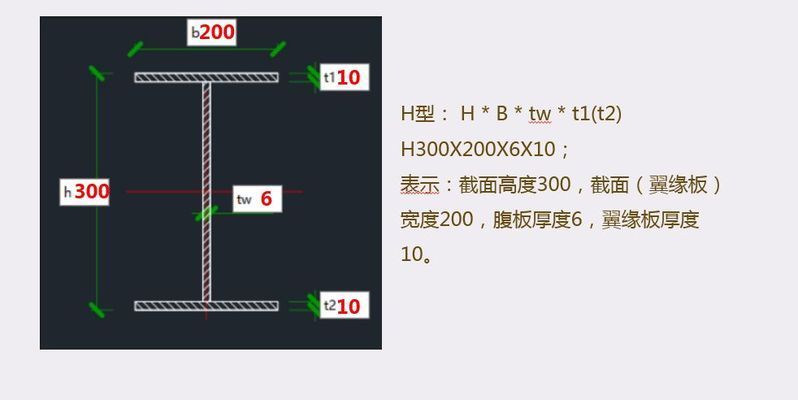

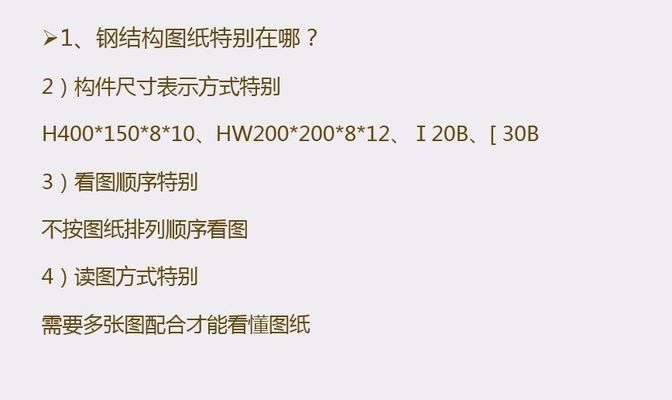

- 理解像H型鋼、C型檁條、圓鋼等構件尺寸標注的意思。例如對于型鋼構件，有常規表示如HW30025068，也有非常規表示如(500~300~500)20068，要明白其中數字代表的意義，不同表示的型鋼構件可能在參數上有所不同，像熱軋與焊接型材，即使規格相同各項參數也可能不一樣，熱軋型材各項指標有國家標準（不同年份國標略有不同），焊接型材由鋼板拼接而來，同規格下焊接型材價格一般高于熱軋型材。
焊接符號
- 例如雙面角焊縫5mm高這種焊接符號，遇到時要能理解其代表的焊接形式，可以通過搜索“焊接符號”來深入學習。

三、理解構件和連接方式

構件類型
- 鋼結構工程主體分為4大類，以門式剛架、框架、桁架、網架為代表。不同類型工程有不同的常見構件，例如門式剛架中有鋼柱、鋼梁等構件，框架工程中也有相應的柱子和梁等構件。要建立對這些構件的基礎認知，可以結合圖紙，通過百度問答、廣聯達答疑解惑進行理解，遇到看不懂的代號可以直接百度并查看百度圖片，結合圖紙理解構件的三維造型。
連接方式
- 型鋼的連接方法有焊接、鉚接、螺栓連接等。比如焊接是將被連接的型鋼在連接部位加熱使其和焊條熔化，凝結后成為不可分割的整體；對于螺栓連接，要關注螺栓的數量、規格等信息，不同的連接方式在圖紙上有不同的表示方法，需要準確識別。

四、明確閱讀順序

查看標題和圖例
- 首先查看圖紙的標題和圖例，這樣能了解圖紙的整體結構和內容。例如從標題可以知道是哪種類型的鋼結構工程（門式剛架、框架等），圖例則會對一些特殊符號、顏色等做出解釋，有助于后續識圖。
按順序查看視圖
- 從平面圖開始，逐步查看立面圖、剖面圖等其他視圖。不同視圖從不同角度展示鋼結構，平面圖能看到構件的平面布局，立面圖展示垂直方向的構件分布，剖面圖則用于查看結構內部的構造細節。
仔細閱讀標注和尺寸
- 最后仔細閱讀標注和尺寸，這是理解圖紙中具體細節的關鍵。比如構件的具體尺寸、材質標注、安裝要求等信息都在標注和尺寸中體現，根據這些信息才能準確進行鋼結構的施工或建模等工作。

五、實踐和經驗積累

參與項目
- 通過參與實際的鋼結構項目，在實踐中不斷提高識圖能力。在項目中會遇到各種實際問題，通過解決這些問題能加深對圖紙的理解。
與專業人士交流
- 與經驗豐富的專業人士交流和學習，他們可以分享識圖的技巧和經驗，也能解答在識圖過程中遇到的疑惑。
