Tekla是一款強大的建筑信息模型（BIM）軟件，它允許用戶在三維空間中創建、修改和分析建筑物的詳細設計。在鋼結構工程量提取方面，Tekla提供了一系列的工具來幫助工程師準確計算所需的材料數量。，，Tekla提供了一個自動識別構件的功能，可以識別出所有需要的材料類型和規格。這包括了各種類型的鋼材、鋼梁、鋼柱、鋼支撐等。通過這些自動識別功能，用戶可以快速地獲取到所需材料的詳細信息，從而減少手動輸入的時間和錯誤。，，Tekla還提供了豐富的材料屬性設置選項，允許工程師根據項目的具體需求來定制材料的規格和性能參數。可以根據實際的施工條件來調整鋼材的屈服強度、抗拉強度等參數，確保所選材料能夠滿足項目的需求。，，Tekla還提供了一套完整的計算工具，可以對鋼結構工程量進行精確的計算。這包括了鋼材的體積、重量以及與混凝土或其他建筑材料的配合比計算等。通過這些計算工具，工程師可以確保項目的預算和進度得到有效控制。，，Tekla作為一款專業的BIM軟件，為鋼結構工程量提取提供了強大的支持。通過自動識別功能、材料屬性設置以及計算工具的綜合應用，用戶可以更加高效、準確地完成鋼結構工程量的計算工作，確保項目的順利進行。

Tekla提取鋼結構工程量的方法

• 依據定額規則確定計算規則
  • 在Tekla軟件中進行鋼結構工程量提取時，首先要依據定額計算規則確定計算規則。例如，金屬結構制作、運輸及安裝工程量，均按設計圖示尺寸以質量計算，不扣除孔眼、切邊、邊肢的質量；焊條、鉚釘、螺栓等不另增加，不規則或多邊形鋼板，以其外接矩形面積乘以厚度乘以單位理論質量計算。
• 基于二維圖紙的建模工作
  • 依據二維圖紙利用Tekla軟件進行鋼結構建模。這是后續準確提取工程量的基礎，Tekla軟件可以將二維圖紙中的鋼結構信息轉化為三維模型，以便更直觀地查看和分析結構構件的關系。
• 合理建模、拆分與生成數據
  • 在確定好計算規則后，在Tekla軟件中依據規范形式合理化建模、拆分，最終生成符合造價要求的工程量數據。在這個過程中，需要按照實際的工程結構和構造要求，對鋼結構模型進行準確的構建和拆分操作，確保生成的工程量數據準確可靠。
• 查詢與獲取工程量數據

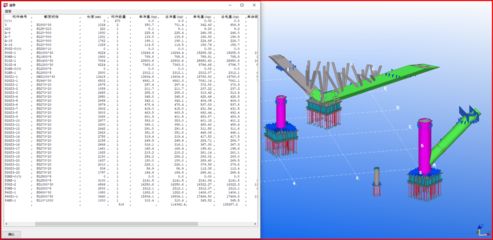

  • 通過點選構件，會彈出查詢目標對話框，其中，重量（凈）為實際形狀的重量；重量（毛）為其外接矩形面積乘以厚度乘以單位理論質量計算出的工程量。這樣就可以獲取到所需的鋼結構構件的工程量數據，可用于鋼結構造價計算、工程預算、結算等工作。
• 利用構件統計清單導出功能（可選）
  • 還可以通過學習TEKLA - 構件統計及清單(凈重).rpt文件了解軟件清單導出功能。Tekla導出的rpt文件包含完整的構件統計信息，可以轉成多種格式（如txt格式、xls格式等）分享和使用，這有助于對構件信息進行進一步的處理和分析，方便工程量數據的整合與應用。
