螺栓抗剪承載力設計值公式(螺栓抗剪承載力設計值公式用于計算螺栓受到外部剪力作用下的承載能力)

螺栓的抗剪承載力設計值公式是工程設計中用于確定螺栓在受到外部剪力作用時的最大承載能力的關鍵參數。該公式通常包括了材料屬性、螺栓尺寸和連接條件等因素的影響,以確保螺栓能承受預期的剪應力而不發生破壞。這個公式可能涉及到螺栓材料的屈服強度、剪切模量以及螺栓與被連接件之間的摩擦系數等因素。通過這些數據,工程師可以計算出螺栓在達到其抗剪承載極限前所能夠承受的最大剪應力,從而確保結構的安全性和可靠性。
螺栓抗剪承載力設計值公式(螺栓抗剪承載力設計值公式用于計算螺栓受到外部剪力作用下的承載能力) 北京加固設計(加固設計公司) 第1張

螺栓抗剪承載力設計值公式

螺栓抗剪承載力設計值公式用于計算螺栓在受到外部剪力作用下的承載能力,這是工程設計中非常重要的參數,特別是在鋼結構和其他機械連接中。以下是幾種常見的螺栓抗剪承載力設計值公式:

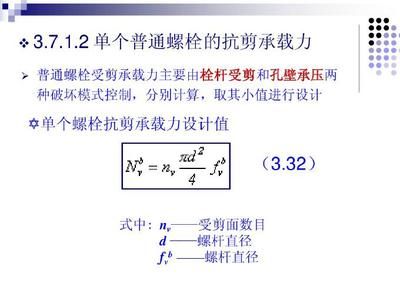

單個普通螺栓的抗剪承載力設計值

對于單個普通螺栓,其抗剪承載力設計值可以通過以下公式計算:

Nvb=nv(πd24)fvbN_{vb} = n_v \left(\frac{\pi d^2}{4}\right) f_{vb}

其中:

  • NvbN_{vb} 是單個普通螺栓的抗剪承載力設計值;
  • nvn_v 是螺栓受剪面數;
  • dd 是螺栓桿的直徑;
  • fvbf_{vb} 是螺栓的抗剪強度設計值。

單個高強度螺栓的抗剪承載力設計值

對于單個高強度螺栓,其抗剪承載力設計值可以通過以下公式計算:

Nb=0.9knfμPN_b = 0.9 k n_f \mu P

其中:

  • NbN_b 是單個高強度螺栓的抗剪承載力設計值;
  • kk 是孔型系數,標準孔取1.0,大圓孔取0.85,內力與槽孔長向垂直時取0.7,內力與槽孔長向平行時取0.6;
  • nfn_f 是傳力摩擦面數,單剪時取1,雙剪取2;
  • μ\mu 是摩擦面的抗滑移系數;
  • PP 是高強度螺栓的預拉力設計值。

摩擦型高強度螺栓連接的抗剪承載力

對于摩擦型高強度螺栓連接,單個螺栓的抗剪承載力計算公式為:

Nvb=0.9nfμPN_{vb} = 0.9 n_f \mu P

其中:

  • NvbN_{vb} 是單個螺栓的抗剪承載力設計值;
  • nfn_f 是摩擦面數;
  • μ\mu 是抗滑移系數;
  • PP 是預拉力。

以上公式提供了計算螺栓抗剪承載力設計值的基本方法,但在實際工程應用中,還需要考慮其他因素,如螺栓的材料、制造工藝、預緊力控制等,以確保螺栓的安全可靠運用。

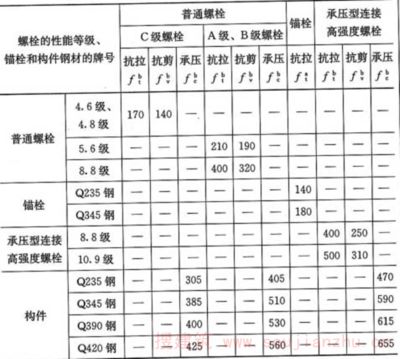

螺栓抗剪承載力設計值公式(螺栓抗剪承載力設計值公式用于計算螺栓受到外部剪力作用下的承載能力) 北京加固設計(加固設計公司) 第2張螺栓抗剪承載力設計值公式(螺栓抗剪承載力設計值公式用于計算螺栓受到外部剪力作用下的承載能力) 北京加固設計(加固設計公司) 第3張螺栓抗剪承載力設計值公式(螺栓抗剪承載力設計值公式用于計算螺栓受到外部剪力作用下的承載能力) 北京加固設計(加固設計公司) 第4張螺栓抗剪承載力設計值公式(螺栓抗剪承載力設計值公式用于計算螺栓受到外部剪力作用下的承載能力) 北京加固設計(加固設計公司) 第5張

螺栓抗剪強度設計值的影響因素

鋼結構螺栓連接設計規范

螺栓預緊力控制的重要性

摩擦型螺栓與承壓型螺栓區別
