三角鋼架結構是一種常見的建筑或工業支撐結構，由三角形的鋼條組成，用于提供穩定性和承載力。這種結構的圖紙通常包括以下元素：，，1. 結構尺寸：包括三角鋼架的長度、寬度、高度以及每根鋼條的尺寸等。，2. 材料規格：列出構成三角鋼架的所有鋼材類型、規格和性能參數。，3. 連接方式：詳細說明三角鋼架如何通過螺栓、焊接或其他連接件進行組裝。，4. 支撐系統：如果三角鋼架用于支撐其他結構或設備，需要提供相應的支撐細節。，5. 安全要求：包括設計標準、載荷計算、疲勞壽命預估等內容。，6.施工說明：包括安裝順序、工具和設備需求、質量控制措施等。，7. 圖紙比例和視圖：根據需要選擇適當?shù)膱D紙比例和視圖類型（平面圖、立面圖、剖面圖等）。，，三角鋼架結構圖紙是工程師和建筑工人在設計和建造過程中不可或缺的重要文件。

三角形鋼架結構圖紙是一種詳細描述鋼結構建筑中三角形屋架的設計圖紙。以下是關于三角形鋼架結構圖紙的相關信息：

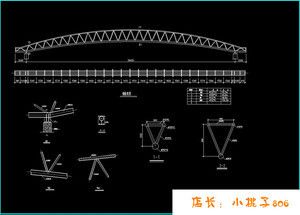

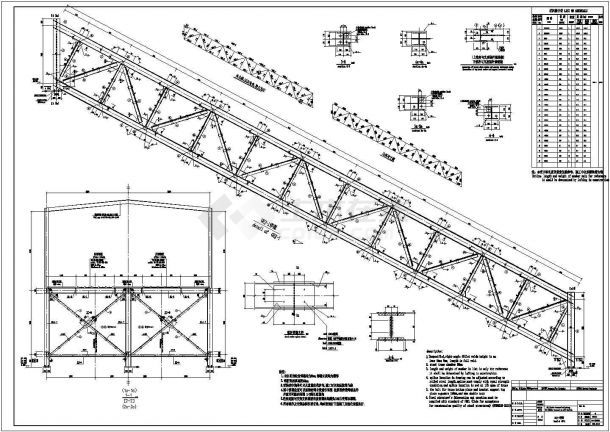

1. 圖紙內容：三角形鋼架結構圖紙通常包括建筑設計和結構設計兩大部分。建筑設計部分包含立面圖、剖面圖、系桿平面布置圖、屋架詳圖、大樣圖等。結構設計部分則包括基礎平面布置圖、剖面圖、大樣圖、鋼屋面檁條、拉條平面圖，檁條與拉條連接詳圖等。

2. 設計細節：圖紙中會詳細標注鋼結構的材料、尺寸、焊接要求等。例如，所有型鋼及鋼板材質可能為Q235D，鋼結構涂防銹底漆和面漆各兩道，干漆膜厚度不小于125μm。此外，還會有關于焊縫長度、焊條類型等的具體規定。

3. 結構特點：三角形鋼架結構通常采用H型鋼作為上弦結構，具有良好的承載能力和穩定性。圖紙中會標明結構的安全等級、抗震設防烈度等重要參數。

4. 施工指導：圖紙不僅是設計的體現，也是施工的重要依據。它包含了鋼結構的詳細布置圖、節點詳圖、大樣詳圖等，指導施工人員如何精確地搭建鋼結構。

如果您需要獲取具體的三角形鋼架結構圖紙，建議訪問相關的專業網站或聯系建筑設計機構。
