鋼結構廠房安裝光伏板施工方法主要包括以下幾個步驟：需要對廠房進行測量和設計，確定安裝位置和尺寸。根據設計圖紙進行基礎施工，包括開挖、澆筑、找平等工序。進行鋼結構的制作和安裝，包括立柱、橫梁、屋頂梁等構件的制作和安裝。將光伏板按照設計要求進行固定和連接，確保其與鋼結構的緊密結合。在整個施工過程中，需要注意保證工程質量，確保光伏板的穩定和可靠運行。

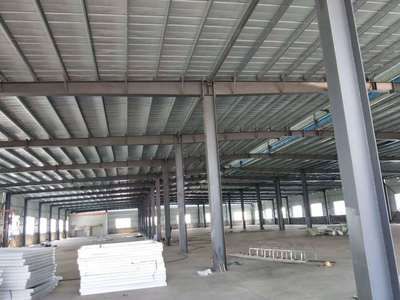

鋼結構廠房安裝光伏板施工方法

一、施工前準備

1. 設計文件與審批
   • 確保設計文件齊備，且已通過論證、審批，并網接入系統已獲有關部門批準并備案。這是施工合法合規進行的前提條件。
2. 施工條件檢查
   • 建筑、場地、電源、道路等條件能滿足正常施工需要。例如場地要足夠?qū)挸?，能堆放材料和設備，道路要暢通以便運輸，電源要能滿足施工設備的用電需求等。
   • 預留基座、預留孔洞、預埋件、預埋管和相關設施符合設計圖樣的要求，并已驗收合格。若存在不符合要求的地方，要及時整改。
3. 材料與人員準備
   • 材料準備
     • 準備好光伏板、支架、夾具（如T型螺栓組合鋁合金夾具）、導軌檁條、自攻螺絲、耐候防水墊片、密封膠、電纜等材料。確保材料的數量、規格符合設計要求，并且質量合格。例如光伏板的功率、尺寸要符合設計的發電容量和安裝布局要求，支架的強度要能承受光伏板的重量和當?shù)氐臍庀髼l件（如風荷載、雪荷載等）。
   • 人員準備
     • 組織施工安裝人員，包括電工、焊工、架子工等專業人員，且施工人員應具備相應的資質和經驗。施工安裝人員應采取必要的防觸電措施，如穿絕緣鞋，帶低壓絕緣手套，使用絕緣工具等。同時，施工場所應有醒目、清晰、易懂的電氣安全標識。
4. 施工方案制定
   • 根據鋼結構廠房的具體結構、屋面材料、當?shù)貧夂驐l件等因素制定詳細的施工方案，包括施工流程、操作要點、安全措施等內容。例如對于不同坡度的屋面，光伏板的安裝方式和固定措施可能會有所不同；在風荷載較大的地區，要著重考慮光伏板的抗風設計。

二、屋面結構評估與處理

1. 結構評估
   • 對鋼結構廠房屋面結構進行評估，主要評估其承重能力。確保光伏板的負荷不會超出屋面的承載能力。需要考慮光伏板自身重量、積雪重量、人員檢修時的活荷載等因素。例如通過查閱廠房的設計圖紙、結構計算書等資料獲取屋面結構的承載能力數據，必要時進行結構檢測。
2. 屋面處理
   • 若屋面壓型鋼板表面防腐漆脫落，應進行重新噴漆，以防止鋼板生銹腐蝕，影響光伏板的安裝和使用壽命。同時清理屋面建筑垃圾，保持屋面整潔，為后續施工創造良好的條件。

三、安裝流程

1. 測量放線
   • 根據圖紙對整個屋面進行放線測量，做到合理規劃?？紤]到現場屋面可能存在采光帶、排氣搭等設備，接到圖紙后首先核對現場，保證圖紙與現場相符。在夾具安裝前，通過測量放線確定支架的安裝位置，為后續的夾具安裝提供準確的定位依據。
2. 夾具安裝（若采用夾具連接方式）
   • 例如采用鋁合金6063T6級3mm厚T形夾具時，夾具采用ST6.3*25自攻螺絲 + 耐候防水墊片固定在彩鋼板波峰上。相鄰夾具間距不大于820mm（屋面壓型鋼板波峰間距的2倍），且夾具的縱橫向排布都必須在一條水平線上。夾具的作用是將光伏板底座牢固地固定在屋面彩鋼板上，其抗拉拔力要達到一定要求（如1.1KN以上）以保證安全可靠。
3. 導軌安裝
   • 夾具安裝調平完成之后，將導軌（如U41412.0mm熱鍍鋅檁條）安裝在夾具托盤上。檁條拼接采用特定的連接板（如U38492.75mm，L = 195mm檁條），導軌檁條每處連接處采用4顆M1030內六角螺栓 + 平墊 + 彈墊進行連接，導軌與夾具連接按照夾具平面布置位置采用M830T型螺栓連接。
4. 導軌調平
   • 導軌安裝完成之后，現場采用水平儀及拉線的方式將導軌控制在一水平面，保證導軌安裝在一條直線上。這有助于后續光伏板的安裝，確保光伏板表面平整，提高發電效率，同時也有利于光伏板的受力均勻，增強整體結構的穩定性。
5. 光伏板安裝
   • 安裝順序
     • 可以先安裝最高排光伏板，根據圖紙位置安裝四個已打孔的橡膠墊片，加底部夾片，按設計圖紙定位，最高處拉橫向、立向基準線，作為光伏板的橫向基準；光伏板靠近支架外側一端穿入頂部蓋片，緊固螺栓。內側蓋片在安裝第二片光伏板之后安裝，并緊固螺栓，然后依次安裝其他光伏板。中間一排和最下排光伏板按照同樣的方法安裝。
   • 安裝注意事項
     • 輕拿輕放，注意避免磕碰光伏板。由于光伏板可能已經因日照帶電，注意兩端線端不要連接，防止造成觸電或者損壞光伏板。安裝過程中要注意光伏板的平整度、邊緣高差等，安裝完畢后要復測并調整至符合質量要求。
6. 電池連接
   • 將光伏板的電池按照設計要求進行連接，確保電路連接正確、牢固，以實現光伏板的正常發電功能。連接過程中要注意防止短路等電氣故障。
7. 電纜橋架安裝與電纜敷設
   • 安裝電纜橋架，為電纜提供支撐和保護。然后進行電纜敷設，將光伏板產生的電能通過電纜傳輸?shù)侥孀兤?、配電箱等設備。電纜敷設要符合電氣規范要求，避免電纜受到機械損傷、過熱等情況。
8. 絕緣檢查、電器接地
   • 對安裝好的電氣系統進行絕緣檢查，確保電氣絕緣性能良好，防止漏電事故。同時，要做好電器接地，保證電氣系統的安全性和穩定性。
9. 成套設備安裝及調試
   • 安裝逆變器、配電箱、監控系統等成套設備，并進行調試。調試過程中要檢查設備的運行參數是否正常，如電壓、電流、功率等，確保光伏發電系統能夠正常發電并與電網或用電設備正確連接。
10. 市電并網（若需要）
    • 如果光伏發電系統需要并入市電電網，要按照相關規定和程序進行并網操作。這需要與當?shù)毓╇姴块T協調，進行并網測試和驗收，確保并網后的電力質量和安全。
