在CAD軟件中繪制螺旋式樓梯平面圖，需要遵循以下步驟來確保繪圖既美觀又實用：，，1. **確定樓梯尺寸**：首先測量并確定樓梯的寬度和深度，以及每個踏步的高度。，2. **設置基準點**：在樓梯起始點放置一個基準點，作為繪制其他點的參考。，3. **繪制水平線**：從基準點開始，繪制一條水平的直線，作為樓梯的橫向基準線。，4. **繪制垂直線**：在水平線的兩端分別繪制一條垂直線，形成樓梯的縱向基準線。，5. **繪制螺旋線**：使用CAD中的螺旋工具，根據樓梯的寬度和深度比例，繪制出螺旋線。，6. **調整樓梯位置**：將繪制好的螺旋線放置在適當?shù)奈恢茫_保樓梯的起點與終點對齊。，7. **添加細節**：在樓梯的轉角處添加扶手，并在適當?shù)牡胤教砑优_階和踢腳線，以增強視覺效果。，8. **檢查和修改**：仔細檢查繪制的樓梯平面圖，確保所有線條清晰、比例正確，并進行必要的修改。，9. **保存圖紙**：將繪制好的樓梯平面圖保存為CAD格式，以便后續使用或打印。

螺旋式樓梯平面圖的繪制方法

螺旋式樓梯以其獨特的流線造型和節省空間的特點受到許多人的喜愛。在CAD中繪制螺旋式樓梯平面圖，可以通過以下幾個步驟來完成：

繪圖技巧

• 記錄圖紙名稱和圖紙比例，這對于理解圖紙的人來說很容易理解。
• 在每個節點詳細信息上標記詳細索引器。另外，在底部樓梯圖中，標出了階梯剖視圖的切割位置符號和橫截面方向。

繪制螺旋樓梯的具體步驟

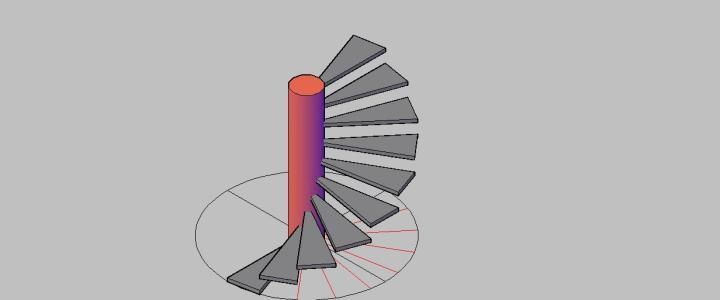

1. 畫一個圓，然后用圓心做兩條光線，然后用兩條光線作為修剪邊緣修剪踏板的形狀。
2. 圓圈以圓心為中心。該圓的半徑是上述環的內圓的半徑。該圓形成為樓梯的支柱（投影）。
3. 使用region命令將1中的踏板和2中的圓圈更改為一個區域。獲得兩個地區。
4. 環形陣列踏板區域，然后逐個調整位置（增加Z值）以形成階梯布局。
5. 拉伸的圓形區域構成支柱。
6. 使用union命令組合所有踏板和支柱。

以上步驟可以幫助您在CAD中繪制出漂亮的螺旋式樓梯平面圖。如果您希望獲取視頻教程，建議您在視頻分享網站上搜索相關的教程視頻，以便更直觀地學習繪制過程。
