鋼結構桁架圖紙是設計、建造和檢驗鋼結構結構的關鍵文件。在閱讀這些圖紙時，了解焊縫的位置和質量至關重要，因?yàn)楹缚p的質量直接影響到整個結構的強度和穩定性。以下是一些鋼結構桁架圖紙閱讀技巧和焊縫質量檢測方法的介紹：，，1. 焊縫位置：在鋼結構圖紙中，焊縫通常以符號表示，如“W”或“J”。這些符號指示了焊縫的位置和類型（對接焊縫、角焊縫等）。，，2. 焊縫尺寸：圖紙上會標注焊縫的寬度、深度和長度等信息。這些尺寸對于確保焊縫的質量和強度至關重要。，，3. 焊縫質量檢測方法：常用的焊縫質量檢測方法是超聲波探傷和磁粉探傷。超聲波探傷可以檢測焊縫中的缺陷，如氣孔、夾雜和裂紋。磁粉探傷則用于檢測磁性材料上的裂紋和缺陷。，，4. 焊縫外觀檢查：除了使用專業設備進行檢測外，還可以通過肉眼觀察焊縫的表面質量來評估其完整性和清潔度。良好的焊縫表面應無裂紋、氣孔和夾雜，且顏色均勻一致。，，在閱讀鋼結構桁架圖紙時，要仔細查看焊縫位置和尺寸，并采用適當?shù)臋z測方法來確保焊縫的質量符合標準要求。

一、關于鋼結構桁架圖紙中焊縫的表示情況

• 一般情況

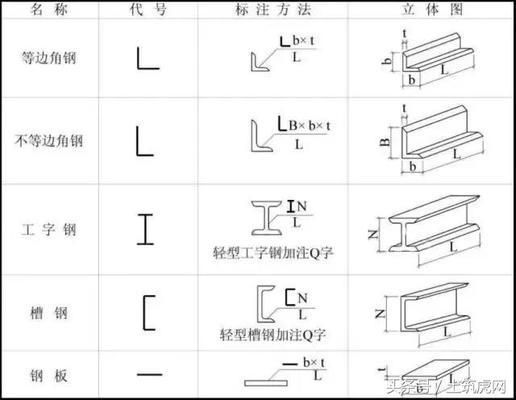

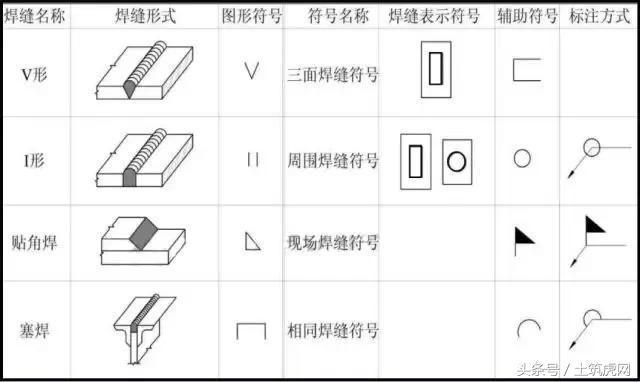

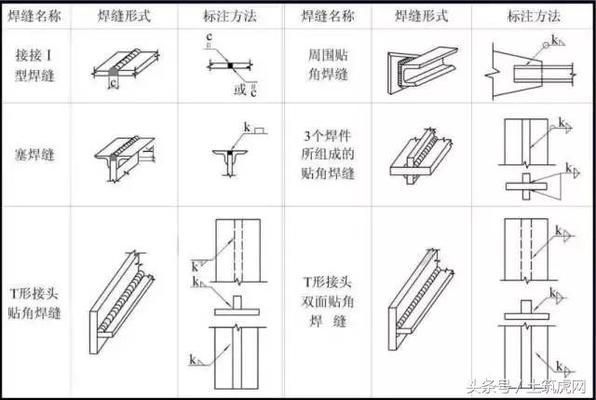

  • 在鋼結構桁架圖紙中，是有可能看出焊縫相關信息的。一些較為規范和詳細的圖紙會對焊縫進行標注，包括焊縫的類型（如對接焊縫、角焊縫等）、焊縫的尺寸（如焊腳尺寸、焊縫長度等）以及焊縫的等級等信息。例如，對接焊縫可能會用兩條平行的短線表示，角焊縫可能會用一個直角三角形表示，并且在旁邊會注明相關的尺寸數據等內容。
• 特殊情況
  • 然而，也存在部分圖紙可能不會明確顯示焊縫信息。這可能是由于圖紙的簡略性，或者是基于行業內默認的一些施工規范和標準，認為某些焊縫的處理是常規操作無需特別標注。例如一些小型、簡單的鋼結構桁架，在滿足通用的建筑標準下，可能對焊縫標注簡略或省略。
