摘要：本文介紹了如何通過3D Max軟件優化圓柱螺旋樓梯模型，并提供了CAD螺旋樓梯施工的要點。文章闡述了圓柱螺旋樓梯的設計理念和制作流程，然后詳細講解了如何在3D Max中創建和調整樓梯模型。文章提出了一些優化技巧，如使用布爾運算來簡化模型，以及利用材質和紋理來增強視覺效果。文章討論了在CAD軟件中創建螺旋樓梯的方法，包括設置樓梯參數、繪制樓梯輪廓和添加裝飾元素等步驟。本文為設計者提供了一個全面的解決方案，幫助他們在設計和建造螺旋樓梯時達到更高的效率和質量。

一、3DMax中圓柱螺旋樓梯的做法

1. 創建基礎模型
   • 在3DMax中，單擊創建，選擇幾何體，對象切換為樓體，單擊旋轉樓梯在視圖中拖拽進行創建。這是創建旋轉樓梯的基礎操作，可以快速得到一個基本的旋轉樓梯模型框架。
   • 單擊修改，勾選生成幾何體下面的側弦，這樣會產生出相應的效果；接著勾選中柱，扶手選項中的內表面以及外表面，進一步完善樓梯的模型結構細節。
2. 解決無立體感問題（若存在）
   • 如果創建出來的螺旋樓梯沒有立體效果，可以從模型構建和參數調整方面進行檢查和修改。例如，查看各個部件的連接是否正確，是否有遺漏的修改器或者設置不正確的參數等。
3. 利用其他方式構建（一種替代方法）
   • 可以做一個U型的樓梯模型，這個模型中間有面鏈接，實際上是一個分段數較多的長凹槽。先添加彎曲修改器，將其彎曲成類似螺旋的樣子后添加編輯多邊形修改器。然后通過提取做踏步的線或面，擠出得到踏步，最后刪除不要的線或面以及里面的“螺旋線”。

二、CAD中圓柱螺旋樓梯的做法

1. 基本平面繪制方法
   • 多段線繪制平面再拉伸法

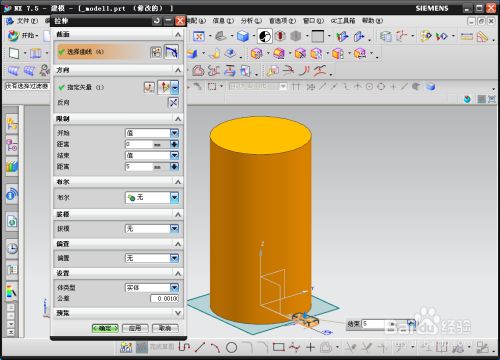

     • 先在平面圖中利用多段線畫出一個樓梯的平面。例如，如果360度中有10個臺階，那每個臺階就占用角度36度，按照這樣的計算方式來確定多段線的形狀和走向。然后拉伸厚度，再環形陣列。之后將視圖改為東南等軸視，打開正交，點已經陣列的各個樓梯臺階，向Z軸方向分別移動不同的高度即可。最后中間畫一個圓柱，兩者合集就形成一個基本的螺旋樓梯。這種方法需要對CAD的多段線、拉伸、陣列等操作比較熟練，通過計算和操作的配合來構建螺旋樓梯模型。
   • 利用圓環和射線修剪繪制法
     • 首先畫一個圓環，然后以圓心作兩條射線，以這兩條射線為修剪邊，修剪出踏板的形狀。接著以圓心再作一個圓，這個圓的半徑為上面那個圓環的內圓半徑，將其作為樓梯的支柱（投影）。之后使用region命令將踏板和圓變成面域，得到兩個面域。對踏板面域進行環形陣列，然后逐個向上調節位置（增加Z值）以形成樓梯階梯布局。最后拉伸圓面域形成支柱，運用并集命令，將所有踏板和支柱合成整體。這種方法通過圓環、射線、修剪、面域操作等構建螺旋樓梯，每個步驟都有特定的功能，逐步構建出完整的模型。
   • 畫截面旋轉復制粘貼法
     • 先畫一個樓梯的截面，然后將其旋轉一定角度，接著不停的將這個樓梯進行復制粘貼拼接起來就可以得到螺旋樓梯。這種方法相對比較簡單直觀，通過不斷復制粘貼樓梯截面來構建螺旋樓梯的形狀，但是需要注意旋轉角度和拼接的準確性。
   • 弧線偏移連接法
     • 用弧線（或其他線條）偏移出樓梯寬度，再用直線連接，以此作為樓梯，然后用環形陣列就可以得到螺旋樓梯的平面。不過在操作過程中，樓梯寬度需要不斷調整陣列屬性才能做得比較精確。
2. 線段調整與完善
   • 選中任意一條線段，點擊參數面板的attach將兩條線塌陷在一起。切換到線段的點層級，框選銜接處的點，找到點層級參數面板中的融合按鈕fuse，點擊fuse后點擊焊接weld按鈕，將銜接的點融合焊接好。如果存在點不在同一水平線上的情況，為了方便調整，可以在點層級框選所有點將其轉化為角點Corner，利用捕捉將需要在同一水平線上的點調節對齊。平分好線段后，退到樣條線的父層級，給樣條線擠出修改器extrude，將其擠出一定的寬度（一般樓梯寬度在100cm -...）。

三、實際建造中圓柱螺旋樓梯（鋼結構）的做法

1. 中柱式螺旋梯做法
   • 適用范圍與組成結構
     • 中柱式螺旋梯適用于層高宜在2.7 - 6m的建筑，由鋼管立柱、預制扇形踏步板、鋼平臺板及欄桿等焊接組成。鋼立柱連接長度依材料長度而定，但每梯段內不應超過一個接頭。
   • 尺寸要求
     • 梯寬應不小于750mm，踏步宜按每周16級踏板布置。踏步高度對于室內梯不宜大于195mm，對于室外梯不宜大于220mm。
2. 板式螺旋梯做法
   • 適用范圍與組成結構
     • 板式螺旋梯的層高一般為4 - 7m，由內、外焊接空腹環梁、底部封板、踏步板、加勁和欄桿組成。空腹環梁的鋼板組裝前應按螺旋梯的內、外半徑冷彎或熱彎成形，然后進行組裝，組裝合格后采用坡口焊接連接。底部封板需要拼接時采用對接焊接。
   • 尺寸要求
     • 梯寬一般取1000mm - 1500mm，其踏步分級及踏步角應按不同層高確定，踏步高度不宜大于150mm。
