桁架是一種用于支撐結構的金屬或木質框架，通常由一系列垂直的桿件組成。這種結構因其穩定性和承載能力而廣泛應用于建筑中，特別是在需要承受較大荷載的結構如大跨度橋梁、高層建筑和工業設施中。，，在一座現代商業大廈的建設中，工程師采用了桁架結構來設計屋頂。該桁架系統不僅提供了所需的結構強度，還通過其獨特的幾何形狀實現了良好的視覺吸引力。桁架的設計考慮到了風壓和自重的影響，確保了建筑物的穩定性和耐久性。，，另一個案例是在一座歷史悠久的圖書館項目中，建筑師選擇了桁架結構作為屋頂?shù)闹饕畏绞健＿@種選擇不僅因為桁架能夠提供足夠的結構強度，而且還因為它能夠與周圍環境融為一體，創造出一種優雅且具有歷史感的建筑外觀。，，桁架作為一種高效的建筑結構形式，不僅能夠滿足各種建筑功能的需求，還能夠提供美觀和可持續的建筑解決方案。

桁架的外觀和結構特點

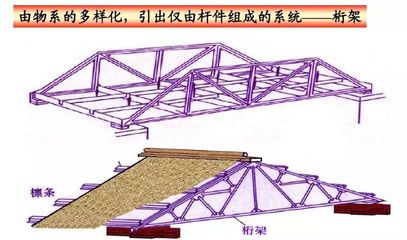

桁架是一種常見的結構形式，它由許多小三角形組成，受力時可以相互支撐，分散載荷。桁架的設計使其非常輕，但能夠承受很大的重量和強度。桁架廣泛應用于建筑、橋梁、塔和其他結構中。在建筑中，桁架可以用來支撐屋頂、墻壁和地板，以加強建筑物的結構。在橋梁中，桁架可以用來支撐橋面，以承受車輛和行人的重量。在塔中，桁架可用于支撐塔本身，以承受高風壓和地震力。

桁架的類型和應用

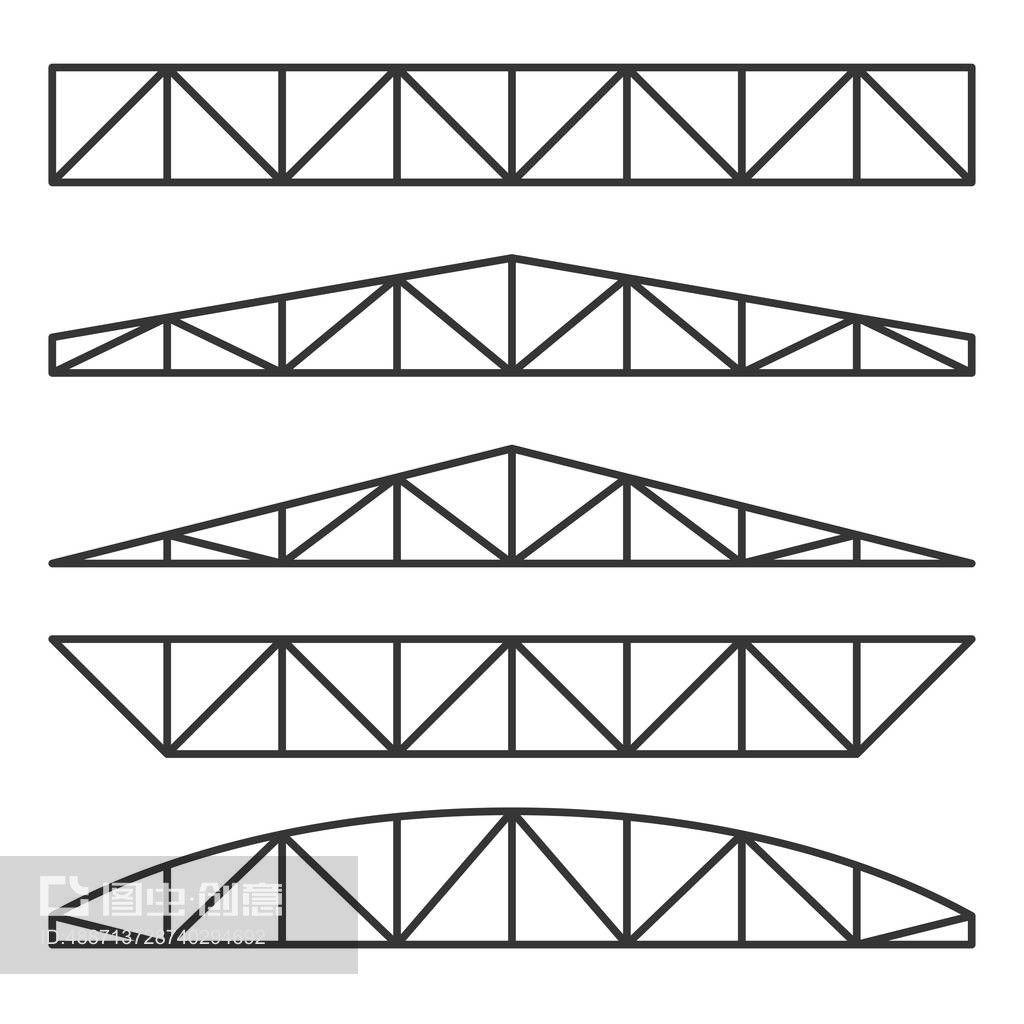

桁架有多種類型，包括三角形桁架、多邊形桁架（也稱為空腹桿桁架）等。三角形桁架常用在瓦屋面的屋架上，因為其弦桿內力相差較大，材料消耗不合理，所以長期用在這里。多邊形桁架比其他類型的桁架用料少，所以是工程中使用最長的桁架類型。空腹桿桁架多取自多邊形桁架，它的優點是節點連接處的桿件較少，所以它的施工非常方便。

桁架的結構特點

桁架的結構特點是桿件主要承受拉力或壓力，可以充分發揮材料的作用，節約材料，減輕結構重量。常用的有鋼桁架、鋼筋混凝土桁架、預應力混凝土桁架、木桁架、鋼與木組合桁架、鋼與混凝土組合桁架。桁架結構常用于大跨度的廠房、展覽館、體育館和橋梁等公共建筑中。由于大多用于建筑的屋蓋結構，桁架通常也被稱作屋架。

桁架的計算和設計

在設計桁架時，需要考慮荷載作用下的內力分布，選擇合適的截面以保證桁架的整體剛度和穩定性以及各桿件的強度和局部穩定。對于空間桁架，可以將荷載分解成與桁架同一平面的分力按平面桁架進行計算，或者按空間鉸接桿系用有限元法計算。

結論

雖然我無法直接提供圖片，但您可以嘗試訪問以下鏈接，它們可能會提供您所需的桁架圖片：

• 包圖網（ ），該網站提供了豐富的桁架圖片素材，涵蓋了桁架廣告設計、插畫UI、攝影配圖、商務辦公等各類應用場景。
• CO188（ ），這是一個專業的桁架結構圖片交流論壇，提供了大量的桁架結構圖片和專業交流帖，可供您參考和學習。
