桁架結構設計圖例是用于表示桁架結構的圖形和文字說明，以幫助工程師、設計師和施工人員理解并正確地實施桁架結構。以下是如何繪制桁架結構設計圖例的步驟：，，1. 確定圖紙尺寸：根據實際需要選擇適當?shù)膱D紙尺寸，例如A0、A1、A2等。，，2. 繪制基礎線：在圖紙上畫出水平線和垂直線，作為桁架的基礎。，，3. 繪制節點：在每個節點處畫一個圓圈，表示節點的位置。，，4. 繪制桿件：從節點開始，按照桁架的結構順序，依次畫出各個桿件。每個桿件可以用直線表示，也可以用曲線表示。，，5. 標注尺寸：在每個桿件上標注長度、寬度、高度等尺寸。，，6. 標注材料和規格：在圖紙上標注所用材料的型號和規格，以便施工人員了解所需材料。，，7. 添加注釋?zhuān)涸趫D紙上添加必要的注釋?zhuān)绾奢d、支撐條件、連接方式等。，，8. 審核和修改：完成圖紙后，進行審核和修改，確保設計符合要求。，，9. 打印和裝訂：將審核后的圖紙打印出來，并進行裝訂。

桁架結構設計圖例的繪制方法

概述

桁架結構是一種常見的建筑結構形式，它通過一系列的桿件和節點構成，能夠有效地承受和傳遞荷載。在設計桁架結構時，圖例的繪制是非常重要的一環，它可以幫助設計師和工程師更好地理解和表達桁架的結構特點和受力情況。以下是根據搜索結果總結的關于桁架結構設計圖例的繪制方法。

使用CAD軟件繪制

CAD（計算機輔助設計）軟件是繪制桁架結構設計圖例的常用工具。在CAD中，可以通過繪制樣條線、使用晶格工具等方式來快速構建桁架的基本形狀。例如，可以先創建桁架的樣條線，然后使用晶格工具來形成桁架的框架。需要注意的是，晶格形成的物體是按照源模型的布線走的，因此原始模型上的布線方式將直接影響最終桁架的外觀。

繪制桁架的基本步驟

1. 選擇合適的CAD軟件：首先，需要選擇一款合適的CAD軟件，如AutoCAD、3D3S等。這些軟件提供了豐富的繪圖工具和功能，可以滿足不同類型的桁架結構設計需求。
2. 繪制基本形狀：使用CAD軟件中的線和矩形工具繪制桁架的基本形狀。例如，可以使用線工具繪制桁架的上下弦桿，使用矩形工具繪制腹桿。
3. 使用拉伸和剪切功能：利用CAD軟件的拉伸功能將二維的草圖轉換為三維的桁架結構。同時，可以使用剪切功能在桁架上創建連接點，以便于后續的組裝和細節調整。
4. 添加支撐桿和填充孔洞：使用圓柱體工具添加必要的支撐桿，使用填充功能將桁架的孔洞填充。這些細節的處理可以使桁架結構更加穩定和美觀。
5. 選擇材料屬性：根據設計要求，選擇合適的材料屬性，并將其應用于所繪制的桁架。這一步驟對于確保桁架的實際性能符合設計標準至關重要。
6. 保存和導出文件：完成所有設計工作后，保存并導出桁架文件?？梢赃x擇合適的文件格式，如DWG或DXF，以便于與其他軟件進行數據交換。

注意事項

• 遵循設計原則：在設計桁架時，應該遵循一些基本原則，如減少材料的使用、優化受力路徑等。這些原則有助于提高桁架的效率和經濟性。
• 考慮荷載和支撐：桁架的設計不僅要考慮其自身的結構特性，還要考慮到荷載的分布和支撐的方式。合理的荷載分配和支撐設計可以提高桁架的安全性和穩定性。

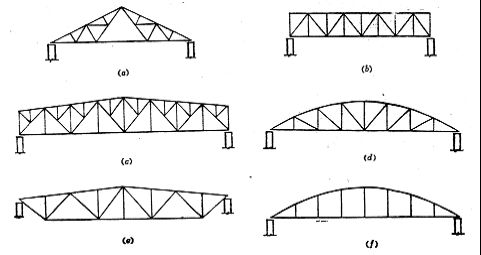

• 了解桁架的種類：不同的桁架種類有著不同的結構特點和應用場景。例如，三角形、矩形、梯形和拱形的桁架各有其獨特的受力特性和適用范圍。了解這些特點有助于設計師根據實際需求選擇合適的桁架類型。

結論

通過上述步驟和注意事項，可以有效地繪制出符合設計要求的桁架結構設計圖例。這不僅有助于設計師之間的溝通和協作，也為后續的施工和檢查提供了詳細的指導。
