桁架是一種由一系列桿件通過節點連接而成的結構系統，它能夠承受較大的載荷，并且具有良好的穩定性和剛性。桁架的形狀通常包括三角形、梯形、矩形等，這些形狀的桁架在工程中有著廣泛的應用。桁架結構可以用于橋梁、塔架、建筑支撐等多種場合，其設計和制造需要考慮材料、載荷、穩定性等多方面的因素。桁架還可以通過改變節點位置、增加或減少桿件數量等方式來適應不同的使用需求。桁架作為一種常見的結構形式，在工程設計和施工中具有重要的地位和應用價值。

桁架形狀概述

桁架是一種由桿件通過焊接、鉚接或螺栓連接而成的支撐橫梁結構，其形狀多樣，可以根據不同的特征進行分類。以下是幾種常見的桁架形狀及其特點：

1. 簡單桁架

簡單桁架是由一個基本鉸結三角形依次增加二元體組成的。

2. 聯合桁架

聯合桁架由幾個簡單桁架按幾何不變體系的簡單組成規則聯合組成。

3. 復雜桁架

復雜桁架不同于前兩種的其他靜定桁架。

4. 無推力的梁式桁架

這種桁架與相應的實梁結構比較，掏空率大，上下弦桿抗彎，腹桿主要抗剪，受力合理，用材經濟。

5. 有推力的拱式桁架

拱式桁架的整體性好，便于施工，跨越能力強，節省鋼材料。

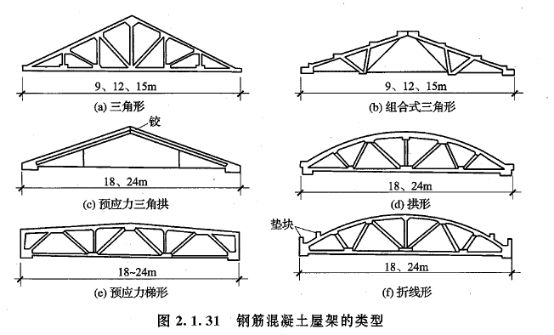

6. 三角形桁架

三角形桁架是最基本的桁架形式，通過不同的組合疊加，可以形成穩定的結構形式，傳遞彎矩和剪力。

7. 梯形桁架

梯形桁架也是一種常見的桁架形式，其結構特點和受力情況與三角形桁架類似。

8. 拱形桁架

拱形桁架可以傳遞壓力和彎矩，常用于需要較大跨越能力的橋梁和建筑結構。

9. 蝶形桁架

蝶形桁架具有獨特的藝術性，造型優美，廣泛應用于各種展覽和慶典活動。

10. L型桁架

L型桁架通常用于需要特定角度支撐的場合，如舞臺搭建等。

11. 矩形桁架

矩形桁架提供了一種簡潔的結構形式，常用于需要穩定支撐的建筑和工程結構。

12. 齒柱桁架

齒柱桁架以其美觀的外形和靈活的結構，常用于展覽展位的設計，增加視覺效果。

以上是桁架的一些常見形狀，每種形狀都有其特定的應用場景和優勢。在實際工程中，選擇合適的桁架形狀需要考慮結構的功能需求、材料特性、施工條件等因素。
