桁架是一種用于承載結構的幾何結構，它通常由一系列垂直的梁和水平支撐組成。桁架求解是工程領域中的一個重要問題，涉及到如何確定桁架的尺寸、形狀和材料以實現最優的承載能力和穩定性。，，桁架求解的方法可以分為兩大類：解析方法和數值方法。解析方法主要依靠數學公式來描述桁架的行為，而數值方法則依賴于計算機模擬來求解。，，解析方法的優點在于其簡單性和準確性，但它需要對復雜的幾何結構和材料性能有深入的理解。解析方法主要包括有限元法（FEM）和有限條法（FSM）。有限元法通過將桁架劃分為有限個單元，并使用插值函數來描述單元內的應力和變形，從而得到整個桁架的響應。有限條法則是通過在節點處建立平衡條件，然后通過迭代求解來找到滿足條件的桁架參數。，，數值方法的優點在于其靈活性和適用性，可以處理各種復雜情況，如非線性行為、邊界條件的影響以及材料的非均質性等。數值方法可能需要較長的時間和更多的計算資源。，，桁架求解是一個涉及多個學科領域的問題，解析方法和數值方法各有優劣。在實際工程中，通常需要結合這兩種方法來進行桁架設計和分析。

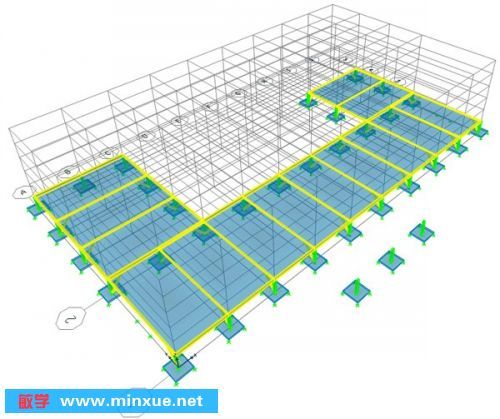

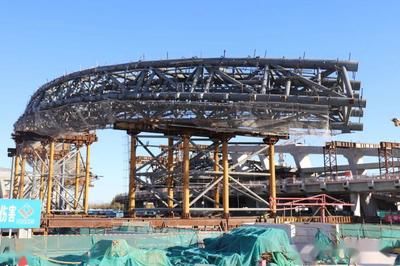

如何理解桁架求解的兩個方法（復雜桁架結構設計的基本原則）裝飾幕墻施工第1張

一、結點法

基本原理
- 結點法是在計算桁架內力時，截取桁架中的一個結點作為隔離體。由于結點上的外力與桿件內力組成一個平面匯交力系，根據平面匯交力系的平衡條件（即 $\sum F_{x}=0$ ， $\sum F_{y}=0$ ）來求解各桿的軸力。一般規定軸力以使截面受拉為正，受壓為負，在取隔離體時，軸力均先假設為正。
適用情況
- 當所取隔離體僅包含一個結點時適用。在一般情況下，用結點法進行計算時，其上的未知力數目不宜超過兩個，以避免在結點之間解聯立方程。結點法用于計算簡單桁架很方便，因?yàn)楹唵舞旒艿拿總€(gè)二元體只包含兩個未知軸力的桿，完全可由平衡方程確定。計算順序按幾何組成的相反次序進行，即從最后一個二元體開始計算。

二、截面法

基本原理
- 截面法是截取桁架中的一部分（不是一個單獨的結點，而是包含多個結點的部分）為隔離體。根據隔離體的平衡條件（如 $\sum F_{x}=0$ ， $\sum F_{y}=0$ ， $\sum M = 0$ ）來求解各桿的軸力。這里的 $M$ 是對隔離體上某一點取矩。
適用情況
- 當需要求解桁架中某幾根特定桿件的內力時，截面法比較適用。例如，如果想知道桁架中某一截面處的幾根桿件內力，通過合理選取截面，將桁架截開，對截開后的隔離體進行受力分析求解內力。

三、兩種方法的聯合應用

聯合應用的意義
- 在一些復雜的桁架結構求解中，單獨使用結點法或者截面法可能會遇到困難。例如，對于某些聯合桁架或者復雜桁架，僅用結點法可能會導致未知力過多，需要聯立大量方程求解；僅用截面法可能無法直接得到所需桿件的內力。
聯合應用的方式
- 可以先利用結點法求出部分桿件內力或者支座反力，然后再利用截面法求解其他桿件內力；也可以先使用截面法求出一些關鍵桿件內力或者某些局部的力的關系，再用結點法進一步求解其他桿件內力。
