桁架結構的計算上下桿件形狀

白銀鋼結構設計公司11秒前1閱讀0評論

桁架結構是一種常見的工程設計元素，用于承受載荷并傳遞力量。桁架由上下桿件組成，這些桿件通過連接點相互連接，形成三角形或梯形的幾何形狀。計算桁架結構時，首先需要確定桿件的尺寸、材料屬性以及載荷條件。這包括計算桿件的強度和穩定性，以確保它們能夠安全地承受預期的負載。，，在設計過程中，工程師會使用多種方法來評估桁架的性能，如靜力學分析，它涉及計算桿件的應力和變形，以確定結構的承載能力和剛度。動態分析也被用來評估桁架在受到外部激勵（如風力、地震等）時的響應。，，為了確保桁架的安全性和功能性，設計者通常會進行詳細的工程計算，包括桿件的彎曲、扭轉和軸向應力分析。這些計算有助于確定桿件的最優布局，以及是否需要采取額外的支撐措施來防止過度變形或失穩。，，桁架的設計將基于上述計算結果，以確保其滿足所有性能標準和安全要求。

桁架結構的計算：上下桿件及其形狀

桁架結構概述

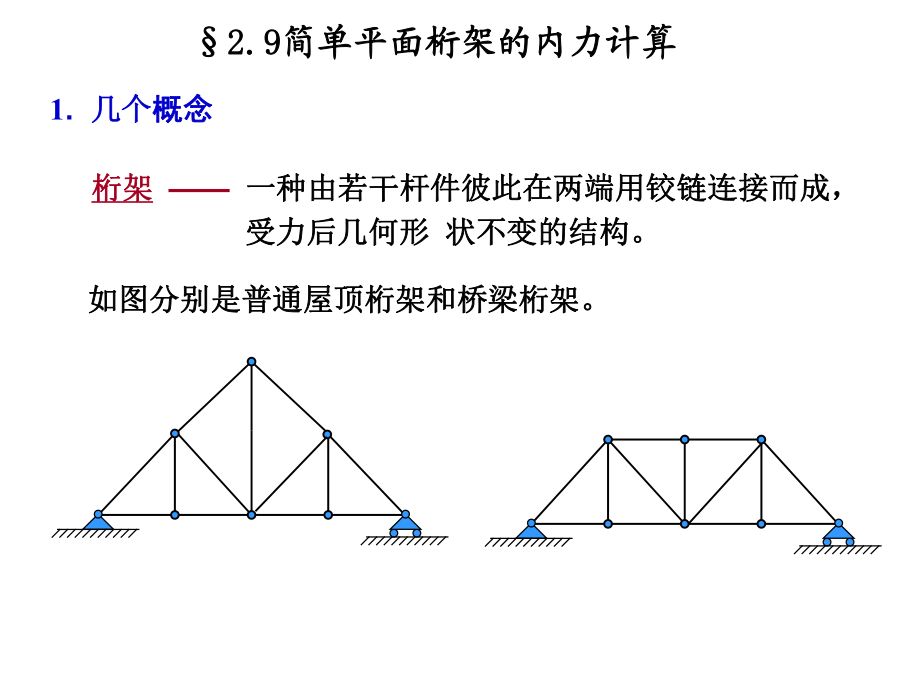

桁架是一種由直桿或彎曲桿件通過節點連接而成的空間結構，具有重量輕、跨度大、承載能力強等特點。在桁架中，桿件之間通過節點相互連接，形成穩定的三角形或多邊形結構，從而有效分散并承擔來自各個方向的荷載。

上下桿件的命名與功能

在桁架結構中，位于頂部的桿件被稱為上弦桿（Top Chord），底部的桿件則被稱為下弦桿（Bottom Chord）。上弦桿和下弦桿在桁架結構中承擔主要荷載，通過腹桿（Web Member）連接形成穩定體系。

上弦桿的功能

上弦桿不僅承受著來自上方的直接荷載，如建筑物自重、風雪荷載等，還通過與腹桿的連接，將部分荷載傳遞至其他桿件，形成整體的受力體系。上弦桿的設計需充分考慮其強度和剛度，以確保整個結構的穩定性和安全性。

下弦桿的功能

下弦桿同樣承擔著重要的受力作用，它支撐著整個結構的下部，并與上弦桿及腹桿共同形成穩定的三角形或多邊形受力體系。在受到荷載作用時，下弦桿會產生一定的彎曲變形，但其強大的承載能力使得這種變形在可控范圍內，從而保證了結構的整體穩定性。

桿件內力的計算方法

桁架結構的計算通常包括求解支座反力和計算內力。計算內力的方法主要有結點法和截面法。結點法是取一個結點為隔離體，利用結點上的外力與桿件內力組成一平面匯交力系，通過平衡方程ΣFx=0和ΣFy=0求解未知力。截面法則是截取包含兩個及以上結點的隔離體，通過平衡方程求解內力。

名詞解釋與特殊結點

在桁架計算中，桿件按其所在位置分為弦桿（Chord）和腹桿（Web Member）。弦桿又分為上弦桿和下弦桿，腹桿分為斜桿（Diagonal Member）和豎桿（Vertical Member）。桁架的桿件內力符號規定：軸力以使截面受拉為正，受壓為負。在取隔離體時，軸力均先假設為正，即軸力方向用離開結點表示。計算結果為正，則為拉力；反之，則為壓力。

特殊結點的平衡條件

桁架中常有一些特殊形式的結點，掌握這些特殊結點的平衡條件，可使計算大為簡化。例如，L型結點、T型結點、X型結點和K型結點等，這些結點在特定條件下可以簡化計算過程。

桁架的分類

桁架按幾何外形可分為平行弦桁架、折弦桁架、三角形桁架等；按有無水平支座反力可分為梁式桁架和拱式桁架；按幾何組成可分為簡單桁架、聯合桁架和復雜桁架。

結論

綜上所述，桁架結構的計算涉及上下桿件的命名、功能以及內力的計算方法。上弦桿和下弦桿分別位于桁架的頂部和底部，承擔主要荷載并通過腹桿形成穩定體系。在計算過程中，結點法和截面法是常用的內力計算方法，而特殊結點的平衡條件則有助于簡化計算過程。了解這些基本概念和方法對于理解和分析桁架結構至關重要。
