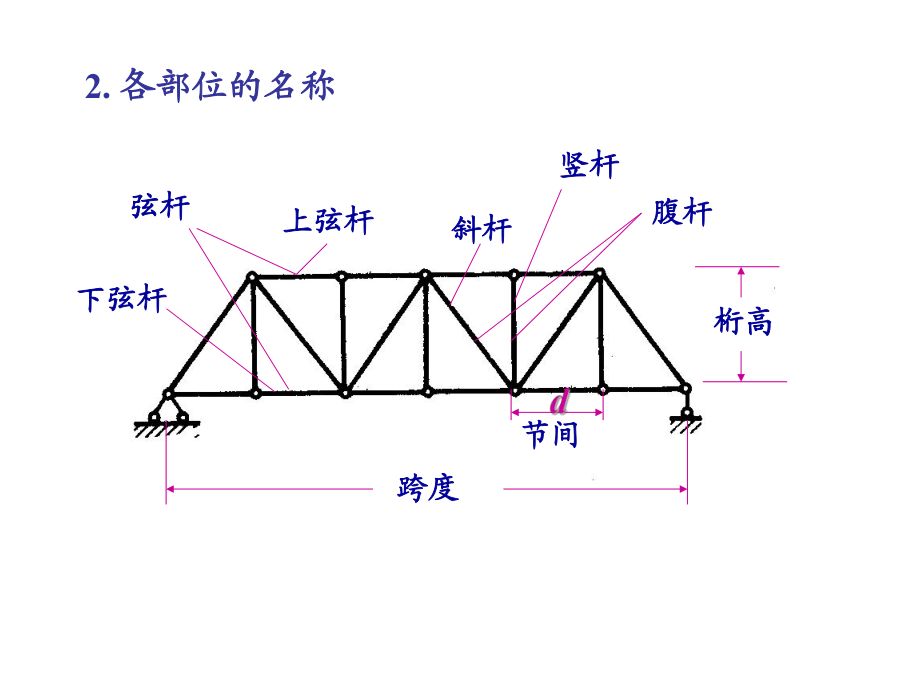

桁架是一種由多個桿件組成的結構，通常用于支撐和承載載荷。在工程中，桁架的結構可以非常復雜，因此了解其各個組成部分的名稱是非常重要的。以下是一些常見的桁架部位名稱：，，1. 上弦（Upper chord）：連接下弦（lower chord）的垂直桿件。，2. 下弦（Lower chord）：與上弦相對應，連接上弦的水平桿件。，3. 腹桿（Web）：位于上弦和下弦之間的桿件，起到傳遞力的作用。，4. 豎向桿件（Vertical members）：垂直于地面的桁架桿件。，5. 橫向桿件（Horizontal members）：與豎向桿件平行的桁架桿件。，6. 斜桿（Truss bars）：連接上弦和下弦的斜向桿件。，7. 節點（Joints）：連接各桿件的連接點，可以是鉸接、滑動或固定連接。，8. 支撐（Supports）：用于支撐桁架結構的底座或支架。，9. 吊點（Pivot points）：桁架的旋轉中心，用于調整桁架的傾斜角度。，10. 懸臂（Cantilever）：從一端懸伸到另一端的桁架部分。，，這些部位共同構成了桁架的基本結構，確保了桁架能夠有效地承受載荷并保持穩定。

桁架各部位名稱

桁架是一種由直桿在端部相互連接而成的格構式結構，主要用于承受彎矩和剪力。以下是桁架結構中各個主要部位的名稱及其功能：

1. 上承重構件

上承重構件是桁架結構的承重骨架，通常由鋼管、鋼梁、鋼拱等構件組成，其主要作用是承擔地面或橋面的載荷，并將其傳遞到下承重構件上。主要部位包括：

• 橫梁：位于橋面下方，固定在立柱上，截面形狀通常為矩形或圓形，材質為鋼管或鋼梁。橫梁可分為端梁和中央梁，其長度依據橋面的寬度而定。
• 拱肋：通常由鋼管或鋼拱構成，位于橋面下方，呈拱形狀，主要作用是承受地面或橋面的載荷，并將其傳遞到豎向構件上。

2. 下承重構件

下承重構件是連接上承重構件和縱向構件的部分，其主要作用是將上承重構件所承受的載荷傳遞到縱向構件上。主要部位包括：

• 縱梁：連接上承重構件和支座的部分，截面形狀通常為矩形或圓形，材質為鋼板或鋼管。縱梁的長度依據橋面的長度而定，主要作用是承受上承重構件的載荷，并將其傳遞到支座上。
• 支座：位于橋墩頂部，上鎖定縱梁，下固定橋墩。支座的主要作用是保證橋面的穩定性和安全性，類型有固定支座、滑動支座和橡膠支座等。

3. 縱向構件

縱向構件連接上承重構件和下承重構件，承受橋面縱向的荷載作用。主要部位包括：

• 斜桿：連接上承重構件和下承重構件的部分，通常由鋼管或鋼梁構成，呈斜向，主要作用是抵抗橋面的橫向力，通常成組出現，組成斜撐。
• 立柱：連接上承重構件和下承重構件的部分，通常由鋼管或鋼梁構成，主要作用是承受橋面的垂直荷載，位置通常在橋墩上。
• 斜撐：連接斜桿的部分，通常由鋼管或鋼梁構成，呈斜向，主要作用是抵抗側向荷載，保持桁架的穩定。

4. 橫向構件

橫向構件連接縱向構件，抵抗橋面橫向荷載，并保證橋面橫向的穩定性。主要組成部分包括：

• 橫桿：連接縱向構件的部分，截面形狀通常為矩形或圓形，材質為鋼管或鋼梁，主要作用是承受橋面橫向的荷載。
• 橫拱：連接縱向構件的部分，形狀呈弧形或雙曲線形，材質通常為鋼管或鋼梁，主要作用是抵抗橋面橫向荷載，并保證橋面的穩定性和安全性。

以上是桁架結構中各主要部位的名稱及其功能，了解這些名稱和功能有助于更好地理解桁架結構的設計和應用。
