桁架模板支撐系統有哪些

運城鋼結構設計03-25350閱讀0評論

桁架模板支撐系統是一種用于建筑施工中，特別是在現澆混凝土結構工程中，用來確?；炷翗嫾|量和穩定性的支撐體系。該系統主要包括承重座、固定裝置以及高度調節裝置等組成部分。具體分析如下：，，1. **桁架結構搭建**：根據設計要求，搭建桁架結構并進行必要的調整和固定，以確保其能夠承受預期的荷載和變形。，，2. **模板支撐系統安裝**：根據不同的建筑結構和需要，安裝相應的模板支撐系統，這些系統通常包括水平與豎向的桁架單元及其構配件。，，3. **材料規格選擇**：選用的材質與質量應符合行業標準《建筑用組裝式桁架及支撐》JG/T 476的規定，以保證支撐系統的強度和穩定性。，，4. **施工工藝**：施工過程中采用多種技術方案，例如一種安裝方便、成本低的新型桁架式模板支撐系統，它通過優化設計解決了傳統技術的缺陷。，，5. **安全與效率**：傳統的模板支撐體系存在搭設復雜、安全質量難以控制、施工效率低下等問題，而現代的桁架模板支撐系統通過提高制作安裝工藝水平，有效提高了施工效率和安全性。，，在考慮使用桁架模板支撐系統時，應綜合考慮其承載能力、安裝便利性、成本效益以及施工安全等因素，并結合具體的工程項目需求進行選擇和優化。

桁架模板支撐系統概述

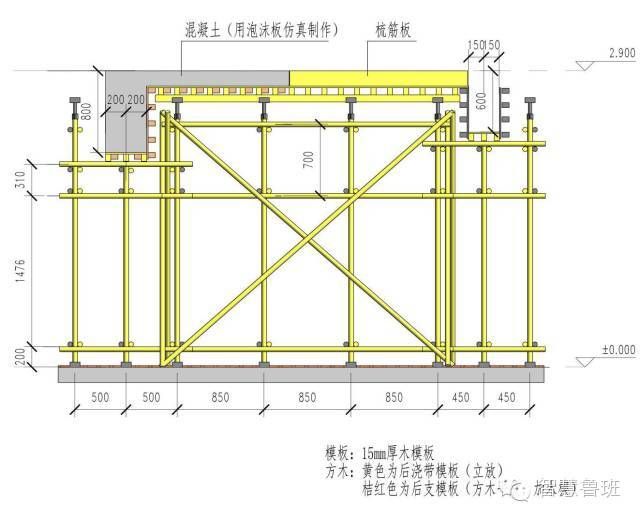

桁架模板支撐系統是一種用于建筑施工的臨時性結構，主要用于支撐模板和傳遞施工荷載，以保證施工的安全和順利進行。這類系統通常具有結構穩定、承載力強、安裝拆卸方便等特點。根據支撐方式和結構形式的不同，桁架模板支撐系統可以分為多種類型，例如門式支架、扣件式鋼管支架、碗扣式鋼管支架、盤扣式鋼管支架等。

桁架模板支撐系統的組成部分

桁架模板支撐系統主要包括以下幾個部分：

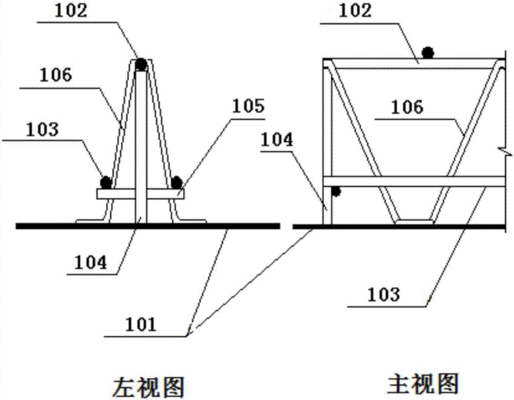

固定裝置：固定裝置是支撐系統的重要組成部分，它包括底板和底座。底板長度大于鋼梁下翼緣長度，并在底板端部和延伸部上設置螺孔。底座包括主體和固定連接在主體下部的延伸部，主體為空心圓柱體，并在主體上部開有第一螺孔。
高度調節裝置：高度調節裝置用于調整支撐系統的高度，以適應不同的施工需求。常見的高度調節裝置包括加高管，加高管為三段式空心圓柱體，從加高管的上部、中部到下部的直徑依次減小，并在加高管的下部設置與第一螺孔相匹配的第二螺孔，在中部設置第三螺孔。
承重座：承重座是支撐系統的關鍵部分，它整體為叉狀結構，包括兩個支撐部、與支撐部下部固定連接的托梁部以及與托梁部下部固定連接的頂撐節。頂撐節的外徑小于加高管上部和中部的內徑，并在頂撐節上開有第四螺孔，第四螺孔與第三螺孔相匹配。
頂絲：頂絲與支撐部通過螺紋連接，用于微調承重座的高度和穩定性。

桁架模板支撐系統的施工方法

桁架模板支撐系統的施工方法包括以下幾個步驟：

根據鋼梁規格選擇支撐系統：根據工程的具體要求和鋼梁的規格，選擇合適的支撐系統。
在鋼梁上安裝支撐系統：將支撐系統的固定裝置安裝在鋼梁上，確保固定牢固。

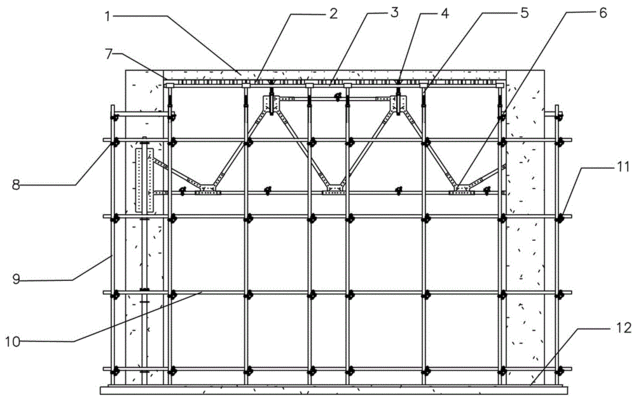

根據工程施工條件組裝桁架：根據工程需要，組裝相應的桁架，并調節承重座的高度，將桁架架設在托梁部上。

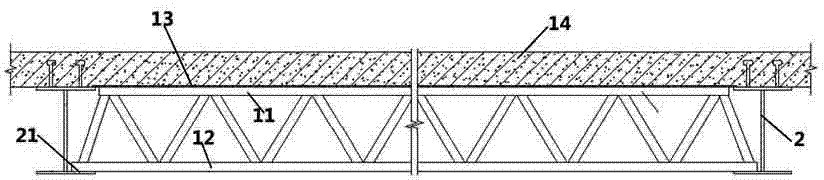

鋪設木方和模板：在鋼梁和桁架上鋪設木方和模板，為后續的混凝土澆筑做準備。
混凝土澆筑和拆模：將結構混凝土鋪設在鋼梁和桁架上，當結構板混凝土強度滿足設計要求時，依次拆除模板、桁架梁以及支撐系統。

桁架模板支撐系統的優點

桁架模板支撐系統具有以下優點：

節約成本和縮短工期：由于桁架模板支撐系統可以直接安裝在鋼梁上，不需要再搭設滿堂鋼管支撐架，因此既節約了成本，又縮短了工期。
不占用下方樓層的施工空間：由于支撐系統和鋼梁采用無損連接，不需要在鋼梁上開孔及焊接，因此不會影響鋼梁自身性能，同時也不占用下方樓層的施工空間。
組裝靈活，適應力強：針對不同翼緣寬度以及高度的鋼梁，可以采用不同的結構的支撐系統，并根據工程需要能搭配不同結構的桁架，使得支撐系統組裝靈活，適應力強。
施工效率高：支撐系統各部件采用螺栓連接，并通過螺栓能調整支撐系統的高度，方便安裝及拆除，施工效率高。

綜上所述，桁架模板支撐系統是一種重要的建筑施工技術，它通過合理的結構設計和高效的施工方法，為建筑施工提供了有力的支持。
