繪制螺旋樓梯施工圖是建筑工程領域的一項重要技能，它不僅需要精確的幾何計算，還需要熟練運用CAD軟件。以下是繪制螺旋樓梯施工圖的基本步驟和技巧：，，1. **確定設計參數**：根據實際需求確定螺旋樓梯的高度、寬度、踏步數以及旋轉半徑等參數。，2. **繪制基礎平面圖**：使用CAD軟件繪制出螺旋樓梯的基礎平面圖，包括樓梯段、平臺和休息平臺等部分。，3. **添加樓梯段**：在基礎平面圖上繪制螺旋樓梯的每個梯級，并標注尺寸?？梢允褂肅AD中的“偏移”或“鏡像”功能來實現連續的梯級。，4. **制作旋轉視圖**：為了便于施工人員理解樓梯結構，需要制作旋轉視圖。這通常通過將樓梯段沿著垂直方向投影到水平面上來實現。，5. **標注細節**：在圖紙上詳細標注樓梯的尺寸、材料規格、施工要求等信息。，6. **檢查與修改**：完成初步設計后，應仔細檢查圖紙，確保所有信息準確無誤，并進行必要的修改完善。，，通過遵循這些步驟和技巧，可以高效地繪制出螺旋樓梯施工圖，為施工提供準確的指導。

螺旋樓梯施工圖的繪制通常涉及到CAD（計算機輔助設計）軟件的應用。以下是根據搜索結果得到的一些關于如何使用CAD繪制螺旋樓梯施工圖的步驟和技巧：

1. 基本繪制步驟：首先，需要在CAD中畫出樓梯的基本輪廓。這通常包括畫一條弧線作為樓梯的一邊，然后通過偏移命令創建另一條平行的弧線，以定義樓梯的寬度。接著，使用射線命令從圓心畫出等分的射線，作為踏步線。最后，通過修剪命令去除多余的線條，完成樓梯的基本形狀。

2. 三維建模：對于更復雜的三維螺旋樓梯，可以先畫一個階梯，然后進行陣列環形陣列，創建出在同一水平面上的樓梯。接著，對每個樓梯進行垂直方向的位移，以形成螺旋效果。還可以通過旋轉實體并沿Z軸向上移動距離的方式來構建樓梯的三維模型。

3. 使用專業軟件：有些情況下，可能需要使用專業的建筑設計軟件，如天正建筑，來進行樓梯的繪制。這些軟件通常提供了更多的預設模板和工具，使得繪制過程更加簡便和規范。

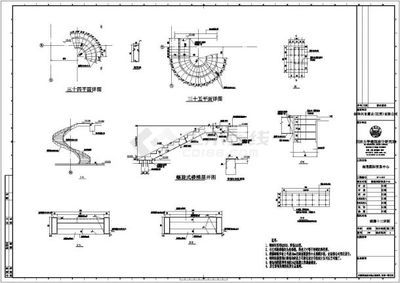

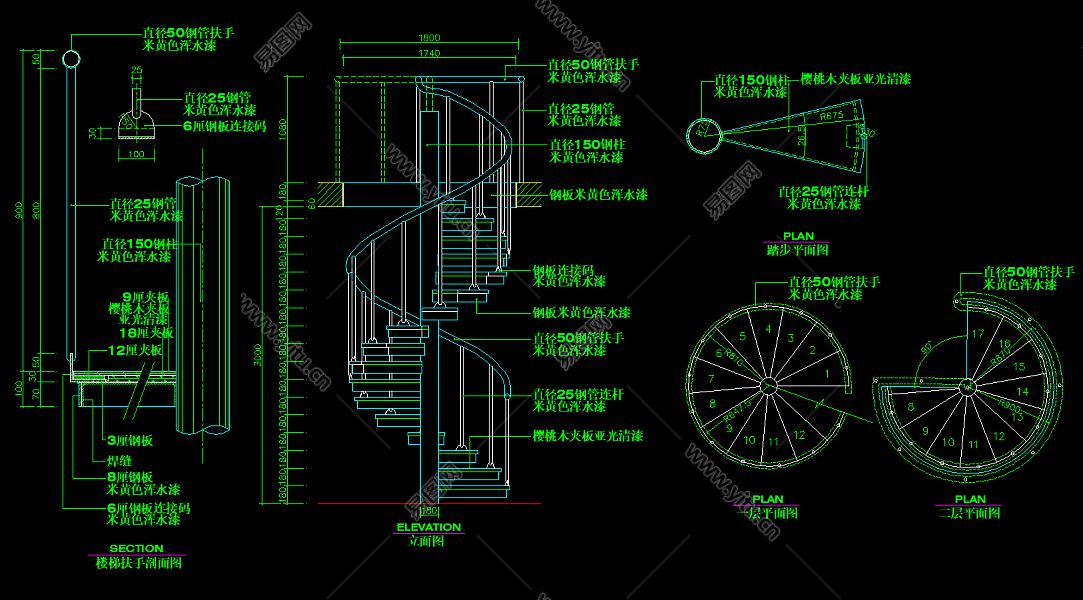

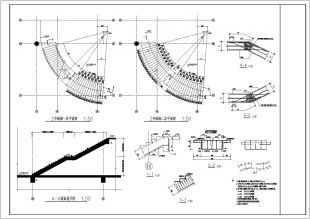

4. 參考現有圖紙：在網上可以找到許多現成的螺旋樓梯CAD施工圖，這些圖紙可以作為參考，幫助設計師更好地理解和掌握螺旋樓梯的繪制技巧。例如，土木在線提供了多種螺旋樓梯的CAD施工圖下載，其中包括平面圖、剖面圖、立面圖等詳細圖紙。

需要注意的是，繪制螺旋樓梯施工圖時，不僅要考慮樓梯的外觀和尺寸，還要考慮到結構的安全性和穩定性。因此，在設計過程中，應該結合實際的工程要求和材料特性，進行合理的結構分析和細節處理。
